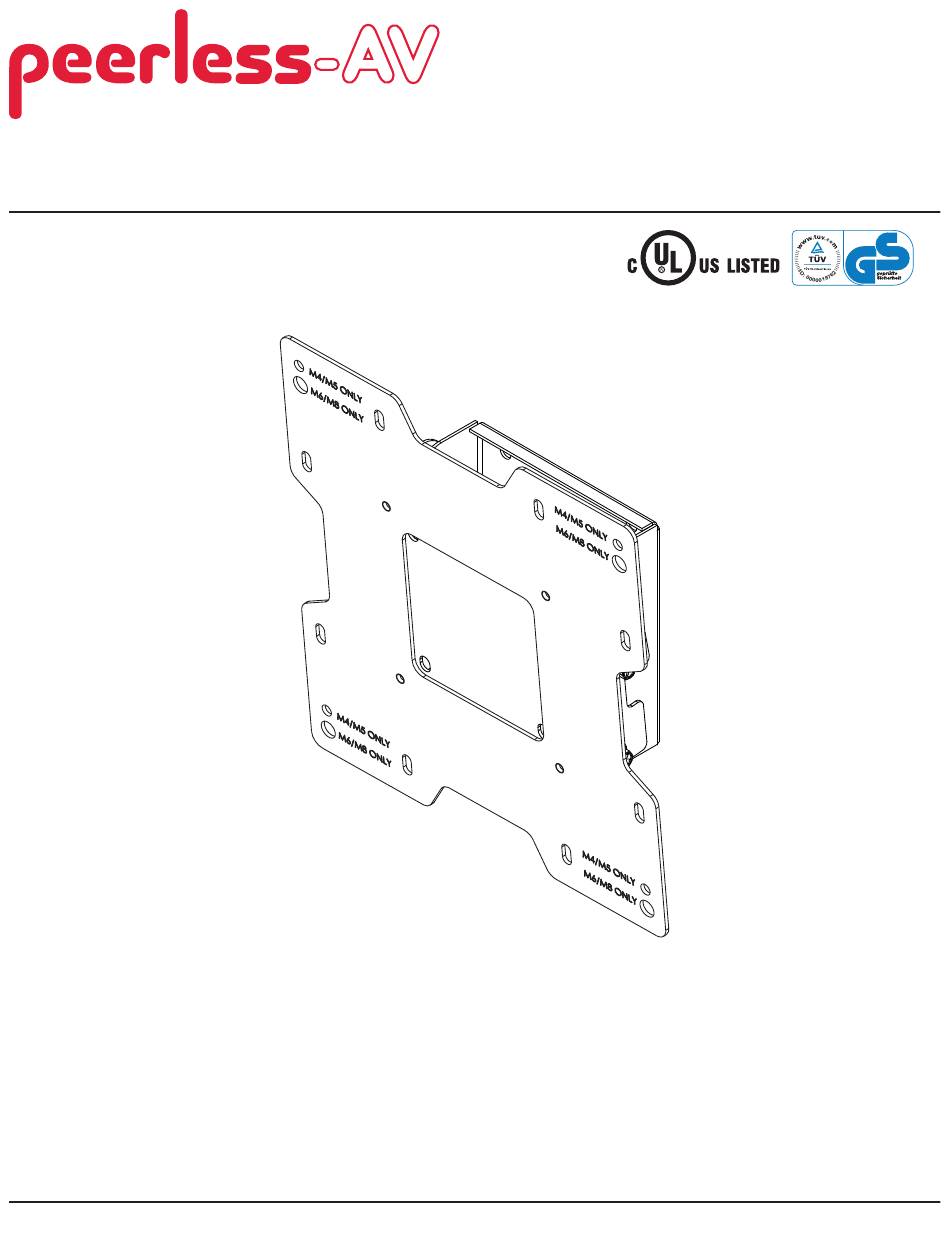

Installation and Assembly:
Tilt Wall Mount for 22" - 40" Flat Panel Displays
Models: PT632
Features:
•
Display adapter plate simply hooks onto the wall plate for quick and easy installation
•
Adjustable up to 15° of forward tilt and up to -5° backward tilt
•
Tilt angle can be locked with simple tightening of mounting screws
•
Colors: Gloss Black
• Includes hardware for installation to wood studs, concrete, and cinder block
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com
Max UL Load Capacity:
ISSUED: 08-11-11 SHEET #: 203-9038-1
115 lb (52.2 kg)

Advertisement

Table of Contents
loading

Related Manuals for PEERLESS PT632

Summary of Contents for PEERLESS PT632

  • Page 1 Installation and Assembly: Tilt Wall Mount for 22" - 40" Flat Panel Displays Models: PT632 Max UL Load Capacity: 115 lb (52.2 kg) Features: • Display adapter plate simply hooks onto the wall plate for quick and easy installation •...

  • Page 2: Table Of Contents

    Note: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.

  • Page 3: Parts List

    Before you begin, make sure all parts shown are included with your product. Parts may appear slightly different than illustrated. Parts List Description Qty. Part # wall plate 095-P1494 hook plate 095-P1495 adapter plate 095-P1721 5S1-015-C03 #14 x 2.5" wood screw concrete anchor 590-0320 M4 x 10 mm phillips screw...

  • Page 4: Installation To Single Wood Stud Wall

    Installation to Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is fi rmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.

  • Page 5: Installation To Solid Concrete Or Cinder Block

    WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...

  • Page 6: Attaching Hook Plate To Display With Vesa 75 Or 100 Mounting Pattern

    Attaching Hook Bracket to Display with VESA 75 or 100 Mounting Pattern ® NOTE: For VESA 200 x 100 mm and 200 x 200 mm hole patterns, see following page. WARNING • If screws don't get three complete turns in the display inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to display or product may fail.

  • Page 7: Attaching Adapter Plate To Display With Vesa 200 X 100 Or 200 X 200 Mounting Pattern

    Attaching Adapter Plate to Display with VESA 200 or 200 x 100 Mounting Pattern NOTE: For VESA 75 mm and 100 mm patterns, see FOR VESA 200 x 100 MOUNTING PATTERN: following page. Choose hole pattern as shown below. Attach adapter plate (C) to back of display using four Attach hook bracket (B) onto adapter plate (C) M4 screws (F) as shown below.

  • Page 8: Installing And Removing Flat Panel Display

    TOP VIEW 8 of 26 ISSUED: 08-11-11 SHEET #: 203-9038-1 © 2011, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. Peerless Industries, Inc. 2300 White Oak Circle Aurora, Il 60502 www.peerlessmounts.com...
  • Page 9 Instalación y Ensamblaje: Soporte de Pared con Capacidad de Inclinación para 22" - 40" Pantallas Modelos: PT632 Máx capacidad de carga: 115 lb (52.2 kg) Características: • La placa adaptadora de la pantalla sencillamente se engancha a la placa de pared para proporcionar una instalación rápida y fácil...
  • Page 10 Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuníquese con su distribuidor local.

  • Page 11: Lista De Piezas

    Español Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran. Las piezas pueden verse un poco distintas a la ilustración. Lista de piezas Cant. N. de pieza Descripción placa de pared 095-P1494 soporte de gancho 095-P1495 placa adaptadora 095-P1721...

  • Page 12: Instalación En Una Pared Con Montantes De Madera

    Español Instalación en una pared con montante de madera único ADVERTENCIA • El instalador debe verifi car que la superfi cie de apoyo sea capaz de soportar fi rmemente la carga combinada del equipo y todos los herrajes y componentes. •...

  • Page 13: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias

    ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifi que que tengan un mínimo de 1-3/8" (35 mm) de superfi cie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de 1"...

  • Page 14: Fijación De La Placa De Montaje A Pantallas Con Confi Guraciones De Montaje Vesa® 75 Ó 100

    Español Fijación del soporte de gancho a pantallas con confi guraciones de montaje VESA® 75 ó 100 ® Nota: En el caso de las confi guraciones de montaje VESA 200 x 100 y 200 x 200, pase a la próxima página. ADVERTENCIA •...

  • Page 15: Fijación De La Placa Adaptadora A Pantallas Con Confi Guraciones De Montaje Vesa® 200 X 100 Ó 200 X 200

    Fijación de la placa adaptadora a pantallas con confi guraciones de Español montaje VESA 200 ó 200 x 100 PARA LAS CONFIGURACION DE MONTAJE NOTA: En el caso de las confi guraciones de montaje VESA 200 X 100 MM: VESA® 75 mm y 100 mm, pase a la próxima página. Escoja una confi...

  • Page 16: Instalación Y Desinstalación De La Pantalla Plana

    VISTA SUPERIOR 16 de 26 PUBLICADO: 08-11-11 HOJA #: 203-9038-1 © 2011, Peerless Industries, Inc. Todos los derechos reservados. Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños. Peerless Industries, Inc. 2300 White Oak Circle Aurora, Il 60502 www.peerlessmounts.com...
  • Page 17 Installation et montage : Support Mural Inclinable pour 22 - 40 po Écrans Modèle: PT632 Capacité de charge max: 115 lb (52.2 kg) Caractéristiques: • La plaque d’adaptation de l’écran s’attache simplement sur la plaque murale pour une installation rapide et facile •...
  • Page 18 REMARQUE: lisez entièrement la fi che d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette fi che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...

  • Page 19: Liste Des Pièces

    Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses. Les pièces peuvent différer légèrement de l’illustration. Liste des pièces Qté Pièce no Description plaque murale 095-P1494 support d’accrochage 095-P1495 plaque d’adaptation 095-P1721 vis à bois no 14 x 2,5 po 5S1-015-C03 chevilles d'ancrage pur béton 590-0320...

  • Page 20: Installation Sur Un Mur A Simple Montant En Bois

    Français Installation sur un mur à montant en bois simple AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fi xée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

  • Page 21: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer

    AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifi ez que vous disposez d’une épaisseur de béton d’au moins 35 mm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...

  • Page 22: Fixation D'un Crochet De Support Sur Un Écran À Confi Guration De Montage Vesa 75 Ou 100

    Fixation du support d’accrochage à un écran compatible à la normede Français montage VESA® 75 ou 100 Remarque : Pour les trous de montage VESA 200 x 100 mm et 200 x 200 mm, voir la page suivante. ADVERTISSEMENT • Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à...

  • Page 23: Fixation D'une Plaque Adaptatrice Sur Un Écran À Confi Guration De Montage Vesa 200 X 100 Ou 200 X 200

    Fixation de la plaque d’adaptation à un écran compatible à la norme Français de montage VESA 200 ou 200 x 100 REMARQUE : Pour les confi gurations VESA 75 mm et CONFIGURATION DE MONTAGE 100 mm, consultez la page suivante. VESA®...

  • Page 24: Installation De L'écran Plat Sur La Plaque Murale

    24 sur 26 PUBLIÉ LE: 08-11-11 FEUILLE n : 203-9038-1 © 2011, Peerless Industries, Inc. Tous droits réservés. Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs. Peerless Industries, Inc.
  • Page 25 Peerless para realizar dichos trabajos de mantenimiento o de reparación, (b) no empacar el producto como es debido si lo devuelve, (c) hacer una instalación incorrecta o no seguir las instrucciones o las advertencias de Peerless al instalar, utilizar o guardar el producto o (d) el mal uso o los accidentes, en tránsito o en otras circunstancias, incluidos los casos relacionados con las acciones de terceros o una fuerza mayor.
  • Page 26 à compter de la date d’achat par l’utilisateur fi nal d’origine (mais en aucun cas plus de six ans après la date de fabrication du produit). Peerless, à sa discrétion, réparera ou remplacera tout produit non conforme aux termes de cette garantie, ou en remboursera le prix d’achat.
