Installation and Assembly:

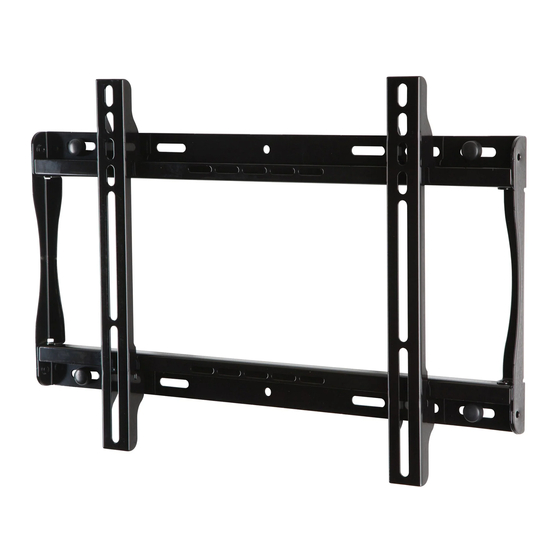

Paramount™ Universal Flat Wall Mount
for 23" - 46" (58 - 117 cm) *LCD and Flat Panel Plasma Screens
Model: PF640, PWS211/BK
Features:
•
For fl at panel screens
•
Ultra-slim design holds the screen fl at against the wall
• Screen simply hooks onto the wall plate for quick and easy installation
• Includes hardware for installation to wood studs, concrete and cinder block
*
NOTE: Most 42" (107 cm) and larger plasma screens may not work with this mount. Use Mount Finder to confi rm
compatibility.
U L
C
US
©
Max Load Capacity:
ISSUED: 11-09-07 SHEET #: 202-9251-4 04-12-10
150 lb (68 kg)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PARAMOUNT PF640 and is the answer not in the manual?

Questions and answers

Related Manuals for PEERLESS PARAMOUNT PF640

Summary of Contents for PEERLESS PARAMOUNT PF640

  • Page 1 Installation and Assembly: Paramount™ Universal Flat Wall Mount for 23" - 46" (58 - 117 cm) *LCD and Flat Panel Plasma Screens Model: PF640, PWS211/BK © Max Load Capacity: 150 lb (68 kg) Features: • For fl at panel screens •...

  • Page 2: Table Of Contents

    NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.

  • Page 3: Parts List

    Parts List Description Qty. Part Number 200-P1797 AA wall plate 201-P1515 BB adapter bracket 5S1-015-C03 CC #14 x 2.5" wood screw 590-0320 DD concrete anchor 560-1129 EE 4 mm allen wrench Parts may appear slightly different than illustrated. Adapter Bracket Fasteners M4 x 12 mm (4) M5 x 12 mm (4) (504-9013)

  • Page 4: Installation To Double Wood Stud Wall

    Installation to Double Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all at- tached hardware and components. • Tighten wood screws so that wall plate is fi rmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.

  • Page 5: Installation To Solid Concrete Or Cinder Block

    Installation to Solid Concrete or Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...

  • Page 6: Installing Adapter Brackets

    Installing Adapter Brackets WARNING • Tighten screws so adapter brackets are fi rmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become de- tached.
  • Page 7 For Flat Back Screen Begin with the shortest length screw, hand thread through washer and adapter bracket into screen as shown below. Screw must make at least three full turns into the mounting hole and fi t snug into place. Do not over tighten. If screw cannot make three full turns into the screen, select a longer length screw from the baffl...

  • Page 8: Installing Flat Panel Screen To Wall Plate

    fi g. 3.2 8 of 34 ISSUED: 11-09-07 SHEET #: 202-9251-4 04-12-10 © 2009, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. Peerless Industries, Inc. 3215 W. North Ave.
  • Page 9 Instalación y ensamblaje: Soporte Universal de Pared Plano Paramount™ Para *Pantal- las LCD y Pantallas Planas de Plasma de 23" - 46" (58 - 117 cm) Modelos: PF640, PWS211/BK Características: • Para pantallas planas • El diseño ultra delgado sujeta la pantalla plana contra la pared •...
  • Page 10 Español Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad- vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está...

  • Page 11: Lista De Piezas

    Español Lista de piezas Descripción Cant. Nº de pieza 200-P1797 AA placa de apoyo 201-P1515 soporte adaptador 5S1-015-C03 tornillo para madera Nº14 x 2.5 anclajes para concreto 590-0320 560-1129 Ilave allen de 4 mm Las piezas podrían verse ligeramente diferentes a las ilustradas. Fijaciones para los soportes adaptadores M4 x 12 mm (4) M5 x 12 mm (4)

  • Page 12: Instalación En Una Pared Con Montantes De Madera Dobles

    Español Instalación en una pared con montantes de madera dobles ADVERTENCIA • El instalador tiene que asegurarse de que la superfi cie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fi jadores y componentes. • Apriete los tornillos de madera de manera que la placa de pared se fi je fi rmemente, pero no en exceso. Apretarlos en exceso puede dañar los tornillos y puede disminuir signifi...

  • Page 13: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias

    Instalación en una pared de concreto macizo o de bloques Español de hormigón de escorias ADVERTENCIA • Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" en el agujero, que pueda usar para los anclajes para concreto.

  • Page 14: Instalación De Los Soportes Adaptadores

    Español Instalación de los soportes adaptadores ADVERTENCIA • Apriete los tornillos de tal modo que los soportes adaptadores queden fi rmemente sujetos. No apriete aplicando demasiada fuerza. El apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su fuerza de fi...
  • Page 15 Español Instalación de un televisor que tiene la parte posterior plana Comience con uno de los tornillos más cortos, enrósquelo, con la mano, a través de la arandela y el soporte adaptador a la parte posterior de la pantalla, como se muestra abajo. El tornillo debe dar, por lo menos, tres vueltas completas dentro del agujero de instalación y debe quedar ajustado en su lugar.

  • Page 16: Instalación De La Pantalla Plana En La Placa De Apoyo

    fi g. 3.2 16 de 34 PUBLICADO: 11-09-07 HOJA #: 202-9251-3 04-30-09 © 2009, Peerless Industries, Inc. Todos los derechos reservados. Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños. Peerless Industries, Inc.
  • Page 17 Installation et montage : Support mural plat universel Paramount™ pour écrans plats *ACL et plasma de 23 - 46 po (58 - 117 cm) Modèles: PF640, PWS211/BK Caractéristiques: • Pour les écrans plats • Conception ultra-mince permettant de maintenir l’écran à plat contre le mur •...
  • Page 18 Français Remarque : lisez entièrement la fi che d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertisse- ments contenus dans cette fi che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...

  • Page 19: Liste Des Pièces

    Français Liste des pièces Description Qté Pièce nº AA plaque murale 200-P1797 support adaptateur 201-P1515 vis à bois nº 14 x 2,5 po 5S1-015-C03 DD chevilles d'ancrage pur béton 590-0320 clé hexagonale 4 mm 560-1129 Il est possible que les pièces semblent légèrement différentes de celles illustrées ici. Fixations des supports adaptateurs M4 x 12 mm (4) M5 x 12 mm (4)

  • Page 20: Installation Sur Un Mur À Doubles Montants En Bois

    Français Installation sur un mur à montant en bois simple AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fi xée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

  • Page 21: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer

    Français Installation sur du béton plein ou un bloc de béton de mâchefer AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifi ez que vous disposez d’une épaisseur de béton d’au moins 0,34 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...

  • Page 22: Installation De Supports Adaptateurs

    Français Installation des supports adaptateurs AVERTISSEMENT • Serrez les vis de manière que les supports adaptateurs soient solidement fi xés. N’employez pas une force excessive pour serrer. Un serrage excessif peut causer des contraintes risquant d’endommager les vis, de réduire considérable- ment leur pouvoir de maintien et de décoller les têtes des vis.
  • Page 23 Pour les écrans à dos plat Français Commencez par la vis la plus courte et vissez-la manuellement à l’écran en la faisant passer à travers la rondelle et le support adaptateur, comme indiqué ci-dessous. La vis doit effectuer au moins trois tours complets dans le trou de fi...

  • Page 24: Installation De L'écran Plat Sur La Plaque Murale

    PUBLIÉ LE : 11-09-07 FEUILLE n : 202-9251-4 04-12-10 © 2009, Peerless Industries, Inc. Tous droits réservés. Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs. Peerless Industries, Inc.
  • Page 25 Anbringung und Zusammenbau: Paramount™-Universal-Flachbildschirmwandhalter für Plas- ma-Flachbildschirme von 23 - 46 Zoll (58 - 117 cm) Modelle: PF640, PWS211/BK Merkmale: • Für Flachbildschirme • Dank der ultrafl achen Konstruktion passt der Bildschirm fl ach an die Wand • Schnelle, unkomplizierte Anbringung durch einfaches Einhaken des Bildschirms in die Wandplatte •...
  • Page 26 Deutsch HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.

  • Page 27: Teileliste

    Deutsch Teileliste Beschreibung Anz. Teile Nr. AA Wandplatte 200-P1797 BB Adapterhalterung 201-P1515 CC Nr. 14 x 2,5 Zoll Holzschrauben 5S1-015-C03 DD Betondübel 590-0320 EE 4 mm Inbusschlüssels 560-1129 Die Teile können etwas anders als in der Abbildung aussehen. Kipphalterungen Befestigungsteilesortiments M4 x 12 mm (4) M5 x 12 mm (4) (504-9013)

  • Page 28: Anbringung An Wand Mit Zwei Holzständerreihen

    Deutsch Installation zu verdoppeln Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -kompo- nenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

  • Page 29: Anbringung An Massivbeton Oder Porenbetonstein

    Installation zu massivbeton oder porenbetonstein Deutsch ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt.

  • Page 30: Anbringung Von Kipphalterungen

    Deutsch Anbringung von Kipphalterungen ACHTUNG • Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen.
  • Page 31 Bildschirme mit fl acher Rückseite Deutsch Beginnen Sie mit der kürzesten Schraube und schrauben Sie diese wie unten gezeigt von Hand durch die Mehrlochscheibe und Adapterhalterung in den Bildschirm. Die Schraube muss sich um mindestens drei volle Umdrehungen in die Montagebohrung drehen lassen und gut festsitzen. Nicht zu stark anziehen. Wählen Sie eine längere Schraube aus dem Befestigungsteilesortiment, wenn sich die Schraube nicht um drei volle Umdrehungen in den Bildschirm schrauben lässt.

  • Page 32: Anbringung Des Flachbildschirms An Der Wandplatte

    Abbildung. Abbildung. AUSGEGEBEN: 11-09-07 BLATT NR.: 202-9251-4 04-12-10 32 van 34 © 2009, Peerless Industries, Inc. Alle Rechte vorbehalten. Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer. Peerless Industries, Inc. 3215 W. North Ave. Melrose Park, IL 60160...
  • Page 33 GARANTIE DE CINQ ANS Peerless Industries, Inc., offre une garantie de cinq ans sur les produits fabriqués ou fournis par ses soins. Cette période commence à la date de vente du produit au client d’origine, mais ne peut en aucun cas dépasser de plus de six ans la date de fabrication. Pendant la période de garantie, les produits couverts seront exempts de tout défaut matériel et de main d’œuvre, dès lors qu’ils sont installés et utilisés dans le respect des instructions de Peerless Industries, Inc.
  • Page 34 La presente garantía no abarca los daños causados por (a) trabajos de servicio, mantenimiento o reparación hechos por el cliente o una persona que no está autorizada por Peerless Industries, Inc. para realizar esos trabajos, (b) no utilizar un embalaje apropiado al devolver el producto, (c) una instalación incorrecta o no seguir las instrucciones o advertencias de Peerless al instalar, usar o almacenar el producto, o (d) uso indebido o accidente, en tránsito o de otro modo, incluso...
