Installation and Assembly:

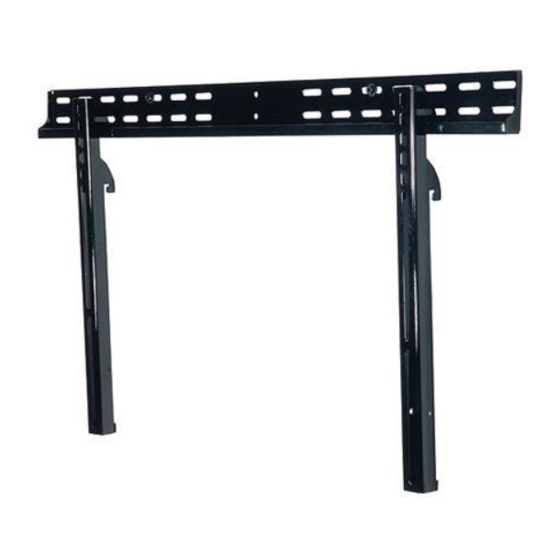

Paramount™ Flat and Tilt Wall Mount
for LCD and Plasma Flat Panel Screens
Product is UL rated for screen size
range and load capacity per chart below
Model#
Screen size range Max UL Load Capacity
PFT640
23" - 46"
PFT660
37" - 60"
Features:
• Built-in flat and fixed-tilt feature
• Incremental tilt of 0°, 2°, 5° and 10°
Visit the Peerless Web Site at www.peerlessmounts.com
3215 W. North Ave. • Melrose Park, IL 60160 • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
100 lb (45 kg)
175 lb (79 kg)
1 of 27
This product is intended for use with UL
Listed products and must be installed by a
R
qualified professional installer.
ISSUED: 05-17-07 SHEET #: 202-9208-3 5-7-08
For customer care call 1-800-865-2112 or 708-865-8870.
