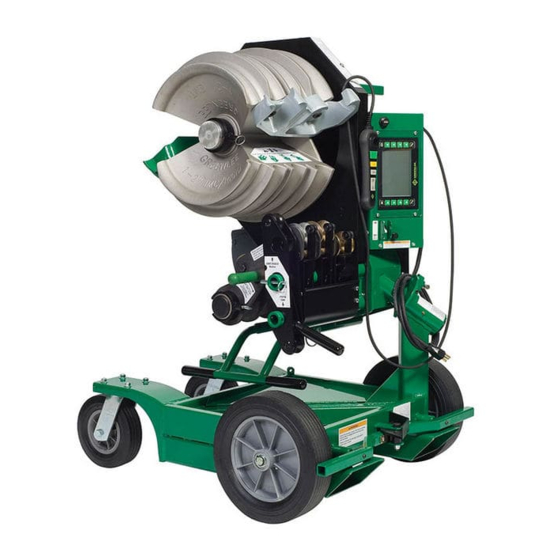

855GX IntelliBENDER
52055798 REV 3
1.800.561.8187
INSTRUCTION MANUAL
Electric Bender
Patents Pending
Read and understand all of the instructions and
safety information in this manual before operating
or servicing this tool.
© 2014 Greenlee Textron Inc.
www.
information@itm.com
.com
Español ............... 31
Français .............. 61
®
5/14

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GREENLEE IntelliBENDER 855GX and is the answer not in the manual?

Questions and answers

Related Manuals for Textron GREENLEE IntelliBENDER 855GX

Summary of Contents for Textron GREENLEE IntelliBENDER 855GX

  • Page 1 Français ....61 855GX IntelliBENDER ® Electric Bender Patents Pending Read and understand all of the instructions and safety information in this manual before operating or servicing this tool. 52055798 REV 3 © 2014 Greenlee Textron Inc. 5/14 1.800.561.8187 information@itm.com www. .com...

  • Page 2: Table Of Contents

    Do not discard this product or throw away! All specifications are nominal and may change as design improvements occur. Greenlee Textron Inc. shall not be liable for damages resulting from misapplication or misuse of its products. IntelliBENDER is a registered trademark of Greenlee Textron Inc.

  • Page 3: Important Safety Information

    When using in dusty environment, use Failure to observe this warning will face or dust mask. result in severe injury or death. Failure to wear eye protection could result in serious eye injury from flying debris. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 4 • Do not bend conduit over 96 degrees. Overbending could result in the other shoe hook colliding with the conduit. Failure to observe these precautions may result in injury or property damage. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 5 Note: Keep all decals clean and legible, and replace • Make workshop kid proof with padlocks, master when necessary. switches, or by removing starter keys. Failure to observe these precautions may result in injury or property damage. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 6: Grounding Instructions

    Power Supply ..................120 VAC, 20 amp GFCI-protected receptacle Operating Conditions Temperature ............–20 °C to 49 °C (–5 °F to 120 °F) Relative Humidity ..................0% to 98% Capacity ..............1" to 2" conduit, schedule 40 pipe Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 7: Identification

    J. Instruction 22. Squeeze adjuster K. Lifting 23. Rear wheels L. Warning 24. Storage lid M. Support release 25. Storage lock tab N. Fuse warning 26. Bending head pivot O. Raise rollers Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 8: Features

    • Quick release retainers for bending shoe and rollers. • Common angles preset with one-touch selection. • Quick release lock pin to easily pivot bender between vertical and horizontal positions. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 9: Transporting Bender And Pivoting Bending Head

    Adjust fork spacing to match fork tubes on bender. Ensure brake is engaged before inserting forks into fork tubes. Failure to observe this warning could result in severe injury or death. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 10: Setup

    Disconnect tools before servicing and when chang- ing accessories such as shoes, rollers, and the like. Accidental start-up could result in serious injury. Failure to observe this warning could result in severe injury or death. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 11 7. Twist the conduit to release it from the hook and remove it from the shoe. Squeeze Rollers Retracted Squeeze Rollers Engaged Press BEND while applying pressure to the roller engagement handle until the rollers hit their stop. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 12: Manually Selecting Conduit Type And Size

    To continue a bend, reset the programmed angle with the CLEAR button, or increase the programmed angle to be greater than the actual shoe angle with the ANGLE SELECTp button. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 13: Fully Programmed Bending

    Select “U-BEND” for back-to-back 90° U-bends. 5. Press NEXT to proceed or BACK to return to the previous screen. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 14 Input the desired height by pressing the button next to “HT” if it is not already highlighted with an asterisk. Use the buttons next to +# and –$ to increase or decrease the height value. A single Greenlee / A Textron Company 1.800.561.8187 information@itm.com www.

  • Page 15: Optional Pvc-Coated Conduit Bending

    Unload the conduit and reload aligning up to the second mark. Press BEND until 1/2" to 1-1/4" PVC-Coated Rigid the bender stops. Repeat as necessary until the Roller Support Installation display shows “BENDING COMPLETE”. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 16: Squeeze Adjustment

    • If shaft is touching, increase squeeze. • If shaft is farther than 1/4" (6 mm), decrease squeeze. INCREASE 1/4" (6 mm) max. gap between shaft and top of side plates Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 17: Illustrated Bending Glossary

    — the amount of conduit “lost” when laying out an offset bend working toward an obstruction. springback — the amount, measured in degrees, that a conduit or pipe tends to straighten after being bent. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www.

  • Page 18: Bending Instructions

    4. Align Mark 2 with the front edge of the hook and bend the conduit. Note: The shoe bends to 90° maximum. STUB LENGTH MARK 2 MARK 1 DEDUCT MARK 2 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 19 4-1/16 5-1/16 5-13/16 6-1/8 Figures are approximate HEIGHT OBSTRUCTION Centerline Bending Radii IMC/RIGID SHOE SIZE 177.8 6-15/16 176.2 1-1/4 8-13/16 223.8 8-3/4 222.3 1-1/2 8-3/8 212.7 8-1/4 209.6 9-1/4 235.0 228.6 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 20: Additional Bending Instructions

    H is L1. Place the second bending mark L1 inches from the first bending mark. 5. Bend the conduit. MARK START OF FIRST BEND LENGTH HEIGHT OBSTRUCTION ANGLE LENGTH – X MARK 1 MARK 2 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 21 6. Bend the conduit. LENGTH TO END OF SECOND BEND LENGTH TO CENTER HEIGHT ANGLE HEIGHT ANGLE LENGTH – Z LENGTH – Z MARK 1 MARK 2 MARK 2 MARK 3 MARK 1 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 22 LENGTH 7. Bend the conduit. STRAIGHT LENGTH SECTION HEIGHT HEIGHT ANGLE L2 + STRAIGHT SECTION LENGTH – Z MARK 1 MARK 2 MARK 1 MARK 2 MARK 3 MARK 4 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 23: Additional Bending Tables

    21.87 25.33 28.80 35.72 49.58 21.76 23.49 25.23 28.69 35.62 MINIMUM H = 12.85 0.73 3.73 9.73 21.73 14.34 20.34 32.34 27.73 33.73 45.73 22.04 22.04 22.04 MINIMUM H = 22.04 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 24 12.83 16.29 19.76 26.69 40.54 22.84 26.30 29.77 36.69 50.55 24.12 25.86 27.59 31.05 37.98 MINIMUM H = 14.89 1.18 7.18 19.18 19.90 31.90 34.91 46.91 25.28 25.28 MINIMUM H= 25.28 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 25 21.80 25.26 28.73 35.66 49.51 21.83 23.56 25.29 28.76 35.68 MINIMUM H = 12.90 0.58 3.58 9.58 21.58 14.37 20.37 32.37 27.65 33.65 45.65 22.04 22.04 22.04 MINIMUM H = 22.04 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 26 16.32 19.79 26.72 40.57 22.58 26.04 29.50 36.43 50.29 23.83 25.56 27.30 30.76 37.69 MINIMUM H = 14.64 1.34 7.34 19.34 20.02 32.02 34.59 46.59 24.75 24.75 MINIMUM H = 24.27 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 27: Maintenance

    For example, if the particular size you are bending is consistently overbent by 2°, press “–” until –2° is displayed. Likewise, press “+” if the conduit is consistently underbent. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 28 Remove the lock collar, and slide the shoe 1” e. Continue to step 5. away from the sprocket so the drive bolts clear the sprocket. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 29 “--”, which indicates the bender has been successfully reset and zeroed. The buttons must be held for approximately 10 seconds. 7. Reinstall the shoe and lock collar. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 30 855GX Electric Bender Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 31 Patentes en Trámite Lea y entienda todas las instrucciones y la información sobre seguridad que aparecen en este manual, antes de manejar esta bomba o darle mantenimiento. 52055798 REV 3 © 2014 Greenlee Textron Inc. 5/14 1.800.561.8187 information@itm.com www. .com...

  • Page 32: Descripción

    ¡No deseche ni descarte este producto! Para información sobre reciclaje, Todas las especificaciones son nominales y podrían cambiar según se hagan mejoras en el diseño. Greenlee Textron Inc. no será responsable por daños que resulten de la aplicación o uso indebidos de sus productos.

  • Page 33: Importante Información Sobre Seguridad

    El uso incluso la muerte. de esta herramienta en entornos peligrosos puede resultar en incendio o explosión. De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 34 De no observarse estas advertencias podrían sufrirse lesiones graves o incluso la muerte. • Repare o reemplace cordones prolongadores dañados. De no observarse estas advertencias podrían sufrirse lesiones graves o incluso la muerte. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 35 De no observarse estas precauciones podrían sufrirse Aviso: Mantenga limpias y legibles todas las graves lesiones o daños materiales. calcomanías y reemplácelas cuando sea necesario. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 36: Instrucciones De Puesta A Tierra

    Condiciones de operación Temperatura ............. –20 °C a 49 °C (–5 °F a 120 °F) Humedad relativa ..................0% a 98% Capacidad ........Tubería portacables de 1 pulg. a 2 pulg., tubería 40 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www.

  • Page 37: Identificación

    22. Ajuste de compresión M. Liberación de apoyo 23. Ruedas traseras N. Advertencia de fusible 24. Tapadera de almacenamiento O. Elevar rodillos 25. Lengüeta de bloqueo de almacenamiento 26. Cabezal giratorio de plegado Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 38: Características

    • Con un solo pulso se puede preseleccionar ángulos frecuentes. • La clavija de bloqueo de liberación rápida permite girar fácilmente la dobladora entre las posiciones verticales y horizontales. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 39: Cómo Transportar La Dobladora Y El Cabezal De Plegado Giratorio

    Asegúrese que el freno esté accionado antes de introducir las horquillas en los tubos de horquillas. De no observarse esta advertencia podrían sufrirse lesiones graves o incluso la muerte. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 40: Instalación

    Si se activa accidentalmente, podría ocasionar lesiones graves. De no observarse esta advertencia podrían sufrirse lesiones graves o incluso la muerte. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 41 1-1/4 pulg., 1-1/2 pulg., y 2 pulg., use la de compresión empuñadura para activar el rodillo (14) para elevar los rodillos desde la posición retraída hasta la posición vertical (engranado), según se muestra a continuación. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 42: Selección Manual Del Tipo Y Diámetro De Tubería Portacables

    (Al seleccionar “AUTO” la dobladora regresa al modo automático, donde el diámetro de tubería se determina automáticamente). 6. Presione NEXT (siguiente) para regresar a la pantalla de ajuste o para regresar a la pantalla inicial. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 43: Plegado Totalmente Programado

    Seleccione “U-BEND” (pliegue en forma de U) para realizar pliegues en U de 90° uno tras otro. 5. Presione NEXT (siguiente) para avanzar o BACK (regresar) para retroceder a la pantalla anterior. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www.
  • Page 44 Introduzca la altura deseada presionando el botón junto a “HT” (altura) si aún no está resaltado con un asterisco. Vistas superiores de pliegues Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 45: Plegado De Conducto Recubierto De Pvc Opcional

    Tubería portacables rígida recubierta de PVC se detenga. Repita el procedimiento según sea de 1/2 pulg. a 1-1/4 pulg. necesario hasta que en la pantalla aparezca Instalación de apoyo de rodillos “BENDING COMPLETE” (pliegue terminado). Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 46: Ajuste De Compresión

    • Si el eje se encuentra a más de 1/4 pulg. (6 mm), reduzca la compresión. Separación máxima de 1/4 pulg. (6 mm) entre el eje y la parte superior de las placas laterales Greenlee / A Textron Company 1.800.561.8187 information@itm.com www.

  • Page 47: Glosario De Plegado Ilustrado

    — la cantidad, medida en grados, que una tubería portacables o tubo tiende a enderezarse luego de ser doblada. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 48: Instrucciones De Plegado

    4. Alinee la Marca 2 con el borde frontal del gancho y Las cifras son aproximadas doble la tubería portacables. Aviso: La zapata hace pliegues de hasta 90° como máximo. LONGITUD DEL CODO MARCA 2 MARCA 1 DEDUCCIÓN MARCA 2 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 49 ALTURA OBSTÁCULO Radio de Plegado en el Eje Central IMC/RÍGIDA TAMAÑO DE ZAPATA pulg. pulg. 177,8 6-15/16 176,2 1-1/4 8-13/16 223,8 8-3/4 222,3 1-1/2 8-3/8 212,7 8-1/4 209,6 9-1/4 235,0 228,6 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 50: Instrucciones De Plegado Adicionales

    L1. Coloque la segunda marca de plegado a L1 milímetros de la primera marca de plegado. 5. Doble la tubería portacables. MARCA INICIO DEL PRIMER PLIEGUE LONGITUD ALTURA OBSTÁCULO ÁNGULO LONGITUD – X MARCA 1 MARCA 2 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 51 LONGITUD HASTA EL EXTREMO DEL SEGUNDO PLIEGUE LONGITUD HASTA EL CENTRO ALTURA ÁNGULO ALTURA ÁNGULO LONGITUD – Z LONGITUD – Z MARCA 1 MARCA 2 MARCA 2 MARCA 3 MARCA 1 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 52 7. Doble la tubería portacables. SECCIÓN LONGITUD RECTA ALTURA ALTURA ÁNGULO L2 + SECCIÓN RECTA LONGITUD – Z MARCA 1 MARCA 2 MARCA 1 MARCA 2 MARCA 3 MARCA 4 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 53: Tablas De Plegado Adicionales

    21,87 25,33 28,80 35,72 49,58 21,76 23,49 25,23 28,69 35,62 ALTURA MÍNIMA = 12,85 0,73 3,73 9,73 21,73 14,34 20,34 32,34 27,73 33,73 45,73 22,04 22,04 22,04 ALTURA MÍNIMA = 22,04 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 54 16,29 19,76 26,69 40,54 22,84 26,30 29,77 36,69 50,55 24,12 25,86 27,59 31,05 37,98 ALTURA MÍNIMA = 14,89 1,18 7,18 19,18 19,90 31,90 34,91 46,91 25,28 25,28 ALTURA MÍNIMA = 25,28 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 55 21,80 25,26 28,73 35,66 49,51 21,83 23,56 25,29 28,76 35,68 ALTURA MÍNIMA = 12,90 0,58 3,58 9,58 21,58 14,37 20,37 32,37 27,65 33,65 45,65 22,04 22,04 22,04 ALTURA MÍNIMA = 22,04 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 56 16,32 19,79 26,72 40,57 22,58 26,04 29,50 36,43 50,29 23,83 25,56 27,30 30,76 37,69 ALTURA MÍNIMA = 14,64 1,34 7,34 19,34 20,02 32,02 34,59 46,59 24,75 24,75 ALTURA MÍNIMA = 24,27 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 57: Mantenimiento

    2°, presione “–” hasta que aparezca –2°. De la misma manera, presione “+” si el pliegue en la tubería portacables es constantemente menor que lo deseado. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 58 Retire el collarín de bloqueo, y deslice la zapata e. Continuar en el paso 5. a 1 pulg. desde el diente para que los pernos de impulsión no hagan contacto con la rueda dentada. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 59 12 en punto con la masa circular de centrado detrás de la rueda dentada. Alinee este orificio de impulsión con la masa de centrado. Este diente queda en la posición de las 3 en punto. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 60 Dobladora eléctrica 855GX Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 61 Brevets en instance Lire et comprendre toutes les instructions et les informations sur la sécurité figurant dans ce manuel avant d’utiliser ou de procéder à l’entretien de cet outil. 52055798 REV 3 © 2014 Greenlee Textron Inc. 5/14 1.800.561.8187 information@itm.com www. .com...
  • Page 62 Mettre ce manuel à la disposition de tous les employés. Des exemplaires gratuits peuvent être obtenus sur Toutes les caractéristiques sont nominales et peuvent changer conjointement aux améliorations apportées. Greenlee Textron Inc. décline toute responsabilité pour les dommages résultant d’un emploi détourné ou abusif de ses produits.

  • Page 63: Informations De Sécurité Importantes

    L’utilisation de cet outil dans un environnement dangereux peut provoquer un incendie ou une explosion. Le non-respect de cette mise en garde entraînerait des blessures graves ou la mort. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 64 Le non-respect de cette mise en garde peut entraîner des blessures graves ou la mort. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 65 Le non-respect de ces précautions peut entraîner des blessures ou des dégâts matériels. Remarque : Conserver toutes les décalcomanies dans un état propre et lisible et les remplacer au besoin. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 66: Instructions De Mise À La Terre

    Température ............. –20 °C à 49 °C (–5 °F à 120 °F) Humidité relative ..................0 % à 98 % Capacité ........Conduit de 1 po à 2 po, tuyau de nomenclature 40 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www.

  • Page 67: Identification

    L. Avertissement 22. Réglage de la pression M. Dégagement du support 23. Roues arrières N. Avertissement de fusible 24. Couvercle du rangement O. Galets de levage 25. Taquet de verrouillage du rangement Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 68: Caractéristiques

    • Afficheur numérique montrant l’angle de cintrage sur • Goupille de verrouillage à dégagement rapide la télécommande. permettant de faire pivoter facilement la cintreuse entre les positions verticale et horizontale. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 69: Transport De La Cintreuse Et Tête De Cintrage Pivotante

    Vérifier que le frein est serré avant d’insérer les fourches dans les tubes de fourche. Le non-respect de cette mise en garde peut entraîner des blessures graves ou la mort. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 70: Mise En Service

    • Soutenir le conduit lors de son déchargement. Le conduit peut se détacher et chuter s’il n’est pas correctement soutenu. Le non-respect de ces mises en garde peut entraîner des blessures graves ou la mort. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 71 « UP » continue de s'afficher en clignotant, alors les supports de galets doivent être complètement rétractés avant que la cintreuse se Levier de débloque. relâchement de la pression du galet Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 72: Sélection Manuelle Du Type Et De La Taille Des Conduits

    (Sélectionner « AUTO » fera revenir la cintreuse en mode auto, où la taille est automatiquement déterminée.) 6. Appuyer sur NEXT pour revenir à l’écran de réglage, ou sur pour revenir à l’écran initial. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 73: Cintrage Entièrement Programmé

    Sélectionner « U-BEND » pour des cintrages en U avec deux coudes de 90° dos à dos. 5. Appuyer sur NEXT pour continuer ou BACK pour revenir à l’écran précédent. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 74 / ou sur la gauche. Entrer la hauteur souhaitée en appuyant sur le bouton indiqué « HT » s’il n’est pas déjà en surbrillance avec un Cintrages vus de dessus Greenlee / A Textron Company 1.800.561.8187 information@itm.com www.

  • Page 75: Cintrage Optionnel Pour Conduit Revêtu De Pvc

    Répéter selon les besoins jusqu’à ce que l’écran affiche « BENDING Conduits rigides revêtus de PVC de 1/2 po à 1-1/4 po COMPLETE » (cintrage terminé). Installation du support de galet Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 76: Réglage De La Pression

    • Si l’arbre touche, augmenter la pression. • Si l’arbre est éloigné de plus de 1/4 po (6 mm), AUGMENTER diminuer la pression. 1/4 po (6 mm) d’espace max. entre l’arbre et le dessus des plaques latérales Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 77: Glossaire De Cintrage Illustré

    — quantité de conduit « perdue » par la formation d’un décalage pour éviter un obstacle. retour élastique — exprimé en degrés, mesure dans laquelle un conduit ou tuyau tend à se redresser après le cintrage. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www.

  • Page 78: Instructions De Cintrage

    4. Aligner le repère 2 avec le bord avant du crochet et cintrer le conduit. Remarque : Le sabot cintre à 90° au maximum. LONGUEUR DE COLONNE REPÈRE 2 REPÈRE 1 DÉDUCTION REPÈRE 2 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 79 Les valeurs sont approximatives HAUTEUR OBSTACLE Rayons de courbure de fibre neutre IMC/RIGIDE TAILLE DE SABOT 177,8 6-15/16 176,2 1-1/4 8-13/16 223,8 8-3/4 222,3 1-1/2 8-3/8 212,7 8-1/4 209,6 9-1/4 235,0 228,6 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 80: Instructions De Cintrage Supplémentaires

    à L1 pouces du premier repère de cintrage. 5. Cintrer le conduit. REPÈRE DÉBUT DU PREMIER COUDE LONGUEUR HAUTEUR OBSTACLE ANGLE LONGUEUR – X REPÈRE 1 REPÈRE 2 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 81 6. Cintrer le conduit. LONGUEUR JUSQU’À LA FIN DU DEUXIÈME COUDE LONGUEUR JUSQU’AU CENTRE HAUTEUR ANGLE HAUTEUR ANGLE LONGUEUR – Z LONGUEUR – Z REPÈRE 1 REPÈRE 2 REPÈRE 3 REPÈRE 1 REPÈRE 2 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 82 7. Cintrer le conduit. SECTION LONGUEUR DROITE HAUTEUR HAUTEUR ANGLE L2 + SECTION DROITE LONGUEUR – Z REPÈRE 1 REPÈRE 2 REPÈRE 1 REPÈRE 2 REPÈRE 3 REPÈRE 4 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 83: Tableaux De Cintrage Supplémentaires

    21,87 25,33 28,80 35,72 49,58 21,76 23,49 25,23 28,69 35,62 H MINIMUM = 12,85 0,73 3,73 9,73 21,73 14,34 20,34 32,34 27,73 33,73 45,73 22,04 22,04 22,04 H MINIMUM = 22,04 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 84 16,29 19,76 26,69 40,54 22,84 26,30 29,77 36,69 50,55 24,12 25,86 27,59 31,05 37,98 H MINIMUM = 14,89 1,18 7,18 19,18 19,90 31,90 34,91 46,91 25,28 25,28 H MINIMUM = 25,28 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 85 21,80 25,26 28,73 35,66 49,51 21,83 23,56 25,29 28,76 35,68 H MINIMUM = 12,90 0,58 3,58 9,58 21,58 14,37 20,37 32,37 27,65 33,65 45,65 22,04 22,04 22,04 H MINIMUM = 22,04 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 86 16,32 19,79 26,72 40,57 22,58 26,04 29,50 36,43 50,29 23,83 25,56 27,30 30,76 37,69 H MINIMUM = 14,64 1,34 7,34 19,34 20,02 32,02 34,59 46,59 24,75 24,75 H MINIMUM = 24,27 Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...

  • Page 87: Entretien

    2°, appuyer sur « – » pour afficher –2°. De la même façon, appuyer sur « + » si le conduit est systématiquement sous-cintré. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 88 Si la cintreuse n'est pas sur une surface horizontale, passer directement à l'étape 4. e. Continuer à l’étape 5. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 89 12 heures et le moyeu de centrage rond derrière le pignon. Alinee este orificio de impulsión con la masa de centrado. Este diente queda en la posición de las 3 en punto. Greenlee / A Textron Company 1.800.561.8187 information@itm.com www. .com...
  • Page 90 1.800.561.8187 information@itm.com www. .com...
