FIT ® 120E
Energy Recovery Ventilators
PARTS IN THE BOX

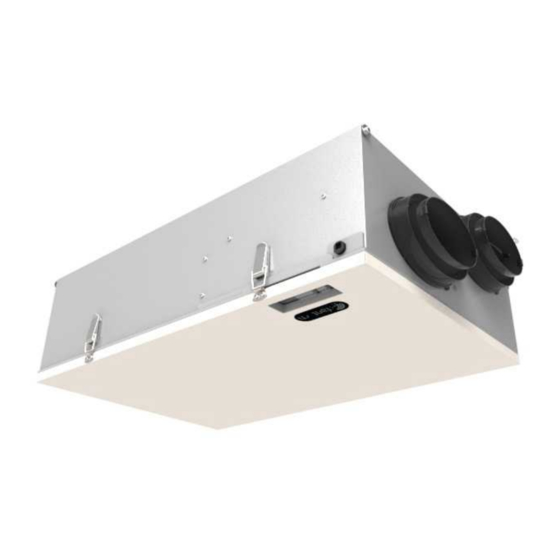

Energy Recovery Ventilator Fit120E, 1 pc
Ceiling bracket, 1 pc Angle brackets, 2 pcs
Operation and Installation Manual, 1 pc
Your ventilation system should be installed in conformance with the appropriate provincial requirements or, in the absence of
such requirements, with the current edition of the National Building Code, and / or ASHRAE's "Good Engineering Practices".
United States
10048 Industrial Blvd., Lenexa, KS, 66215
Tel.: 800.747.1762 • Fax: 800.487.9915
Canada
50 Kanalflakt Way, Bouctouche, NB, E4S 3M5
Tel.: 800.565.3548 • Fax: 877.747.8116
Fantech reserves the right to modify, at any time and without notice, any or all of its products' features, designs,
components and specifications to maintain their technological leadership position.
Please visit our website www.fantech.net for more detailed technical information.
Item #: 445498
Rev Date: 2020-11-02

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the fantech FIT 120E and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SystemAir fantech FIT 120E

Summary of Contents for SystemAir fantech FIT 120E

  • Page 1 Item #: 445498 Rev Date: 2020-11-02 FIT ® 120E Energy Recovery Ventilators PARTS IN THE BOX Energy Recovery Ventilator Fit120E, 1 pc Ceiling bracket, 1 pc Angle brackets, 2 pcs Operation and Installation Manual, 1 pc Your ventilation system should be installed in conformance with the appropriate provincial requirements or, in the absence of such requirements, with the current edition of the National Building Code, and / or ASHRAE’s “Good Engineering Practices”.
  • Page 2 Note Warning/ Information Technical Practical tip Important information note PLEASE READ AND SAVE THESE INSTRUCTIONS For residential use only Before installation careful consideration must be given to how this system will operate if connected to any other piece of mechanical equipment, i.e. a forced air furnace or air handler operating at a higher static pressure.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS DETERMINING YOUR AIRFLOW REQUIREMENT ........... . . 4 OPERATING CONDITIONS.

  • Page 4: Determining Your Airflow Requirement

    DETERMINING YOUR AIRFLOW REQUIREMENT Room Count Method Room classification Number of rooms CFM (L/s) CFM Required Master bedroom x 10 L/s (20 CFM) if yes add 10 L/s (20 CFM) Basement yes or no if no = 0 Bedrooms x 5 L/s (10 CFM) Living room x 5 L/s (10 CFM) Others...

  • Page 5: Installation Examples

    Installation examples Suggested installation for: • Hydronic baseboard • Infloor heating • Electric baseboard • Mini split heat pump FULLY DEDICATED SYSTEM Benefits: Provides the best BEST FOR NEW CONSTRUCTION fresh air distribution in the Stale air is drawn from key areas of home (bathroom, kitchen, laundry) house;...

  • Page 6: Partially Dedicated System

    Installation examples (Cont'd) Suggested installation for: • Central furnace (air DIRECT CONNECTION of the FRESH air to living area to the RETURN PLENUM handling unit or central air of the AIR HANDLER (Stale air drawn from key areas of home) conditioners) PARTIALLY DEDICATED SYSTEM (BETTER) •...

  • Page 7: Simplified Installation

    Installation examples (Cont'd) Suggested installation for: DIRECT CONNECTION of both the ERV SUPPLY AIR STREAM and EXHAUST AIR STREAM • When bathroom and kitchen to the FURNACE COLD AIR RETURN already have local exhaust system SIMPLIFIED INSTALLATION (GOOD) • May be suitable for (RETURN/RETURN METHOD) - OPTION 1 retrofitting Furnace blower must operate when ventilation from ERV is required.
  • Page 8 Installation examples (Cont'd) Suggested installation for: DIRECT CONNECTION of the ERV SUPPLY AIR STREAM to the SUPPLY AIR SIDE on the • When bathroom and FURNACE & EXHAUST AIR STREAM to the FURNACE COLD AIR RETURN kitchen already have local exhaust system SIMPLIFIED INSTALLATION (GOOD) •...

  • Page 9: Exterior Ducting Installation

    EXTERIOR DUCTING INSTALLATION WEATHERHOOD LOCATION OUTSIDE CORNER INSIDE CORNER • Decide where your intake and exhaust hoods will be located. 36" (1m) 36” (1m) min. min. Locating the Intake Weatherhood • Should be located upstream (if there are prevailing winds) from the 6' (2m) exhaust outlet.

  • Page 10: Interior Ducting Installation

    Interior ducting installation • To maximize airflow through the ductwork system, all ducts should be kept short and have as few bends or elbows as possible. • 45º elbows are preferable to 90º. • Use “Y“ ducts instead of “T” ducts whenever possible. •...

  • Page 11: Erv Installation

    ERV installation LOCATION The ERV must be located in a conditioned space where it will be possible to conveniently service the unit. Typically the ERV would be located in the mechanical room or an area close to the outside wall where the weatherhoods will be mounted.

  • Page 12: Mounting

    Mounting MOUNTING BRACKET 1 Insert the middle screw with washer in the mounting bracket through 2 Insert screws with washers on both side of the bracket to secure. the rubber insulator. Ensure the bracket is straight. 3 Remove the screw and the washer on the unit to install bracket 4 Install bracket and replace screw and washer.
  • Page 13 6 Secure both side of the unit using the same method as step 1. Mounting CHAIN - OPTION 1 Place your fastening hooks on the strapping board, the floor joists or underneath the concrete floor. 2 Attach a hanging chain to each screw paired with a washer (provided) in the top 4 corners of the unit and tighten.

  • Page 14: Airflow Adjustment & Balancing

    Airflow adjustment & balancing BALANCING THE AIRFLOWS IS CRUCIAL TO ENSURE OPTIMAL OPERATION OF THE UNIT. IF THE AIRFLOW IS NOT PROPERLY BALANCED, THE FOLLOWING ISSUES MAY OCCUR: • SIGNIFICANT POSITIVE OR NEGATIVE PRESSURE INSIDE THE HOUSE • UNIT’S EFFICIENCY MAY BE NEGATIVELY AFFECTED •...

  • Page 15: Low Voltage Control Systems

    Airflow balancing (Cont'd) Adjusting airflows A damper is integrated into the Fresh Air to Building collar. This damper replaces the installation of a separate damper into the Fresh Air to Building ducting line. The damper-collar is pre-set in the fully opened position. If the procedure requires a reduction in airflow to the fresh air duct, simply turn the adjustable arm located on the side of the collar counter clockwise until desired airflow is obtained.
  • Page 16 WALL CONTROLS * Please see instruction manuals for individual controls for proper wiring and set up of control systems. 1. Ensure that unit is not plugged when connecting the control 2. Recirculation mode is only available with the Flex100H ES, HERO series and the models with the “R” suffix at the end of the model number.
  • Page 17 WALL CONTROLS (CONT'D) EDF SERIES FEATURES CONNECTS TO • MODE button provides 3 modes of operations: Ventilation , Recirculation and Standby EDF7 • User selected fan speed: Reduced, Medium, Normal and 20 minutes per hour • AUTO setting allows the homeowner to deactivate the dehumidistat •...

  • Page 18: Wiring Diagram

    Wiring diagram...
  • Page 19 Wiring diagram (CONT'D) WIRING DIAGRAM TO Standard Accessory Control Contact Standard Furnace Interlock Wiring FURNACE THERMOSTAT TERMINALS FOUR WIRE TWO WIRE heating only FOR A FURNACE CONNECTION TO A COOLING SYSTEM: On some newer furnaces and older FURNACE thermostats, energizing the R and 24-VOLT TERMINAL BLOCK G terminal at the furnace has the...

  • Page 20: Troubleshooting

    Troubleshooting Problem Causes Solutions Air is too dry Dehumidistat control is set too low Increase the desired level of humidity. Change ventilation mode from continuous mode to standby. ERV out of balance Have contractor balance ERV airflows Air is too humid Dehumidistat control is set too high Reduce the desired level of humidity.

  • Page 21: Erv Core Washing Instructions

    Filters and ERV core washing instructions For proper maintenance of your energy recovery core please follow these instructions Remove the air exhaust filter by sliding it out. Rotate the metal plate holding the ERV core and intake air filter in place and remove filter.

  • Page 22: Erv Maintenance Chart

    ERV maintenance chart Limited Warranty • The Energy recovery Enthaply core has limited 5 year warranty. Maintenance Required Recommended Frequency Date Maintenance Performed Check and Clean Filters Every 3 months or if • The warranty is limited to 5 years on parts and 7 years on fans from the dirty date of purchase, including parts...
  • Page 23 No. d'article #: 445498 Date de révision: 2020-11-02 Manuel d'installation FIT ® 120E Ventilateur récupérateur d'énergie PARTS IN THE BOX Ventilateur récupérateur d'énergie Fit120E, 1 pc Support muraux, 1 pc Équerre d'assemblage, 2 pcs Manuel d'installation, 1 pc Votre système de ventilation doit être installé conformément aux exigences de la province où vous habitez ou, à défaut de telles exigences, conformément à...
  • Page 24 Note Avertissement/ Information Information Conseil Note importante technique pratique VEUILLEZ LIRE ET CONSERVER CES INSTRUCTION À fin d’installation résidentielle seulement Avant de procéder à l’installation, examinez avec soin la façon dont le système fonctionnera s’il est relié à tout autre appareil mécanique, notamment une fournaise à air pulsé ou un appareil de traitement d’air dont la pression statique est plus élevée.
  • Page 25 TABLE DES MATIÈRES DÉTERMINER VOS BESOINS DE VENTILATION ........... . . 26 CONDITIONS D'OPÉRATION .

  • Page 26: Déterminer Vos Besoins De Ventilation

    DÉTERMINER VOS BESOINS DE VENTILATION Méthode compte de pièces Pi 3 /min (L/s) Liste des pièces Nombre de pièces PCM Required x 10 L/s (20 pi 3 /min) Chambre principale 3 /min Si oui, ajoutez 10 L/s (20 pi Sous-sol oui ou no Sinon = 0 x 5 L/s (10 pi 3 /min)

  • Page 27: Exemples D'installation

    Exemples d'installation Installation suggéré pour: Exemple seulement - La configuration des conduits peut être différente selon le modèle. • Plinthe à eau chaude • Chauffage de planché • Plinthe électriques • Thermopompe mural bibloc Avantages: Fourni la meilleure SYSTÈME ENTIÈREMENT SPÉCIALISÉ répartition de l’air frais dans (NOUVELLE CONSTRUCTION) la maison;...

  • Page 28: Système Partiellement Spécialisé

    Exemples d'installation (Suite) Installation suggérée pour: RACCORDEMENT DIRECT du FLUX D’AIR D’APPROVISIONNEMENT à la BOUCHE DE REPRISE • Fournaise centrale (unité D’AIR DE LA FOURNAISE de traitement d’air, air (L’air vicié est aspiré à partir des endroits clés de la maison.) climatisé...

  • Page 29: Installation Simplifiée

    Exemples d'installation (Suite) Installation suggérée pour: RACCORDEMENT DIRECT du FLUX D’AIR D’APPROVISIONNEMENT et du FLUX D’AIR ÉVACUÉ • Lorsque la salle de bain DU VRE à la BOUCHE D’AIR DE LA FOURNAISE et la cuisine ont déjà un système d’échappement INSTALLATION SIMPLIFIÉE (BONNE) •...
  • Page 30 Exemple d'installation (Suite) Installation suggérée pour: RACCORDEMENT DIRECT du FLUX D’AIR D’APPROVISIONNEMENT du VRE à la BOUCHE DE • Lorsque la salle de bain REPRISE D’AIR DE LA FOURNAISE et la cuisine ont déjà un système d’échappement INSTALLATION SIMPLIFIÉE (BONNE) •...

  • Page 31: Installation Des Conduits Extérieurs

    INSTALLATION DES CONDUITS EXTÉRIEURS EMPLACEMENT DES HOTTES Coin extéreur Coin intérieur OUTSIDE CORNER INSIDE CORNER • Décidez de l’emplacement des hottes d’aspiration et d’évacuation. 36po (1m) 36po (1m) 36" (1m) 36” (1m) min. min. Emplacement de la hotte d’aspiration • Doit être située en amont de la sortie d’évacuation (en présence de vents 3pi (900 mm) dominants).

  • Page 32: Installation Des Conduits Intérieurs

    Installation des conduits intérieurs • Pour maximiser le débit d’air dans le réseau de conduits, assurez-vous que tous les conduits sont le plus court et le plus droit possible. • Il est préférable d’utiliser des coudes de 45 degrés plutôt que des coudes de 90 degrés. •...

  • Page 33: Installation Du Vre

    Installation du VRE EMPLACEMENT Le VRE doit être situé dans un endroit chauffé où il sera possible d’en effectuer l'entretient convenablement. Généralement, le VRE doit être situé dans la chambre des appareils mécaniques ou à proximité. S’il n’y a pas de sous-sol ou si le sous-sol ne convient pas, il est possible d’installer l’appareil dans la lingerie ou dans la buanderie.

  • Page 34: Montage

    MONTAGE SUPPORT 1 Insérez la vis et la rondelle du milieu dans le support de montage à 2 Insérez les vis et rondelles des deux côtés du support pour fixer. travers l'isolant en caoutchouc. Assurez le support est droit. 3 Enlevez la vis et la rondelle de l'appareil pour placer le support. 4 Installez le support et remettre la vis et la rondelle.
  • Page 35 6 Fixer les deux côtés de l'appareil en utilisant le même procédé que l'étape 1 MONTAGE CHAÎNES - OPTION 1 Installez les crochets de fixation sur la fourrure, les solives de plancher ou sous le plancher de béton 2 Suspendez la chaîne à chaque vis appariée avec une rondelle (fournis) situés aux quatre coins supérieurs du VRE et serrez.

  • Page 36: Équilibrage Du Débit D'air

    Équilibrage du débit d'air SI LES FLUX D’AIR DE L’APPAREIL NE SONT PAS CORRECTEMENT ÉQUILIBRÉS… • L’EFFICACITÉ DE L’APPAREIL PEUT ÊTRE RÉDUITE. • DES DOMMAGES AU NOYAU DE RÉTABLISSEMENT DE LA CHALEUR PEUVENT SURVENIR. • UN REFOULEMENT DE L’AIR DANS VOS APPAREILS DE CHAUFFAGE À COMBUSTION •...

  • Page 37: Ajustement Des Débits D'air

    Équilibrage du débit d'air (suite) Ajustement des débits d'air Un registre est intégré dans le collet d'air frais distribué à l'intérieur. Ce registre remplace l'installation d'un registre dans les conduits de distribution d'air frais à l'intérieur. Par défaut, le registre du collet est complètement ouvert. Si la procédure nécessite une réduction du flot d'air dans le conduit d'air frais, simplement tournez, dans le sens antihoraire, la molette de positionnement située sur le côté...

  • Page 38: Systèmes De Contrôle À Basse Tension

    COMMANDES MURALES * Veuillez consulter les manuels d’instructions des dispositifs de commande individuels pour connaître la bonne configuration de câblage et l’installation adéquate des systèmes de commande. 1. Assurez-vous que l’appareil n’est pas branché lorsque vous reliez la commande. 2. Le mode de recirculation n’est offert que sur les modèles Flex100H ES, Série HERO et les modèles dont le numéro de modèle comporte le suffixe « R »...
  • Page 39 COMMANDES MURALES (SUITE) SÉRIE EDF CARACTÉRISTIQUES RELIER À • BOUTON DE SÉLECTION offrant 3 modes de fonctionnement : ventilation, recirculation et attente. EDF7 • Vitesse du ventilateur sélectionnée par l’utilisateur : réduite, moyenne, ordinaire et 20 minutes par heure. • Mode AUTO permettant au propriétaire de désactiver le déshumidistat. •...

  • Page 40: Schémas Électriques

    Schémas électroniques...
  • Page 41 Schémas électroniques (SUITE) CONNEXION ÉLECTRIQUE Câblage standard de synchronisation avec une fournaise Standard Furnace Interlock Wiring À UNE FOURNAISE BORNES DU THERMOSTAT TERMINALS TERMINALS FOUR QUATRE FILS WIRE DEUX FILS TWO WIRE chauffage seulement heating only DANS LE CAS D'UNE FOURNAISE RACCORDÉE À...

  • Page 42: Dépannage

    Dépannage Problème Causes Solutions L’air est trop sec – Le déshumidistat est réglé trop bas – Augmentez le niveau voulu d’humidité. Faites passer le mode de ventilation de « continu » à « attente ». – Le VRE est déséquilibré –...

  • Page 43: Instruction De Nettoyage Du Noyau Récupérateur D'énergie

    Instructions de nettoyage des filtres et du noyau récupérateur d'énergie Pour un bon entretien de vos filtres et de votre noyau de récupération d'énergie suivez ces instructions Retirez le filtre d'échappement d'air en le faisant glisser. Tourner la plaque de métal qui maintien le noyau du VRE et filtre d'entré...

  • Page 44: Parts List

    Tableau d'entretien du VRE La meilleure garantie limitée sur le marché • Le noyau récupérateur d'énergie Entretien requis Fréquence recommandée Date de l'entretien bénéfice d'une garantie limitée de 5 ans Vérifiez et nettoyez les à chaque 3 mois, ou s'ils filtres sont sales •...

  • Page 45: Liste Des Composantes

    Parts list • Liste des composantes FIT120E BOM # Description (463271) Kit,Repl,Motor,R2E190 Rad,Mini 428515 Electrostatic Filters Kit 422580 Kit,Enth Cell,FIT120E 422997 Capacitors 8uF 410012 Kit,RV-CTRL,Replacement,H:F 428252 Auto-Transformer 411963 Collar 5”, Oval, w/Stop 412826 Collar 5”, Oval, wo/Stop 412827 Screw, Set, Slotted, 8-32 x 5/16” 412836 Cap, w/Tab, Plastic, Tapered 412839...
  • Page 46 Note...
  • Page 47 Note...
  • Page 48 Fantech reserves the right to make technical changes. Fantech se réserve le droit de faire des changements For updated documentation please refer to www.fantech.net techniques. Pour de la documentation à jour, s'il vous plaît se référer au www.fantech.net Fantech®...
