Dealer / Installer:
End User:
WARNING
WARNING
Failure to follow all of these instructions may result in death or serious injury
Always drive the king pin into the hitch throat and do not drop the king pin from above into the
hitch head to avoid incorrect hook-ups. Please read Operating Instruction to understand how this
The Husky 16K S 5
"wedge"; such as the REESE Sidewinder, REESE Revolution, 5
these products may damage this product and will void the warranty.
All Products limited to Vehicle Tow Rating, see Vehicle Owners Manual. Visit www.huskytow.com for Warranty Information / Tech Support / Product Updates.
2021 Keystone Automotive Operations Inc. All Rights Reserved. 08/05/2021-Rev8

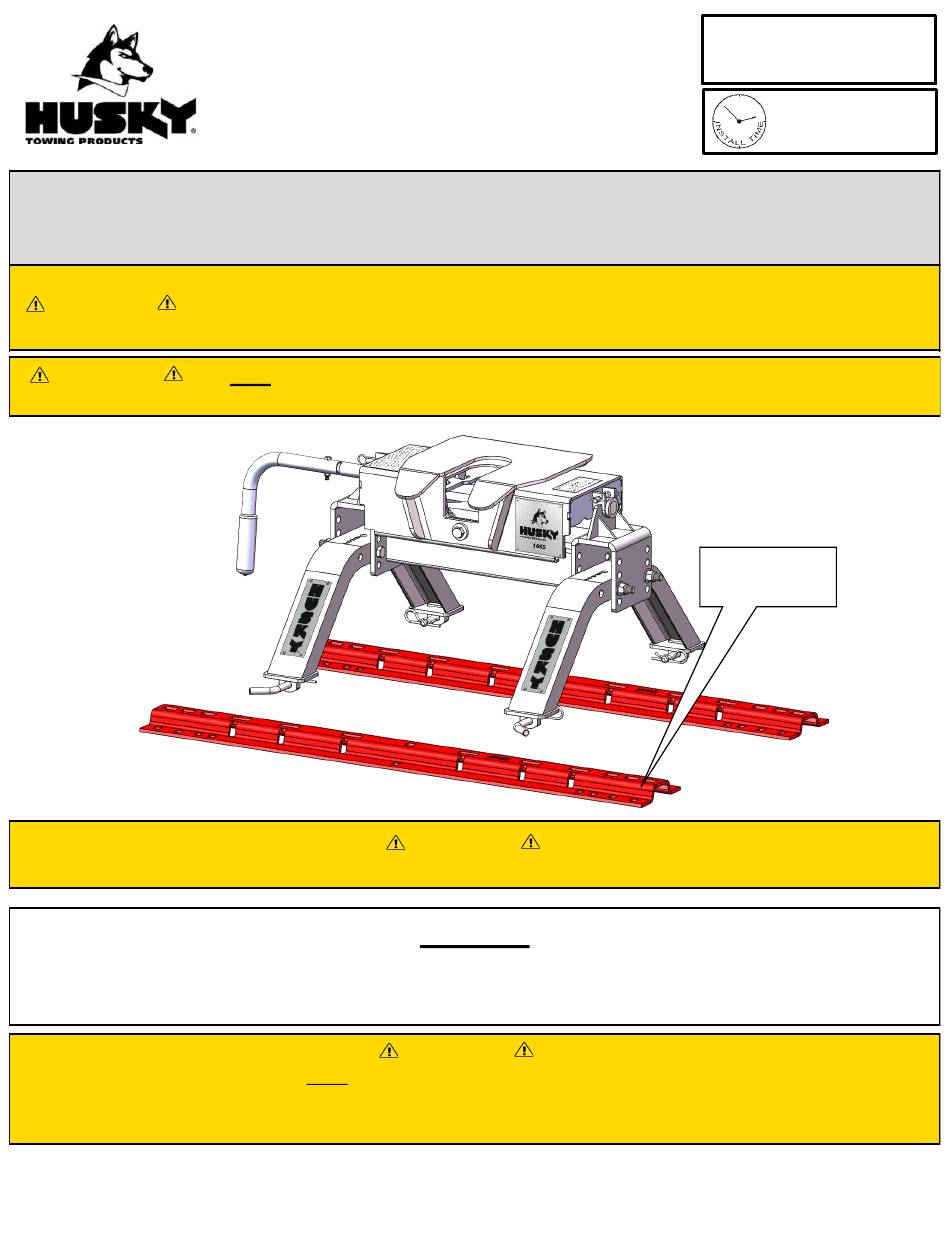

Assembly, Installation, Operation and
Maintenance Instructions
16K S 5th Wheel Hitch
31313 (Hitch Head & Cross Member)
31314 (2 Uprights)
Provide a copy of these instructions to the end user of this product. These
instructions provide important operating and safety information for proper usage of
this product. Demonstrate the proper use of the product with the end user. Have the
end user demonstrate that they understand the proper use of the product.
Read and follow all instructions included in this manual. Ask your Dealer / Installer for
assistance if you do not understand the proper use of the product. Never remove any
decals from the product. Failure to follow these instructions can result in injury or
death.
DO NOT EXCEED Recommended towing limits. SEE VEHICLE'S OWNER'S
MANUAL.
important Safety Feature operates.
th
Wheel is NOT to be used with rotating pin boxes or pin boxes that require a
WARNING
NOTICE
WARNING
P/N:
31313/31314
90-120 minutes
Base Rails Not
Included.
th
Airborne Sidewinder. Use of
Page-1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 31313 and is the answer not in the manual?

Questions and answers

Related Manuals for Husky 31313

Summary of Contents for Husky 31313

  • Page 1 31313/31314 Maintenance Instructions 16K S 5th Wheel Hitch 90-120 minutes 31313 (Hitch Head & Cross Member) 31314 (2 Uprights) Dealer / Installer: Provide a copy of these instructions to the end user of this product. These instructions provide important operating and safety information for proper usage of this product.

  • Page 2: Tools Required

    • Caution: The Husky 16K S is recommended for use only in truck beds 6 feet or longer. A Husky EZ Roller combined with a 16K S Hitch is recommended for short bed truck of less than 8 ft but longer than 6 ft.

  • Page 3: Prior To Installation

    The distance from the back of the truck cab to the center of the King Pin (Dim X) should be 4” greater than one-half the trailer width (Dim Y) If towing with a short bed truck (less than 8ft but longer than 6ft.) Husky Towing recommend the use of a Husky EZ Roller for increased turning clearance at slow maneuvering speeds.
  • Page 4 Assembly & Installation Procedures 1. Hitch Assembly a) If using pre-existing base rails, ensure that the center to center (fore and aft) distance is 22” and that there are two pairs of slots in the base rails that are 20 5/8” apart (side to side).
  • Page 5 d) Shims 32043 are provided to adjust crossmember and uprights. Use only if needed for proper alignment. Shim 32043 Place shim on either side as needed e) NOTE: See page 10 for complete height adjusting instructions. IMPORTANT: The ideal centerline location of the 5thWheel Hitch should be positioned between 1”...
  • Page 6 Hitch Handle Assembly a. Place the hitch head onto the adjustable cross member and secure with the supplied 3/8" clevis pins and hair pins. Check for freedom of movement. b. Rotate the handle shaft while pulling it straight out, once the shaft starts sliding out of the guide tube pull it all the way out to lock the hitch head in the open position.
  • Page 7 View of final assembly of 16K S 5 Wheel System. g) Rotate the handle straight up and pull out until it is in the locked open position. Understanding The Safety Features Of your New HUSKY 5 Wheel. The HUSKY 16K S 5 wheel hitch comes standard with a visual aid to indicate what the current status is of the king pin locking mechanism.
  • Page 8 There is another visual aid that indicates if the hitch head is closed and locked. This is shown in the picture below with a green shaft that protrudes from the side of the hitch head. If the king pin has been correctly installed into the mouth of the hitch head the slide bar will close, the red indicating sleeve will disappear and the green indicator pin will protrude out as shown below.
  • Page 9 Operating Instructions About Your Husky 16K S The Husky 16K S 5th Wheel Hitch System is designed to tow 5th Wheel Trailers with a Gross Vehicle Weight Rating up to 16,000 lbs. Do not exceed the rated capacity as it will create an unsafe towing condition.
  • Page 10 If necessary, adjust the cross member to the proper height, ensuring the fasteners are re-torqued to 75 ft. lbs. Ensure the 5th Wheel Trailer wheels are blocked front & rear & that the rear stabilizer jacks are fully retracted. Also make sure the 5 Wheel Trailer landing leg feet are on a stable surface.
  • Page 11 WARNING NEVER LOWER THE KING PIN INTO THE HITCH USING THE TRAILER JACKS. THIS IS A VERY DANGEROUS PRACTICE AND WILL RESULT IN THE KING PIN SITTING ON TOP OF HITCH INSTEAD OF INSIDE. THE TRAILER COULD THEN BECOME DETACHED FROM THE TRUCK DURING TOWING CAUSING SERIOUS DAMAGE AND POSSIBLY INJURY OR DEATH.

  • Page 12: Maintenance

    Failure to do so could result in severe injury. Periodically inspect your Husky 16K S for wear or damage. If excessive wear or damage is found, contact your installing dealer or HUSKY technical support staff at www.huskytow.com...
  • Page 13 Follow all state, local and provincial driving and towing laws in the location you are driving in. Not following your tow vehicle, trailer, and Husky instructions/manuals can result in a fatal accident. Check Your Equipment Please refer to the MAINTENANCE section. Periodically check the condition of all your towing equipment and keep it in top condition.

  • Page 14: Troubleshooting

    Look for a ridge at the front edge of the locking bar. If found, file away the ridge and lubricate locking bar. Contact the Husky warranty dept. at 1-877-544- 4449, or contact your dealer/installer if locking bar is damaged rather than worn.
  • Page 15 Problem What To Look For What To Look For Locking bar does not lock into the Missing spring on trip mechanism. Contact technical support for open position. replacement spring. Missing or damaged trip mechanism. Inspect trip mechanism. The trip mechanism should not be bent, and the spring should be attached and have good tension.

  • Page 16: Parts Listing

    16K S HITCH HEAD RETAINING PINS SHIM KIT ITEM NO. Description PIN, 1/2" BASE RAIL PIN, 1/2" HAIR UPRIGHTS (NOT INCLUDED WITH 31313) HEX HEAD BOLT, 1/4-20 UNC X 1.375 LG HANDLE NUT, NYLON LOCK, 1/4-20 UNC 16K S 5TH WHEEL HEAD ASSEMBLY PIN, 3/8"...

  • Page 17: Warranty Terms

    Husky Towing Products and Keystone Automotive Operations Inc. with proof of purchase by the original purchaser. The original purchaser shall pay all transportation and shipping costs associated with the return of the defective product and the defective product shall become the property of Keystone Automotive Operations Inc.
  • Page 18 Appendix A Weighing Truck and 5th Wheel Trailer. Weigh the Truck and 5th Wheel on a public weigh scale. Public weigh scales can be found at Some Truck Stops, or they can be located from Yellow pages or on the Internet. Weigh the Truck and 5th Wheel in 3 stages as shown in the sketch.
  • Page 19 Summarizing Weighing GCW (Truck & 5th Wheel Trailer) = weight 1 GAW of front axle (Truck) = weight 1 – weight 2 GVW (Truck) = weight 1 – weight 3 GAW of rear axle (Truck) = weight 2 – weight 3 GAW of axles (5th Wheel Trailer) = weight 3 WARNING...
  • Page 20 AVERTISSEMENT La sellette Husky 16K S ne doit PAS être utilisée avec des boîtiers à broches rotatives ou des boîtiers à broches nécessitant une “cale”, comme le REESE Sidewinder, le REESE Revolution, le 5e Airborne Sidewinder.

  • Page 21: Outils Requis

    • Attention : l'utilisation du Husky 16K S est recommandée uniquement pour les véhicules dotés d'une plate-forme de 6 pieds ou plus. Un rouleau Husky EZ Roller combiné à un attelage 16K S est recommandé pour les véhicules à plate-forme courte de moins de 8 pieds, mais de plus de 6 pieds.

  • Page 22: Avant L'installation

    Pivot d’attelage En cas de remorquage avec un véhicule à plateau court (moins de 8 pieds mais plus de 6 pieds), Husky Towing recommande d'utiliser un Husky EZ Roller pour augmenter l'espace de braquage à des vitesses de manœuvre lentes.
  • Page 23 Procédures d’assemblage et d’installation 1. Assemblage de l’attelage Si vous utilisez des rails de base préexistants, assurez-vous que la distance centre à centre (avant et arrière) est de 22”. Assurez-vous également qu'il y ait deux paires de fentes dans les rails de base et que celles-ci sont espacées de 20 5/8" (de côté à côté). Dans le cas contraire, contactez votre revendeur local qui vous conseillera pour le choix et l'installation des rails de base appropriés.
  • Page 24 d) Les cales 32043 sont fournies pour ajuster la traverse et les montants. Utilisez-les uniquement si cela est nécessaire pour un alignement correct. Cale 32043 Traverse Montant Placez une cale de chaque côté si cela est nécessaire e) REMARQUE : Voir page 10 pour des instructions complètes sur le réglage de la hauteur.
  • Page 25 Assemblage de la poignée d’attelage a. Placez la tête d'attelage sur la traverse réglable et fixez-la à l'aide des axes de chape de 3/8" et des pinces fournis. Vérifiez la liberté de mouvement. b. Tournez l'arbre de la poignée tout en le tirant vers l’extérieur. Une fois que l'arbre commence à...
  • Page 26 Comprendre les caractéristiques de sécurité de votre nouvelle sellette HUSKY. La sellette HUSKY 16K S est livrée de série avec une aide visuelle indiquant l'état actuel du mécanisme de verrouillage du pivot d'attelage. Notez que l’arbre de poignée sur l’illustration ci- dessous dispose d’un manchon indicateur rouge.
  • Page 27 Il existe une autre aide visuelle qui indique si la tête d'attelage est fermée et verrouillée. Elle est représentée sur l'illustration ci-dessous par un axe vert qui dépasse du côté de la tête d'attelage. Si le pivot d'attelage a été correctement installé dans l'embouchure de la tête d'attelage, la barre coulissante se ferme, le manchon indicateur rouge disparaît et l'axe indicateur vert apparaît, comme illustré...
  • Page 28 À propos de votre Husky 16K S Le système d'attelage Husky 16K S est conçu pour remorquer des convois à 5 roues dont le poids nominal brut peut atteindre 16 000 lbs. Ne dépassez pas la capacité maximale car cela créerait une situation de remorquage dangereuse.
  • Page 29 Si nécessaire, ajustez la traverse à la bonne hauteur, en veillant à ce que les fixations soient à nouveau serrées à 75 ft. lbs. Assurez-vous que les roues de la remorque soient bloquées à l'avant et à l'arrière et que les vérins stabilisateurs arrière sont complètement rétractés.
  • Page 30 AVERTISSEMENT N'ABAISSEZ JAMAIS LE PIVOT D'ATTELAGE DANS L'ATTELAGE EN UTILISANT LES VÉRINS DE LA REMORQUE. IL S'AGIT D'UNE PRATIQUE TRÈS DANGEREUSE. LE PIVOT D'ATTELAGE SE RETROUVERAIT SUR LE DESSUS DE L'ATTELAGE PLUTÔT QU'À L'INTÉRIEUR. LA REMORQUE POURRAIT ALORS SE DÉTACHER DU VÉHICULE PENDANT LE REMORQUAGE ET CAUSER DE GRAVES DOMMAGES, VOIRE DES BLESSURES OU LA MORT.
  • Page 31 Le non- respect de cette consigne peut entraîner des blessures graves. Inspectez régulièrement votre Husky 16K S pour détecter toute usure ou tout dommage. Si vous constatez une usure ou un dommage trop important, contactez votre revendeur ou le personnel d'assistance technique HUSKY à...
  • Page 32 Respectez toutes les lois nationales, locales et provinciales relatives à la conduite et au remorquage dans la région où vous conduisez. Le non-respect des instructions/manuels relatifs au véhicule tracteur, à la remorque et à Husky peut entraîner un accident mortel. Contrôlez votre équipement Veuillez vous reporter à...
  • Page 33 Recherchez une arête sur le bord avant de la barre de verrouillage. Si c'est le cas, limez l'arête et lubrifiez la barre de verrouillage. Contactez le service de garantie Husky au 1-877-544-4449, ou contactez votre revendeur/ installateur si la barre de verrouillage est endommagée plutôt qu'usée.
  • Page 34 Problème Ce qu’il faut chercher Solution La barre de verrouillage ne se Ressort manquant sur le mécanisme Contactez le service technique pour verrouille pas en position ouverte. de déclenchement. obtenir un ressort de remplacement. Mécanisme de déclenchement Inspectez le mécanisme de manquant ou endommagé.

  • Page 35: Liste Des Pièces

    ENSEMBLE DE CALES PIÈCE N° Description PIVOT, RAIL DE BASE ½” PIVOT, PINCE 1/2" MONTANTS (NON FOURNIS AVEC LE MODÈLE 31313) VIS À TÊTE HEXAGONALE, 1/4-20 UNC X 1.375 LG POIGNÉE ÉCROU, ÉCROU NYLOC, 1/4-20 UNC ENSEMBLE DE LA TÊTE DE SELLETTE 16K S PIVOT, PINCE 3/8"...

  • Page 36: Conditions De Garantie

    Si un produit présente un défaut de fabrication ou de matériau, il sera remplacé ou réparé au choix de Husky Towing Products et de Keystone Automotive Operations Inc. avec une preuve d'achat par l'acheteur d'origine. L'acheteur d'origine doit payer tous les frais de transport et d'expédition liés au retour du produit défectueux et le produit défectueux devient la propriété...
  • Page 37 Annexe A Pesée d'un véhicule accompagné d'une remorque. Pesez le véhicule et la remorque sur une balance publique. Les balances publiques se trouvent dans certains relais routiers, dans les pages jaunes ou sur Internet. Pesez le véhicule et la remorque en 3 étapes comme indiqué sur l’illustration. Étape 1, pesez le véhicule et la remorque.
  • Page 38 Récapitulatif de la pesée PTR (véhicule + remorque) = poids 1 PBE de l’essieu avant (véhicule) = poids 1 – poids 2 PTAC (véhicule) = poids 1 – poids 3 PBE de l’essieu arrière (véhicule) = poids 2 – poids 3 PBE des essieux (remorque) = poids 3 AVERTISSEMENT LE DÉPASSEMENT DE TOUT POIDS MAXIMAL EST DANGEREUX.
