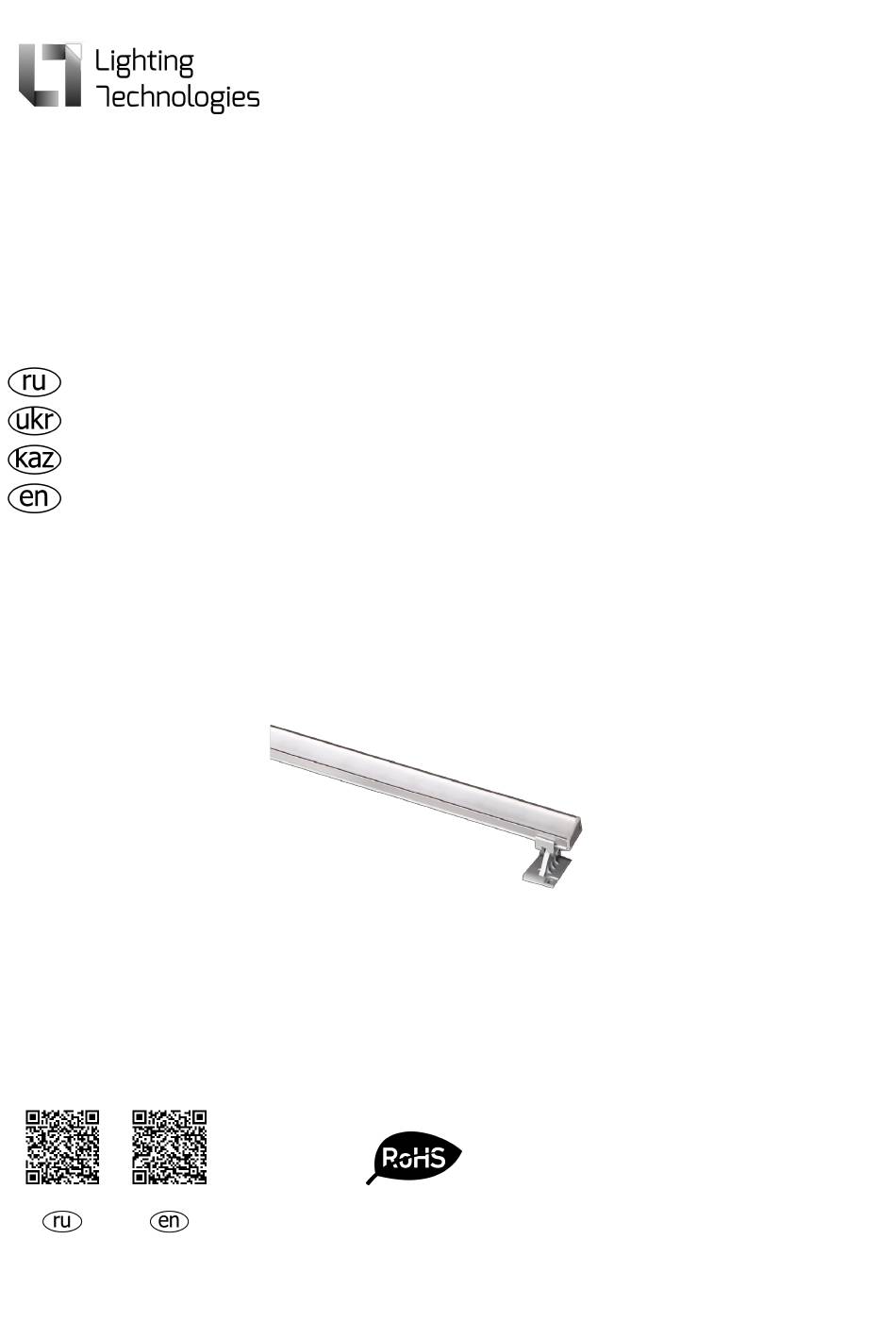

- Page 1 WASHLINE MINI Паспорт Паспорт Төлқұжат Manual...
- Page 2 ағын, лм лм/Вт Luminous Rated power, Luminous flux, Name Code CCT** CRI, Ra efficiency, lm/W WASHLINE MINI LED 12 (40) 1100000110 2700 1050 2700K 1000 WASHLINE MINI LED 16 1100001390 4000 D120 4000K 1000 >75 1000 WASHLINE MINI LED 16 D40...
- Page 3 Угол Вр.импульса Класс Пусковой Длина(А), Ширина (В), Высота(С), рассеивания пуск.тока, энергоэффе Масса, кг ток, А мм мм мм , ͦ мкс ктивности Кут Тр. імпульсу Клас Пусковий Довжина Ширина (В), Висота (С), розсіювання пус. струму, енергоефек Маса, кг струм, А (А), мм...
- Page 4 Ескертулер: - ** КЦТ - бұл түс температурасы коррелирован. - ±10% көрсетілген номиналды қуаттылығының мәндеріне рұқсат. - Көрсетілген номиналды жарық ағыны, салмағы ±10%. - Түс температурасының көрсетілген номинал мәндеріне шек ±300К - Шамшырақтар В тұрақты тоқ желісінде жүйесінде жұмыс жасауға есептелінген. - Kуаттандыру...
- Page 5 ПАСПОРТ Комплект поставки - Светильник, - 1 - Паспорт, - 1 - Упаковка, - 1 - Монтажные кронштейны, - 2 Назначение и общие сведения - Светильник настенный, на полупроводниковых источниках света (светодиодах) предназначен для архитектурного освещения снаружи помещений. - Источник света, содержащийся в светильнике, может быть заменен только производителем...
-
Page 6: Схема Подключения
1. Распаковать светильник, закрепить его на опорной поверхности при помощи регулируемых кронштейнов (на рис. A - кронштейн, B - распределительная коробка, C - герметичный коннектор, D - заглушка). 2. Подвести с помощью клеммников и распределительной электрической коробки (не входят в комплект поставки светильника) кабели питания. Подключать провода необходимо в... - Page 7 - Светильник является обслуживаемым прибором. При установке светильника необходимо предусмотреть возможность свободного доступа для его обслуживания или ремонта. Завод-производитель не несет ответственности и не компенсирует затраты, связанные со строительно-монтажными работами и наймом специальной техники при отсутствии свободного доступа к светильнику для его обслуживания или ремонта. - Гарантийный...
- Page 8 ПАСПОРТ Комплект поставки - Світильник, - 1 - Паспорт, - 1 - Упаковка, - 1 - Монтажні кронштейни, - 2 Призначення та загальні відомості - Світильник настінний, на напівпровідникових джерелах світла (світлодіодах) призначений для архітектурного освітлення зовні приміщень. - Джерело світла, що міститься в світильнику, може бути замінено тільки виробником або його...
-
Page 9: Схема Підключення
1. Розпакувати світильник, закріпити його на опорній поверхні за допомогою кронштейнів що регулюються (на мал. A - кронштейн, B - розподільна коробка, C - герметичний коннектор, D - заглушка). 2. Підвести за допомогою клемників та розподільної електричної коробки (не входять до комплекту... - Page 10 - Світильник є обслуговуючим приладом. При установці світильника необхідно передбачити можливість вільного доступу для його обслуговування або ремонту. Завод-виробник не несе відповідальності та не компенсує витрати, пов'язані з будівельно-монтажними роботами та наймом спеціальної техніки при відсутності вільного доступу до світильника для...
- Page 11 ТӨЛҚҰЖАТ Жеткізілім жиынтығы - Шамдал, - 1 - Төлқұжат, - 1 - Орам, - 1 - Құрастыру кронштейндері, - 2 Міндетті және жалпы мәліметтер - жарға қондыратын шамшырақ, жартылай өткізгішті жарық көздерінде (жарық диодтарында) сырттай бөлмелерге сәулет-құрылыстық жарық түсіру үшін арналған. - Шамшырақтың...
- Page 12 1. Шамдалды орамадан алыңыз, реттегіш кронштейндері арқылы оны тіреуіш бетіне бекітіңіз (суретте А-кронштейн, В-таратқыш қорап, С-герметикалық коннектор, D-бітеуіш). 2. Клеммдер мен бөліп тарататын электрлі қораптар (шамшырақ жиынтығына кірмейді) арқылы қорек кабелін/басқарушы тартыңыз. Полярлыққа сәйкес сымдарды қосу керек: «L1» – фаза, «N» – нөл. 3.
- Page 13 - Шамшырақ қызмет көрсету құрылғысы боп табылады. Шамшырақты қондырғанда оның еркін қызмет көрсету немесе жөндеу кезіндегң кедергісіз қол жеткізуін қамтамасыз ету қажет. Өндіруші-зауыт шамшырақтың техникалық қызмет көрсету немесе жөндеу жұмыстарын өткізу үшін шамшыраққа еркін қол жеткізу болмаған кезде құрылыс жұмыстары немесе арнайы жабдықтарды жалдауға байланысты шығындарды өтемейді және...
-
Page 14: Delivery Set
MANUAL DELIVERY SET - Luminaire, - 1 - Manual, - 1 - Package, - 1 - Installation brackets, - 2 FUNCTION - wall luminaire with LED light source is designed for architectural outdoor lighting. - Replacement of the luminaire light source is available in the factory or in a specialized service. - Luminaire corresponds to the safety requirements IEC 60598-2-2, EN 55015. -
Page 15: Connection Schemes
2. Bring mains/control cables using terminal blocks and junction box (not included in luminaire's delivery set). Cable connection sholuld be done with appropriate polarity: "L1" - phase, "N" - neutral. 3. Seal cable entry in the junction box (with special flanges and silicone). 4. - Page 16 - The service life of the luminaires under normal climatic conditions subject to installation and usage instructions is: 8 years – for luminaires with body and/or optical parts (diffuser) made of polymeric materials. 10 years - all other luminaries. - The manufacturer reserves the right to make modifications to the product that improve its end-user performance.
