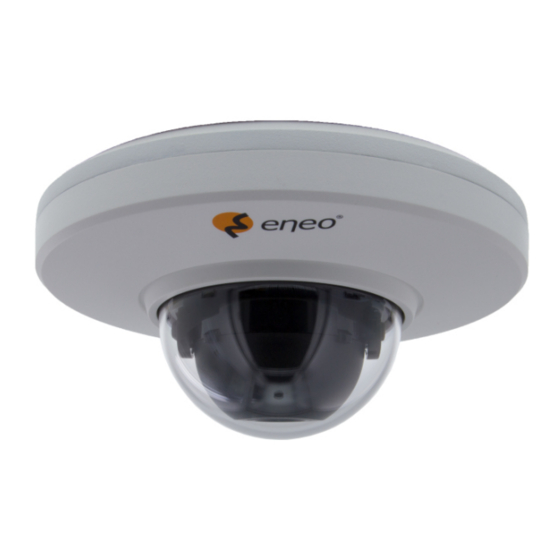

- Page 1 Quick Installation Guide 1/2,8” Network Dome, PoE, 1920x1080, ONVIF, Day&Night, 3.7mm, Indoor NXD-880F37P...
-
Page 2: Table Of Contents
Table of content Sicherheitshinweise ......................3 Komponenten ........................3 Layout ..........................4 Installation ........................5 Kamerainstallation ................................5 Anschluss an RJ-45...............................6 Schlitz für MicroSD-Speicherkarte .........................6 Anschluss der Stromversorgung ..........................6 Netzwerkverbindung und IP-Zuweisung .........................6 Bedienung ........................8 Zugriff über einen Browser ............................8 Zugriff über Internet ................................9 Einstellung des Admin-Passworts über eine sichere Verbindung ..............9 Live View-Seite ................................ -
Page 3: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie auch die beiliegenden Sicherheitshinweise und lesen Sie diese Anlei- tung vor Inbetriebnahme sorgfältig durch. Wichtige Warnhinweise sind mit einem Achtung-Symbol gekennzeichnet. Wichtige Hinweise sind mit einem Hinweis-Symbol gekennzeichnet. Komponenten Das System wird mit den folgenden Komponenten geliefert: •... -
Page 4: Layout
Layout Name Beschreibung Alarmkabel Gelb: Alarmeingang, schwarz: GND (Masse), blau: Alarmausgang Netzkabel Kabel für Stromversorgung (12V DC) Ethernet-Kabel Kabel für Ethernet (POE) -
Page 5: Installation
Installation Kamerainstallation Entfernen Sie den Inhalt vorsichtig aus der Verpackung und vergewissern Sie sich, dass während der Lieferung nichts beschädigt wurde. 1. Bohren Sie die Löcher für die Schrauben mithilfe der beiliegenden Bohrschablone in die Decke. 2. Trennen Sie die Kamera-Abdeckung von der Kamera-Basis 3. -
Page 6: Anschluss An Rj-45
Die exe-Datei des Programms kann mit einem Doppelklick direkt von der CD gestartet und benutzt werden. Nach dem Drücken des Buttons „eneo Geräte suchen“ erhalten Sie eine Liste der mit dem lokalen Netzwerk verbundenen Kameras. Markieren Sie Ihre Kamera in der Liste und... - Page 7 Wählen Sie die „Kamera IP Adresse bearbeiten“ Option um ein Fenster für die Kamera IP- Einstellungen zu erhalten. Wenn Sie fertig sind, klicken Sie den „Aktivieren“ Button um die Kameraeinstellungen zu aktualisieren. Weitere Informationen finden Sie im eneo Scan Device Tool Quick Start Guide.
-
Page 8: Bedienung
Bedienung Die Netzwerkkamera kann mit einem Windows-Betriebssystem und Browsern verwen- det werden. Die empfohlenen Browser sind Internet Explorer, Safari, Firefox, Opera und Google Chrome in Windows. Hinweis: Um das Video-Streaming mit dem Microsoft Internet Explorer zu ermögli- chen, müssen Sie Ihren Browser so einstellen, dass ActiveX Controls erlaubt werden. Zugriff über einen Browser 1. -
Page 9: Zugriff Über Internet
Zugriff über Internet Nach dem Einrichten des Zugriffs über das Internet ist die Netzwerkkamera in Ihrem lokalen Netzwerk (LAN) verfügbar. Um vom Internet aus auf die Netzwerkkamera zugrei- fen zu können, müssen Sie Ihren Breitband-Router so konfigurieren, dass eingehende Verbindungen zur Netzwerkkamera zugelassen werden. Schalten Sie dazu die Funktion „NAT-Traversal“... -
Page 10: Live View-Seite
Hinweis: Der Standardname und das Standardkennwort des Administrators lauten „admin“. Wenn das Kennwort verloren gegangen ist, muss die Netzwerkkame- ra auf die Werkseinstellungen zurückgesetzt werden. Siehe „3.8 Rücksetzen auf die Werkseinstellungen“. Live View-Seite Die Live View-Seite kann in verschiedenen Anzeigemodi angezeigt werden: 1600 x 1200, 1280 x 1024, 1280 x 720, 800 x 600, 704 x 576, 640 x 480, 352 x 288 und 320 x 240. -
Page 11: Steuerungs-Werkzeugleiste
. Mit der Video-Dropdown-Liste können Sie einen konfigurierten oder einen vorprogrammierten Video-Stream auf der Live View-Seite anzeigen. Die Stream-Profile werden unter Setup (Konfiguration) > Basic Configuration (Grundkonfiguration) > Video und Bild konfiguriert. Weitere Informationen finden Sie unter „3.5.1 Basic Configuration (Grundkonfiguration) >... -
Page 12: Netzwerkkamera-Konfiguration
Die Live View-Seite der Netzwerkkamera bietet Zugriff auf H.264, MPEG-4 und Motion JPEG Video-Streams und auf die Liste der verfügbaren Video-Streams. Andere Anwendun- gen und Clients können ebenfalls direkt auf diese Video-Streams/Bilder zugreifen, ohne die Live View-Seite aufrufen zu müssen. Netzwerkkamera-Konfiguration In diesem Abschnitt wird die Konfiguration der Netzwerkkamera beschrieben. -
Page 13: Rücksetzen Auf Die Werkseinstellungen
Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com oder auf der mitgelieferten CD verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der... - Page 14 Table of content Notices on safety ......................15 Components .........................15 Layout ...........................16 Installation ........................17 Camera Installation ................................ 17 Connecting to the RJ-45 ............................17 Micro SD memory slot ............................. 18 Connecting the Power ............................. 18 Network Connection and IP assignment ....................... 18 Operation ........................20 Access from a browser ..............................
-
Page 15: Notices On Safety
Notices on safety Please also pay attention to the enclosed safety instructions, and carefully read through this instruction guide before initial operation. Important points of warning are marked with a caution symbol. Important points of advice are marked with a notice symbol. Components The system comes with the following components: •... -
Page 16: Layout
Layout Name Description Alarm Cable Yellow : Alarm input, Black : GND, Blue : Alarm output Power Cable Cable for Power source (DC 12V) Ethernet Cable Cable for Ethernet (POE) -
Page 17: Installation
Installation Camera Installation Carefully remove the contents from the box, and verity that nothing was damaged in shipment. 1. Make screw holes for camera on the ceiling with Template Sheet 2. Disassemble a camera by Camera Cover 3. Fix the camera set using Anchors(2x) and Screws(2x) to the ceiling. Camera cover Dome camera Template sheet... -
Page 18: Micro Sd Memory Slot
Connect the DC 12V power adaptor to the camera. Network Connection and IP assignment The eneo scanning device tool is used to locate all eneo network cameras in a local net- work. The tool does not need to be installed with a setup program. The program exe-file can be started directly from the CD with a simple double click to use the program. - Page 19 Select the „Editing the camera IP address“ option to open a window for setting the cam- eras IP properties. When you are done click the „Activate“ button to update the camera settings. For further information, please refer to the eneo Scan Device Tool Quick Start Guide.
-
Page 20: Operation
Operation The Network Camera can be used with Windows operating system and browsers. The recommended browsers are Internet Explorer, Safari, Firefox, Opera and Google Chrome with Windows. Notice: To view streaming video in Microsoft Internet Explorer, set your browser to allow ActiveX controls. -
Page 21: Access From The Internet
Access from the internet Access from the internet once connected, the Network Camera is accessible on your local network (LAN). To access the network camera from the Internet you must configure your broadband router to allow incoming data traffic to the network camera. To do this, enable the NAT-traversal feature, which will attempt to automatically configure the router to al- low access to the network camera. -
Page 22: Live View Page
Notice: The default administrator username is admin and password is admin. If the password is lost, the Network Camera must be reset to the factory default settings. See “3.8 Resetting to the Factory Default Settings”. Live View Page The live view page comes in several screen modes: 1600x1200, 1280x1024, 1280x720, 800x600, 704x576, 640x480, 352x288 and 320x240. -
Page 23: Control Toolbar
> Basic Configuration > Video & Image. For more information, please see “3.5.1 Basic Configuration > Video & Image” of User’s Manual The resolution drop-down list allows you to select the most suitable one out of video resolutions to be displayed on live view page. The protocol drop-down list allows you to select which combination of protocols and methods to use depends on your viewing requirements, and on the properties of your network. -
Page 24: Network Camera Setup
Network Camera Setup This section describes how to configure the network camera, and is intended for product Administrators, who have unrestricted access to all the Setup tools; and Operators, who have access to the settings for Basic, Live View, Video & Image and System Configuration. You can configure the network camera by clicking Setup in the top right-hand corner of the Live View page. -
Page 25: Further Information
(Default IP 192.168.30.220) Further information Make sure to always upgrade to the latest firmware version available from the eneo web- site at www.eneo-security.com to receive the latest functionality for your product. The manual, and other software tools are available on the eneo website at www.eneo-se- curity.com or on the included CD. - Page 26 Table of content Remarques à propos de la sécurité ................27 Composants .........................27 Agencement .........................28 Installation ........................29 Installation de la caméra .............................. 29 Connexion au RJ-45 ..............................29 Logement Carte Micro SD ............................30 Connexion de l´alimentation ..........................30 Connexion au réseau et attribution d’une adresse IP ..................30 Fonctionnement ......................32 Accès à...
-
Page 27: Remarques À Propos De La Sécurité
Remarques à propos de la sécurité Respectez les consignes de sécurité ci-après et lisez attentivement cette notice avant toute utilisation. Les mises en garde importantes sont précédées d´un symbole d´avertissement. Les points importants sont précédés d´un symbole de notice. Composants Le système est fourni avec les composants suivants : •... -
Page 28: Agencement
Agencement Description Câble pour alarme Jaune Entrée alarme, noir : GND, bleu :sortie alarme Câble d'alimentation Câble d'alimentation (12 V CC) Câble Ethernet Câble pour Ethernet (PoE) -
Page 29: Installation
Installation Installation de la caméra Sortez soigneusement le contenu de la boîte et vérifiez si rien n'a été endommagé durant le transport. 1. Percez les trous au plafond au moyen des gabarits de montage 2. Désassemblez la caméra en commençant par le cache 3. -
Page 30: Logement Carte Micro Sd
être démarré directement du CD avec un double clic. Après avoir appuyé sur le bouton « Find eneo devices » (trouver le dispositif eneo), vous pourrez prendre connaissance de la liste des caméras connectées au réseau local. Sélec- tionner votre caméra dans la liste et ouvrir le menu contextuel en cliquant avec le bouton... - Page 31 Sélectionner l´option « Editing the camera IP address » (taper l´adresse de la caméra IP) pour ouvrir une fenêtre et rentrer l´adresse IP. Quand vous avez fini, cliquer sur « activate» (activer) pour actualiser les paramètres de la caméra. Pour plus d´informations, merci de vous référer au Scan Device Tool Quick Start Guide (guide d´installation rapide du dispositif de balayage).
-
Page 32: Fonctionnement
Fonctionnement La caméra de réseau peut être utilisée avec un système d'exploitation Windows et la plupart des navigateurs standards. Les navigateurs recommandés sont Internet Explorer, Safari, Firefox, Opera et Google Chrome sous Windows. Remarque : pour consulter la vidéo en streaming dans Microsoft Internet Explorer, configurez votre navigateur de manière à... -
Page 33: Accès À Partir De L'internet
Accès à partir de l’internet Accès à partir de l’internet. Une fois connectée, la caméra rédeau est accessible depuis votre réseau local (LAN). Pour accéder à la caméra réseau depuis l'Internet, vous devez configurer votre routeur à large bande afin d’autoriser le trafic de données entrantes vers la caméra réseau. -
Page 34: Page Live View (Affichage En Direct)
Remarque : Le nom et le mot de passe d'administrateur par défaut sont « admin ». En cas de perte du mot de passe, la caméra réseau doit être réinitialisée aux paramètres d'usine. Voir « 3.8 Réinitialisation aux paramètres par défaut d'usine ». Page Live View (affichage en direct) La page de l'affichage en direct propose plusieurs modes de l'écran : 1600x1200, 1280x1024, 1280x720, 800x600, 704x576, 640x480, 352x288 et 320x240. -
Page 35: Barre D'outils
configurés dans Setup > Basic Configuration > Video & Image. Pour de plus amples informations, veuillez vous référer à « 3.5.1 Configuration de base> Vidéo & Image » du Manuel de l'utilisateur. La liste déroulante de la résolution vous permet de sélectionner la résolution vidéo la plus adéquate à... -
Page 36: Configuration De La Caméra Réseau
applications et clients peuvent également accéder directement à ces flux/images vidéo via la page Live View. Configuration de la caméra réseau La présente rubrique précise comment configurer la caméra réseau et est reservée aux administrateurs du produit qui jouissent d'un accès illimité à tous les outils de configura- tion ainsi qu'aux opérateurs qui ont accès aux paramètres Basic, Live View, Video &... -
Page 37: Complément D'information
Le manuel utilisateur et d’autres outils logiciels sont disponibles sur le site web eneo www.eneo-security.com ou sur le CD joint. Des informations concernant les solutions logicielles de gestion vidéo compatibles sont disponibles dans la catégorie Videomanagement (gestion des vidéos) sur www.eneo-se-... - Page 40 Videor E. Hartig GmbH Exclusive distribution through specialised trade channels only. Videor E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
