INSTALLATIEVOORSCHRIFT EN GEBRUIKERSHANDLEIDING NL/BE
INSTRUCTIONS D'INSTALLATION ET MODE D'EMPLOI FR/BE/LU/CH
INSTRUCTIONS FOR INSTALLATION AND OPERATIONS GB/IE
PIGALLE-01

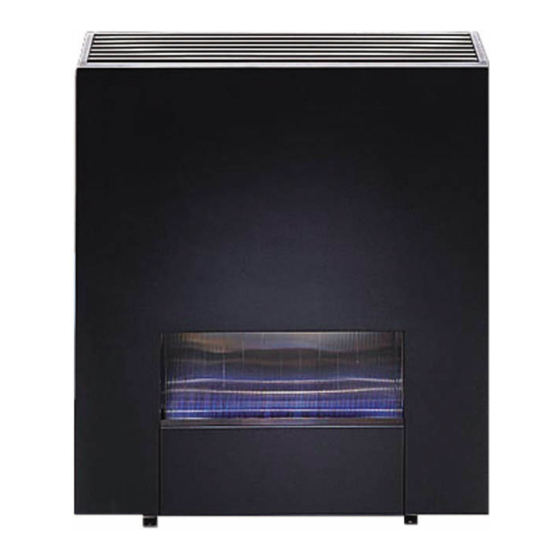

OPÉRA DÉCO-02
Bewaar dit document zorgvuldig
Conservez soigneusement cette notice
Please retain this document carefully
DRU VERWARMING B.V.
HOLLAND
957.887.03
Advertisement
Table of Contents
Related Manuals for Dru Opera Deco-02
Summary of Contents for Dru Opera Deco-02
- Page 1 INSTALLATIEVOORSCHRIFT EN GEBRUIKERSHANDLEIDING NL/BE INSTRUCTIONS D’INSTALLATION ET MODE D’EMPLOI FR/BE/LU/CH INSTRUCTIONS FOR INSTALLATION AND OPERATIONS GB/IE PIGALLE-01 OPÉRA DÉCO-02 Bewaar dit document zorgvuldig Conservez soigneusement cette notice Please retain this document carefully DRU VERWARMING B.V. HOLLAND 957.887.03...
-
Page 3: Ce-Verklaring
Door bedrijfsinterne maatregelen is gewaarborgd dat door DRU geproduceerde toestellen aan de essentiële eisen van de verordening betreffende gasverbrandingstoestellen en daarbij toegepaste normen voldoen. Deze verklaring verliest haar geldigheid als zonder schriftelijke toestemming van DRU wijzigingen aan het toestel worden aangebracht. Een kopie van het CE keuringscertificaat is te downloaden via www.druservice.com. - Page 4 Geachte klant, geventileerde ruimte, zodat er altijd voldoende luchttoevoer is. Vriendelijk bedankt voor de aankoop van dit DRU • Het toestel mag niet geplaatst worden tegen een wand product. Onze producten zijn ontwikkeld en gefabriceerd van brandbaar materiaal tenzij deze door een isolatieplaat volgens de hoogst mogelijke kwaliteits-, prestatie- en is beschermd.
-
Page 5: Plaatsen Van De Mantel
INSTALLATIEVOORSCHRIFT Vloerplaat • Controleer of de gas voordruk en branderdruk overeenkomen met de vermelding op de typeplaat. De vloerplaat onder het toestel plaatsen, zodanig dat de Corrigeer indien nodig de branderdruk met behulp van uitsparingen om de plaatstalen voeten van het binnenwerk de regelschroef. - Page 6 GEBRUIKERSHANDLEIDING “Eco control pack” is nodig om het optimale uit uw toestel te halen. Ontsteken GEBRUIKERSHANDLEIDING Bij deze set zit een ontvanger, plaats deze in het De ontsteekknop A heeft drie standen namelijk: daarvoor bestemde bakje. O stand knop wijst naar O Art 2-01: Het bakje bevindt zich links van het Waakvlamstand knop wijst naar...
-
Page 7: Algemene Opmerkingen
Garantie worden, waarna deze met een steeksleutel een kwartslag De garantie op uw DRU toestel wordt verleend via uw aangedraaid moet worden. leverancier. In geval van storingen dient u altijd met hem contact op te nemen. -
Page 8: Technische Gegevens
TECHNISCHE GEGEVENS Typeaanduiding(en): Déco‐02 / Pigalle‐01 G25/ Gassoort: Symbool Eenheid G25.3* Indirecteverwarmingsfunctionaliteit Directe warmteafgifte Indirecte warmteafgifte ‐ ‐ ‐ mg/kWh input Uitstoot bij ruimteverwarming No 112,3 118,9 125,7 (GCV) Warmteafgifte Nominale warmteafgifte Minimale warmteafgifte (indicatief) Technische gegevens Nominale belasting (Hs) Nominale belasting (Hi) Gasverbruik volstand Gasverbruik kleinstand Branderdruk volstand 14,7 11,8 23,2 mbar Branderdruk kleinstand mbar Branderspuitstuk 7x Ø1,01 7x Ø1,01 7x Ø0,63 Kleinstelspuitstuk 1,20... - Page 9 à combustion de gaz et aux normes qui en découlent. La présente déclaration n’est cependant plus valable si des modifications sont apportées à l’appareil sans l’accord préalable écrit de DRU. Une copie du certificat de contrôle de qualité est à télécharger par l’intermédiaire de www.druservice.com.
-
Page 10: Instructions D'installation
Nous vous remercions d’avoir acheté cet article fabriqué Emplacement par DRU. Tous nos articles sont conçus et fabriqués dans le respect des consignes les plus sévères de qualité, de • L’appareil doit être installé uniquement dans un local bien ventilé... - Page 11 INSTRUCTIONS D’INSTALLATION Raccordement a la conduite de gaz Placement de l’habillage Centrer les ergots sur le pied de l’appareil dans les trous L’appareil est livré avec un raccordement 3/8” intérieur. en-dessous de l’habillage. Faire en sorte que le bord Dans le conduit d’alimentation, utilisez un robinet d’arrêt arrière de l’habillage soit égal au support.
-
Page 12: Manuel De L'utilisateur
MODE D’EMPLOI Si, après tous ces actions, la protection se met toujours en Pour éteindre totalement l’appareil, appuyez ensuite sur le marche, d’autres causes éventuelles, comme mentionnées bouton A et faites-le pivoter en position O. dans le paragraphe précédent, doivent être contrôlées et Important être éliminées. -
Page 13: Remarques Générales
à la main l’émerillon du bloc de réglage du gaz. Garantie La garantie sur votre appareil DRU est accordée via votre Changement de couleur des murs et plafonds fournisseur. En cas de pannes, veuillez toujours prendre La teinte marron que prennent les murs et plafonds est un contact avec ce dernier. -
Page 14: Données Techniques
DONNÉES TECHNIQUES Référence(s) du modèle: Déco‐02 / Pigalle‐01 G25/ Type de gaz: Symbole Unité G25.3* Fonction de chauffage indirect Puissance thermique directe Puissance thermique indirecte ‐ ‐ ‐ mg/kWh input Émissions dues au chauffage des locaux No 112,3 118,9 125,7 (GCV) Puissance thermique Puissance thermique nominale Puissance thermique minimale (indicative) Données techniques Débit calorifique nominal (Hs) Débit calorifique nominal (Hi) Consommation max Consommation min Pression du brûleur max 14,7 11,8 23,2 mbar Pression du brûleur min mbar Injecteur du brûleur 7x Ø1,01 7x Ø1,01 7x Ø0,63 Injecteur débit réduit 1,20... - Page 15 This declaration will lose its validity if adjustments are made to the appliance, without prior written permission by DRU. A copy of the CE test certificate can be downloaded via www.druservice.com.
-
Page 16: Instructions For Installation
• The appliance may only be installed against a wall of combustible material if the wall is protected with an We would like to thank you for buying this DRU product. Our products have been designed and produced to meet insulation plate. -
Page 17: Mounting The Casing
INSTRUCTIONS FOR INSTALLATION Glowing coals (Not applicable to Pigalle) will reset itself after a few minutes and the heater can then be reignited. The coals have already been fitted in the factory. Should they need replacing: Possible causes of the TTB being activated •... -
Page 18: Controlling The Temperature
USER MANUAL control pack” is needed to get the best out of your appliance. Ignition USER INSTRUCTIONS This set has a receiver that must be placed in the Ignition button A has three positions, i.e.: tray specifically intended for this purpose. O position button points to O Art 2-01: The tray is located on the left side of the... -
Page 19: General Notes
In case of malfunctions, you should always or against the casing for example, is not covered by the contact him. You supplier will contact DRU if he feels this guarantee. is necessary. The factory warranty for your appliance is valid for 2 years after date of purchase. -
Page 20: Technical Data
TECHNICAL DATA Model identifier(s): Déco‐02 / Pigalle‐01 G25/ Gastype: Symbol Unit G25.3* Indirect heating functionality Direct heat output Indirect heat output ‐ ‐ ‐ mg/kWh input Space heating emissions NO 112,3 118,9 125,7 (GCV) Heat output Nominal heat output Minimum heat output (indicative) Technical data Nominal heat input (Hs) Nominal heat input (Hi) Consumption max Consumption min Burner pressure max 14,7 11,8 23,2 mbar Burner pressure min mbar Main burner injector 7x Ø1,01 7x Ø1,01 7x Ø0,63 Low setting injector 1,20... - Page 21 3/8" 38c-2525/0 Pigalle 01 Pigalle...
- Page 22 3/8" 38c-2524/0 DECO 02- Opera...
- Page 23 Pigalle...
