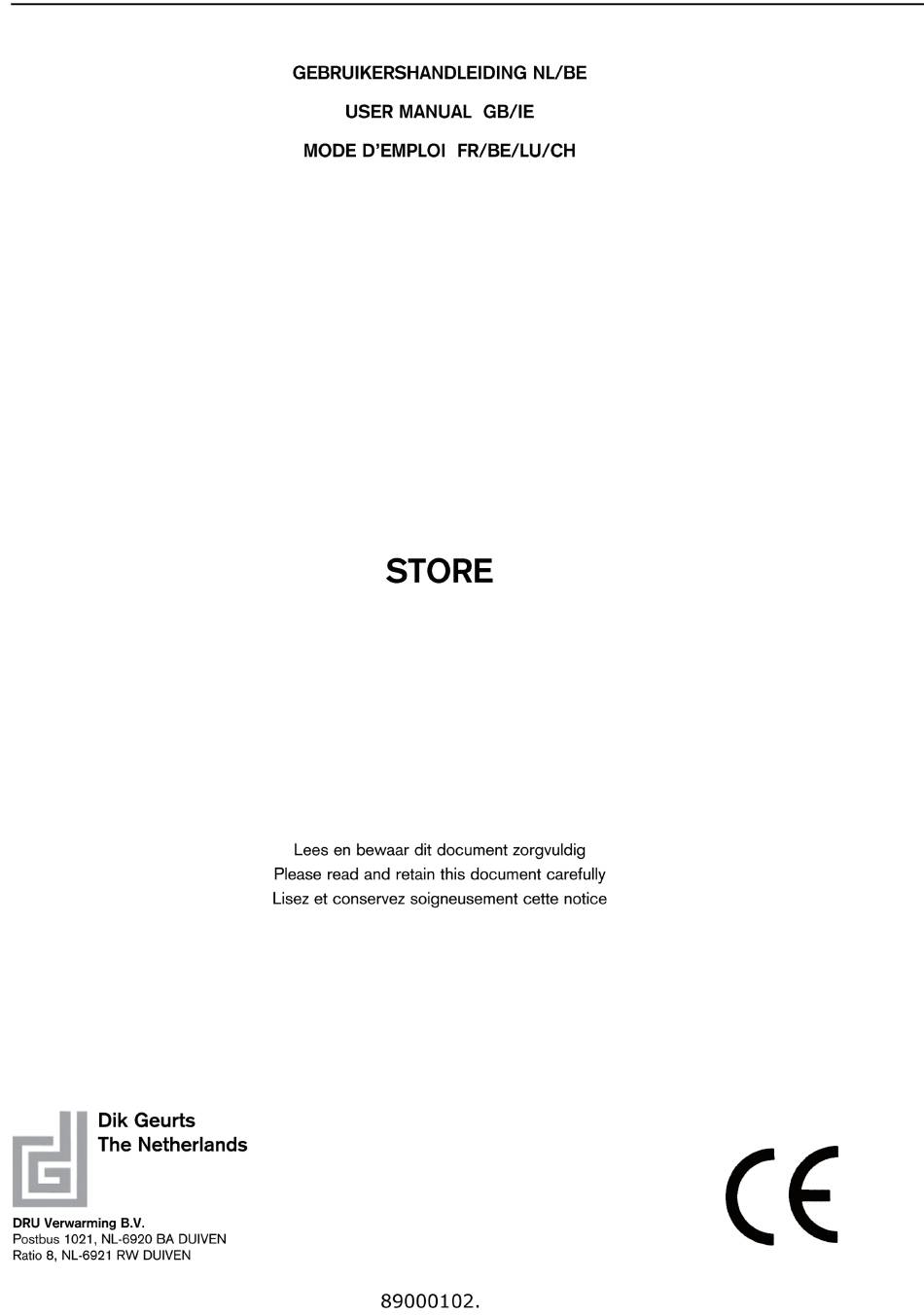

  • Page 1 11/01/2016...

  • Page 3: Table Of Contents

    INHOUD ................VOORWOORD ............2 INSTALLATIE ............5 INLEIDING ............2 Voorschriften ............5 EC CONFORMITEITSVERKLARING STORE ..2 Rookgaskanaal ............. 5 VEILIGHEID............3 Voorzieningen plaatsing haard ......5 Algemeen ............. 3 Plaatsen haard ............. 5 Voorschriften ............3 Aansluiten haard ..........5 Voorzorgsmaatregelen / veiligheidsinstructies bij STOKEN ..............

  • Page 4: Voorwoord

    Ratio 8, NL-6921 RW Duiven Deze verklaring verliest haar geldigheid als zonder schriftelijke toestemming van DRU Verwarming B.V. wijzigingen aan het Verklaart hiermee dat het door DRU uitgebrachte houtgestookte toestel worden aangebracht. verwarmingstoestel door zijn ontwerp en bouwwijze voldoet aan de essentiële eisen van de Bouwproductenrichtlijn en dat...

  • Page 5: Veiligheid

    VEILIGHEID Een haard van Dik Geurts wordt altijd geleverd met de Hieronder volgen tips en instructies die belangrijk zijn voor de onderstaande veiligheden: goede werking van uw haard. - Veiligheidswarmtewisselaar (in het toestel geïnstalleerd); - Thermische veiligheidsklep, met vloeistofgevulde voeler Algemeen en capillaire leiding;...

  • Page 6: Het Overdrukventiel

    Wanneer de klep door beschadiging lekt, is de werking niet De leiding van het overdrukventiel naar de afvoer moet aan meer gegarandeerd en dient de klep te worden vervangen. bepaalde eisen te voldoen. !Let op Bij een leiding met een maximale lengte van 2 meter: De capillaire leiding van de thermische veiligheidsklep mag nooit het maximale aantal bochten in deze leiding is 2;...

  • Page 7: Uitpakken

    UITPAKKEN Plaatsen haard Schenk aandacht aan de onderstaande punten bij het Let op uitpakken van de haard: Controleer het toestel op transportschade, plaats nooit een Breng geen wijzigingen aan de haard aan; beschadigde haard; plaats de haard op een vloer met voldoende draagkracht; Controleer of de doos met onderdelen compleet is.

  • Page 8: Stoken

    Voor maximale prestatie wordt geadviseerd aanvoer 1 te Wijs de gebruiker op de noodzaak de warmtewisselaar te ● ● gebruiken. Als de hoge aanvoertemperatuur niet nodig is, reinigen (zie de gebruikershandleiding, hoofdstuk 2.1). kan aanvoer 2 gebruikt worden zodat alle leidingen onder aan de haard zitten.
  • Page 9 Bijlage 2 Aansluiting haard Dik Geurts...

  • Page 10: Bijlage 3 Meegeleverde Beveiligingen

    Bijlage 3 Meegeleverde beveiligingen Figuur 1 Figuur 2 Figuur 3 Figuur 4...

  • Page 11: Bijlage 4 Formulier Voor Oplevering Store H2O

    Bijlage 4 Formulier voor oplevering Store H2O Dik Geurts The Netherlands Formulier voor oplevering Store H2O Inbouw datum: Klant: ………………………………….. Straat: ………………………………….. Huisnummer: …………………………….. Postcode: ………………………………….. Plaatsnaam: …………………………….. Schoorsteenhoogte: ……………………….….m Doorsnede: …………………………m Materiaal : ……………………………. Kap?, zo ja type: ………………………….. Hoogte boven nok? …………..……………..m Klep?:...

  • Page 12: Bijlage 5 Installatieschema

    Bijlage 5 Installatieschema...
  • Page 13 CONTENT ..............PREFACE ..............12 INSTALLATION ..........15 INTRODUCTION ..........12 Regulations ............15 EC DECLARATION OF CONFORMITY STORE 12 Flue duct............145 SAFETY ............. 13 Provisions for placing the fire ......15 General .............. 13 Placing the fire ..........15 Regulations ............

  • Page 14: Preface

    Ratio 8, NL-6921 RW Duiven This declaration will lose its validity if adjustments are made to the appliance, without prior written permission by DRU Hereby declares that the DRU issued wood fired heating Verwarming B.V.. appliance was designed and constructed in such a way that the appliance complies with the essential requirements of the On behalf of DRU Verwarming B.V.

  • Page 15: Safety

    SAFETY A Dik Geurts fire is always supplied with the following Below you will find tips and instructions for a good operation of safeguards: your fire. - Safety heat exchanger (installed in the appliance); - Thermal safety valve, with fluid filled detector and General capillary tube;...

  • Page 16: Overpressure Relief Valve

    !Caution In case of a pipe with a maximum length of 4 metres: The capillary tube of the thermal safety valve should never be the maximum number of bends in this pipe is 3; kinked, shortened or damaged. the minimum diameter of this pipe ¾”; it may not have any valves and resistors.

  • Page 17: Removing The Packaging

    REMOVING THE PACKAGING Placing the re Pay attention to the following aspects whenremoving the re’s Caution packaging: Check the appliance for transportation damage, never do not make any changes to the re; install a damaged re; mount the re on a oor of su cient load-bearing strength; Check if the box with parts is complete.

  • Page 18: Burning

    For a maximum performance, we recommend using supply MAINTENANCE ● 1. If the high supply temperature is not needed, supply 2 There are a number of tips/instructions on the maintenance of can be used so that all pipes are at the bottom of the fire. the fire in Chapter 6, Maintenance, of the User Manual.
  • Page 19 Appendix 2 Connection fire Dik Geurts...

  • Page 20: Appendix 3 Safeguards Supplied

    Appendix 3 Safeguards supplied Figuur 1 Figure 1 Figuur 2 Figure 2 Figuur 3 Figure 3 Figuur 4 Figure 4...

  • Page 21: Appendix 4 Form For Fi Nal Delivery Of Store H2O

    Appendix 4 Form for fi nal delivery of Store H2O Dik Geurts The Netherlands Form for fi nal delivery of Store H2O Build-in date: Client: ………………………………….. Street: ………………………………….. House number: …………………………….. Postal code: ………………………………….. City: …………………………….. Chimney height: ……………………….….m Cross-section: …………………………m Material: …………………………….

  • Page 22: Appendix 5 Installation Overview

    Appendix 5 Installation overview...
  • Page 23 TABLE DES MATIÈRES ..........AVANT-PROPOS ............32 INSTALLATION ..........35 INTRODUCTION ..........32 Prescriptions ............35 DÉCLARATION DE CONFORMITÉ CE STORE 32 Conduit de cheminée ......... 35 SÉCURITÉ ............33 Dispositifs de mise en place du poêle ....35 Généralités ............33 Mise en place du poêle ........

  • Page 24: Avant-Propos

    à l’appareil sans l’accord préalable écrit de DRU Verwarming B.V. Déclare par la présente que l’appareil de chauffage au bois commercialisé par DRU est conforme en termes de conception Pour DRU Verwarming B.V. et de fabrication aux exigences essentielles de la directive relative aux produits de construction et qu’il a été...

  • Page 25: Sécurité

    SÉCURITÉ Mesures de précaution complémentaires pour les Voici quelques astuces et instructions pour un bon poêles avec échangeur de chauffage central fonctionnement de votre poêle. Attention Généralités L’installation sûre d’un poêle Dik Geurts avec échangeur de Lors de l’installation d’un poêle Dik Geurts avec échangeur chaleur pour combustibles solides requiert des connaissances de chauffage central, les éléments suivants sont essentiels: spécialisées.

  • Page 26: La Valve De Surpression

    Pour un fonctionnement sûr et correct de la valve de Attention surpression, veuillez tenir compte des éléments suivants: raccordez la valve de surpression sur le poêle ; Une pression hydraulique minimale de 2,0 bars doit être pour ce faire, utilisez un conduit d’un diamètre minimal de ½”; garantie.

  • Page 27: Déballage

    DÉBALLAGE Mise en place du poêle Attention Soyez attentif aux points suivants durant le déballage du poêle: Contrôlez que l’appareil n’a pas été endommagé pendant le N’apportez personnellement aucune modi cation au poêle; transport, n’installez jamais un poêle endommagé; placez le poêle sur un sol présentant une portance Contrôlez si la boîte contient bien toutes les pièces.

  • Page 28: Combustion

    Informez l’utilisateur concernant le poêle. Il y a deux possibilités de raccordement d’alimentation: l’arrivée 1 (C) se trouve en haut dans la chemise d’eau et Lors de la mise en service, indiquez que l’arrivée 2 (G) se trouve dans le bas de la chemise d’eau. Cette lors de la première utilisation, des composants volatiles s’évaporent de la peinture, des matériaux, etc.;...
  • Page 29 Annexe 2 Raccordement poêle Dik Geurts...
  • Page 30 Annexe 3 Protections fournies Figuur 1 Figure 1 Figuur 2 Figure 2 Figuur 3 Figure 3 Figuur 4 Figure 4...
  • Page 31 Annexe 4 Formulaire pour livraison Store H2O Dik Geurts The Netherlands Formulaire pour livraison Store H2O Date d’encastrement: Client: ………………………………….. Rue: ………………………………….. Numéro: …………………………….. Code postal: ………………………………….. Localité: …………………………….. Hauteur de la cheminée: ……………………….….m Diamètre: …………………………m Matériau: ……………………………. Coiffe?, si oui, type: …………………………..

  • Page 32: Annexe 5

    Annexe 5...
  • Page 33 Dik Geurts...
