IST-2282.PM01.01
(IST-2282.PM01.01_TS282P (20.09.2017).docx)
TS282P
PM
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
Alimentazione / Power supply / Alimentation
Sensore / Sensor Type / Capteur
Cartuccia Sensore / Cartridge Sensor / Cartouche capteur
Uscite / Outputs / Sortie
Resistenza di carico / load resistor / résistance de charge
Campo di misura / Standard Range / Champ de mesure
Limite Scala / Limits / Limite échelle
Vita media in aria pulita / Average Life in fresh air / Vie moyenne en air pur
Tempo di risposta T
/ Response Time T
90
Ripetibilità / Repeatability / Répétitivité
Precisione / Accuracy / Précision
Linearità / Linearity / Linéairite
Deriva a lungo termine in aria pulita
Long time drift in fresh air / Dérive à long terme en air pur
Temp./umidità di immagazzinamento / Storage Temp-Humidity
Température et hygrométrie de stockage
Temp./umidità di funzionamento / Operation Temp./Humidity
Température et hygrométrie de fonctionnement
Pressione di funzionamento
Operation Pressure / Pression de fonctionnement
Grado di protezione / IP Code / Indice de protection
Dimensioni / Size / Dimensions du boîtier
NOTE SUI VARI MODELLI ..................................................................................................................... 2
FUNZIONAMENTO ................................................................................................................................. 2
INSTALLAZIONE .................................................................................................................................... 2
AVVERTENZE ........................................................................................................................................ 3
VERIFICHE E CALIBRAZIONE .............................................................................................................. 3
NOTES ON THE AVAILABLE MODELS ................................................................................................ 4
OPERATIONAL DESCRIPTION ............................................................................................................. 4
INSTALLATION ...................................................................................................................................... 5
WARNING ............................................................................................................................................... 5
TEST and CALIBRATION ...................................................................................................................... 5
MODÈLES ............................................................................................................................................... 6
FONCTIONNEMENT............................................................................................................................... 7
INSTALLATION ...................................................................................................................................... 7
INSTRUCTIONS ..................................................................................................................................... 7
VÉRIFICATIONS ET ETALONNAGE ..................................................................................................... 8
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) ITALY
Istruzione / User's Manual / Manuel d'utilisation

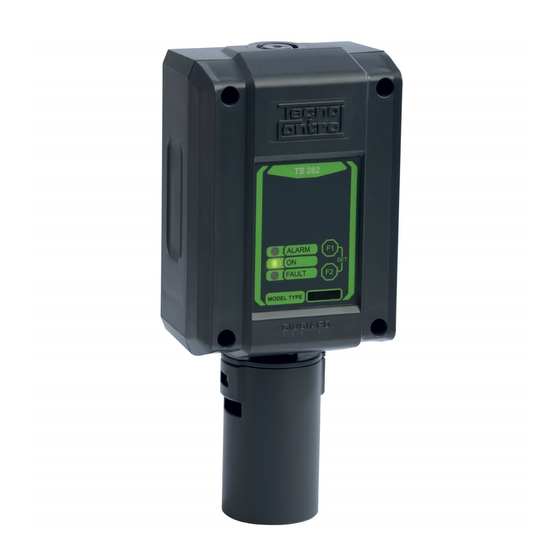

Rivelatore di Gas infiammabili con uscita 4÷20mA
Flammable Gas Detector with 4÷20mA output
Détecteur de gaz inflammables avec sortie 4÷20mA
Leggere Attentamente e Conservare quest'Istruzione.
Lire avec soin et garder la notice d'istruction
Modello / Model / Modele
TS282PM
TS282PG
TS282PI
TS282PB
TS282PX
Inside Replaceable Cartridge Sensor / Avec Cartouche Capteur échangeable
/ Temps de réponse T
90
DESCRIZIONE ........................................................................................................................... 2
DESCRIPTION ........................................................................................................................... 4
DESCRIPTION ........................................................................................................................... 6
http:
www.tecnocontrol.it
Please read and keep this manual
Calibrato per / Calibrated for / Tarée pour
Metano / Methane / Méthane
GPL / LPG / GPL
Idrogeno / Hydrogen / Hydrogène
Benzina / Petrol / Essence
Vedi Tabella 4 / seeTable 4 / Tableau 4
Con Cartuccia Sensore Sostituibile
12÷24Vdc(-10/+15%) 3W / 12÷24Vcc(-10/+15%) 3W
Catalitico Pellistor / Catalytic Pellistor / Catalytique Pellistor
Sostituibile / Replaceable / échangeable
4 ÷ 20 mA Lineare / Linear / linéaire
50 ohm / 12Vdc (-10%) - 500 ohm / 24Vdc (-10%)
90
Fino al / up to / jusqu'à 60% LIE / LEL
< ± 5 % LIE anno / LEL year / LIE/an
non condensata / non condensed / non condensée
non condensata / non condensed / non condensée
Atmospheric±10% / Atmosphérique ±10%
e-mail:
info@tecnocontrol.it
Cartuccia/Cartridge/Cartouche
ZSP/IP
12÷24Vcc (-10/+15%) 3W
0 ÷ 100 % LIE / LEL
100 % LIE / LEL
5 anni / years / ans
< 60 secondi / seconds / secondes
≤ 5% del segnale / signal
± 2% LIE / LEL
-20 ÷ + 55°C / 5 ÷ 95 % RH
-10 ÷ + 50 °C / 10÷90 % RH
Atmosferica ±10%
IP65
238 x 106 x 75 mm
Tel. +39 02 26922890 - Fax +39 02 2133734
Pag.1/10
Advertisement
Table of Contents
Related Manuals for Tecnocontrol TS282PM
Summary of Contents for Tecnocontrol TS282PM
-
Page 1: Table Of Contents
DESCRIPTION ........................... 6 MODÈLES ............................... 6 FONCTIONNEMENT..........................7 INSTALLATION ............................7 INSTRUCTIONS ............................. 7 VÉRIFICATIONS ET ETALONNAGE ..................... 8 TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) ITALY Tel. +39 02 26922890 - Fax +39 02 2133734 http: www.tecnocontrol.it e-mail: info@tecnocontrol.it... -
Page 2: Descrizione
Posizione del TS282PG: va fissato a circa 20-30 cm dal pavimento (il gas GPL è più pesante dell'aria). Posizione del TS282PM: va fissato a circa 20-30 cm dal soffitto (il gas Metano è più leggero dell'aria). Posizione del TS282PI: va fissato a circa 20-30 cm dal soffitto (il gas Idrogeno è molto più leggero dell'aria). -
Page 3: Avvertenze
Importante: terminata l’installazione, alimentare l’apparecchio, attendere circa 20÷30 minuti e poi se necessario, per adattare il sensore alle condizioni ambientali, eseguire la Regolazione dello Zero (vedi Verifiche e Calibrazione). COMPATIBILITÀ CON ALTRE CENTRALI: Se non si usa una Centrale Gas Tecnocontrol, calcolare la resistenza di carico massima utilizzando il grafico Fig.4. -
Page 4: Description
Yellow and Green LED activates (0mA output signal): this happens when the “Cartridge Sensor” is not working. First try to perform the procedure of “ZERO” as described in the section “Test and Calibration > Zero adjust” then TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) Tel. +39 02 26922890 - Fax +39 02 2133734... -
Page 5: Installation
Model TS282PG should be fixed at 20-30 cm from the floor (LPG gas is heavier than air). Model TS282PM should be fixed at 20-30 cm from the ceiling (Methane gas is lighter than air). Model TS282PI should be fixed at 20-30 cm from the ceiling (Hydrogen gas is lighter than air). -
Page 6: Description
3) Il s’utilise en se raccordant sur les centrales d’alarmes mono et multivoies Tecnocontrol. Sur le couvercle, se trouvent les touches de codage F1 et F2 pour les opérations de vé- rification et calibrage et 3 LED indiquant les conditions de fonctionnement: Signalisations et commandes: Led Rouge "ALARM":... -
Page 7: Fonctionnement
Positionnement du TS282PM: il doit être fixé à environ 20-30 cm du plafond le gaz méthane étant plus léger que l'air. Positionnement du TS282PG: il doit être fixé à environ 20-30 cm du plancher, le gaz GPL étant plus lourd que l'air. -
Page 8: Vérifications Et Etalonnage
Les capteurs catalytiques Pellistor ne peuvent pas fonctionner en déficience d'oxygène. Il est possible d'uti- liser soit les bouteilles mono-usage de 2l Tecnocontrol BO200, soit celles à la haute pression avec détendeur. Uti- liser le kit de calibration Tecnocontrol modèle TC011 (pour gaz non corrosifs) ou TC014 (inox). - Page 9 K = Coefficiente di sensibilità riferito al gas Metano / Gain with respect to Methane / Coefficient de sensibilité par rapport au gaz méthane TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) Tel. +39 02 26922890 - Fax +39 02 2133734...
- Page 10 Fig. 3 - Tester di calibrazione Power supply / Load resistance diagram 4÷20mA Alimentation / Résistance de charge 4÷20mA / Calibration Tester / Kit de Calibration TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) Tel. +39 02 26922890 - Fax +39 02 2133734...
