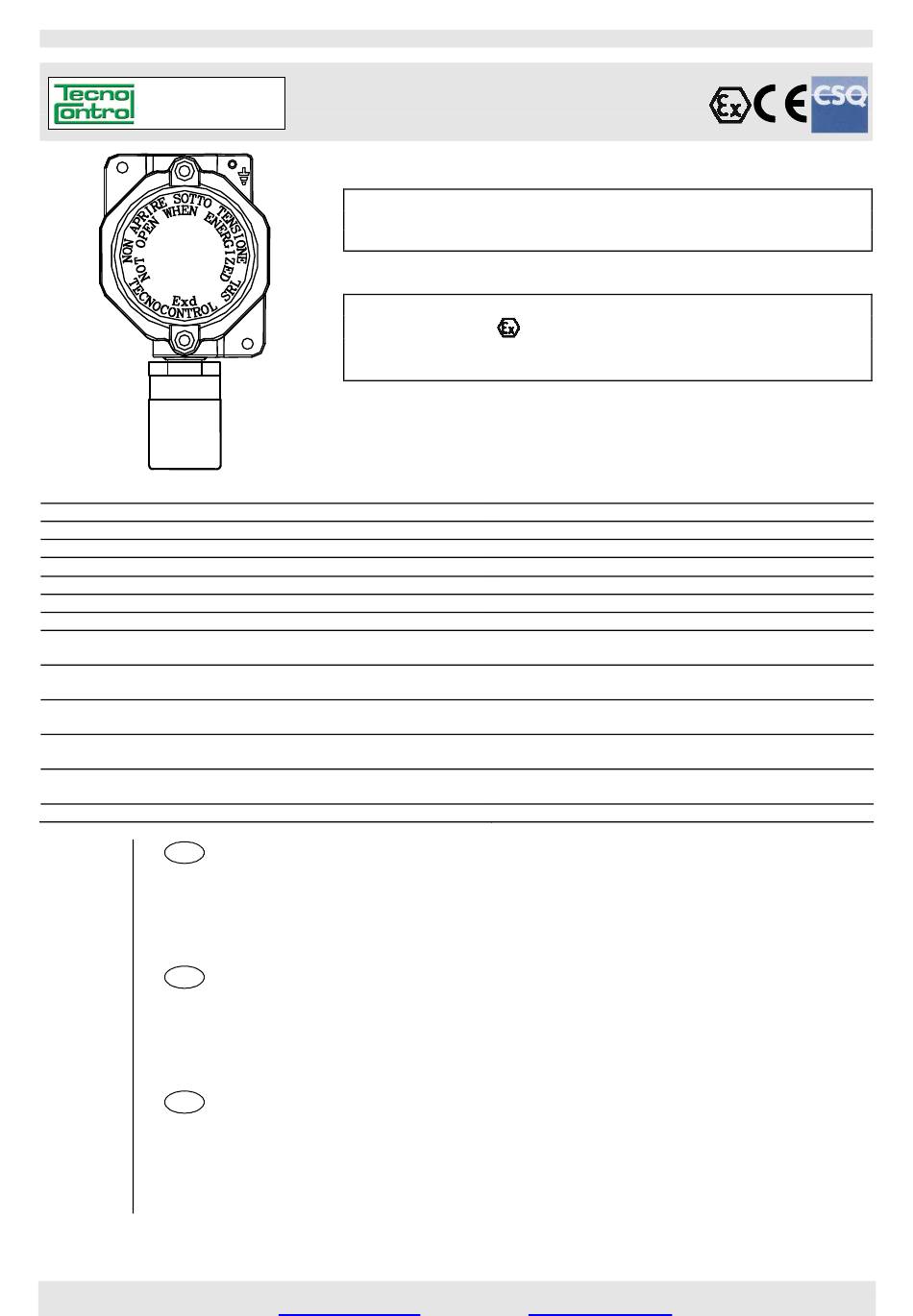

IST-2193.KM02.01/A
(IST-2193.KM02.01-A_SE193Kx (15.04.2011).docx)
SE193K
Caratteristiche tecniche / Technical specifications / Specifications techniques
Alimentazione / Power supply / Alimentation
Sensore / Sensor / Capteur
Uscita / Output / Sortie
Resistenza di carico / Load resistor / Résistance de charge
Campo di misura / Standard range / Champ de mesure
Tempo di risposta / Response time / Temps de résponse
Precisione / Accuracy / Precision
Deriva a lungo termine in aria pulita
Long time drift in fresh air / Dérive à long terme en air pur
Vita media in aria pulita
Expected life in pure air / Durée de vie moyenne en air non pullué
Tempo massimo di immagazzinamento
Max Storage Time / Temps maximum de stockage
Temp./umidità di funzionamento / Operation Temp./Humidity
Température et humidité de fonctionnement
Temp./umidità di immagazzinamento / Storage Temp./Humidity
Température et humidité de stockage
Dimensioni - Peso / Size- Weight / Dimensions du boîtier - poids
IT
DESCRIZIONE .............................................................................................................................. 2
NOTE SUI VARI MODELLI ...................................................................................................................... 2
FUNZIONAMENTO .................................................................................................................................. 2
INSTALLAZIONE ..................................................................................................................................... 2
AVVERTENZE .......................................................................................................................................... 2
VERIFICHE E CALIBRAZIONE ............................................................................................................... 2
EN
DESCRIPTION .............................................................................................................................. 3
NOTES ON THE AVAILABLE MODELS ................................................................................................. 3
OPERATIONAL DESCRIPTION .............................................................................................................. 3
INSTALLATION ........................................................................................................................................ 3
WARNING ................................................................................................................................................ 3
CALIBRATION ......................................................................................................................................... 4
FR
DESCRIPTION .............................................................................................................................. 4
MODÈLES ................................................................................................................................................ 4
FONCTIONNEMENT ................................................................................................................................ 4
INSTALLATION ........................................................................................................................................ 5
AVVERTISSEMENT ................................................................................................................................. 5
ETALONNAGE ......................................................................................................................................... 5
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI)
Istruzione / User's Manual / Manuel d'utilisation
Sensore di Gas infiammabili con uscita 4÷20mA

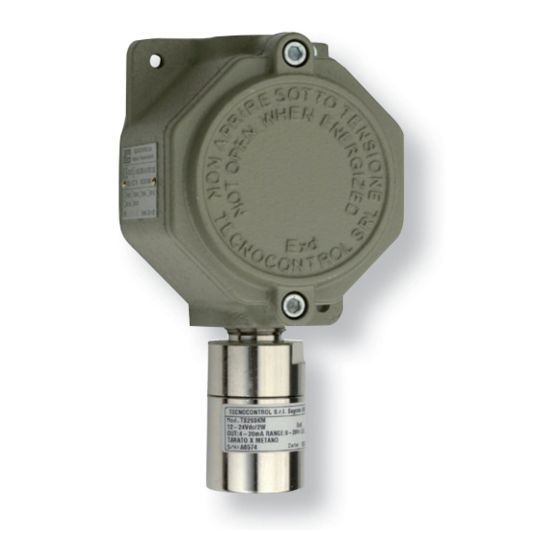

Flammable Gas Detector with 4÷20mA output
Sonde a transmetteur 4÷20mA pour gaz inflammables
Leggere Attentamente e Conservare quest'Istruzione.
Numero di Certificazione / Certificate number / numéro du certificat
http:
www.tecnocontrol.it
Please read and keep this manual
Lire avec soin et garder la notice d'istruction
Marcatura ATEX / Ex marking / Marquage ATEX
II 2G Ex d IIC T6 Gb
CESI 03 ATEX 323 X
12÷24Vdc (-10/+15%) - 2 W
Catalitico / Catalityc / Catalytiques
4÷20mA Lineare / Linear / Linéaire
T
< 60 secondi / seconds / secondes
90
<±5 %LIE anno / <±5 %LEL year / <±5 %LIE ans
-10 ÷ +50 °C / 5÷90 % r.h. 40°C
-25 ÷ +55°C / 5÷95 % r.h.
non condensata / non condensed / non condensée
190 x 105 x 83 mm / 1Kg
e-mail:
info@tecnocontrol.it
100 Ω max
0 ÷ 20 % LIE / LEL
± 10 %
5 anni / years / ans
12 mesi / month / mois
Tel. 02/26922890 - Fax 02/2133734
Pag. 1/6
Advertisement
Table of Contents
Related Manuals for Tecnocontrol SE193K
Summary of Contents for Tecnocontrol SE193K
- Page 1 WARNING ..............................3 CALIBRATION ............................4 DESCRIPTION ..........................4 MODÈLES ..............................4 FONCTIONNEMENT ..........................4 INSTALLATION ............................5 AVVERTISSEMENT ..........................5 ETALONNAGE ............................5 TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) Tel. 02/26922890 - Fax 02/2133734 http: www.tecnocontrol.it e-mail: info@tecnocontrol.it...
- Page 2 Pag. 2 / 6 IT DESCRIZIONE Gli SE193K sono trasmettitori 4÷20mA lineari a tre fili in grado di rilevare gas combustibili ed utilizzano sensori di tipo catalitico tarati al 20% LIE (Limite Inferiore d’Esplosività) per Metano o per GPL. Il rilevatore è certificato antideflagrante, la custodia contiene il circuito elettronico e i morsetti di collegamento, il sensore è...
- Page 3 Chiudere la bombola e togliere il TC011. L’uscita, tornerà poi progressivamente a 4 mA. EN DESCRIPTION The SE193K series is a three-wire 4÷20mA linear transmitter able to detect combustible gases employing a catalyt- ic sensor calibrated up to 20% LEL (Lower Explosive Limit) to Methane or LPG.
- Page 4 Then, close the gas bottle, remove TC011. Then, the mA output will slowly decrease up to 4mA. FR DESCRIPTION Les SE193K sont des sondes à transmission 4-20mA sur 3 fils permettant de détecter, suivant leur étalonnage des gaz combustibles comme le méthane et les gpl. Ils utilisent des capteurs catalytiques dont l’échelle de lecture va de 0 à...
- Page 5 Laboratoire. Kit d’étalonnage Tecnocontrol TC011 et bouteille avec mélange Air/Gaz (pour réglage du zéro et du fond échelle) Le mélange à utiliser est méthane à 20%LIE, 0,88% Volume, en air, 20,9% oxygène environ Il est possible d'utiliser soit les bouteilles jetables Tecnocontrol BO200 équipée du robinet de sortie gaz, soit...
- Page 6 ”¾” UNI 6125 Female Gas Conical Thread Entrée femelle ¾” Gaz Conique UNI 6125 Ø42 Fig. 3 – Dimensioni / Size / Dimensions TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) Tel: 02/26 92 28 90 Fax: 02/21 33 734...
