Tecnocontrol TS293PM User Manual

IST-2293.PM02.01/B
(IST-2293.PM02.01-B_TS293PM.docx - 15.04.2011)

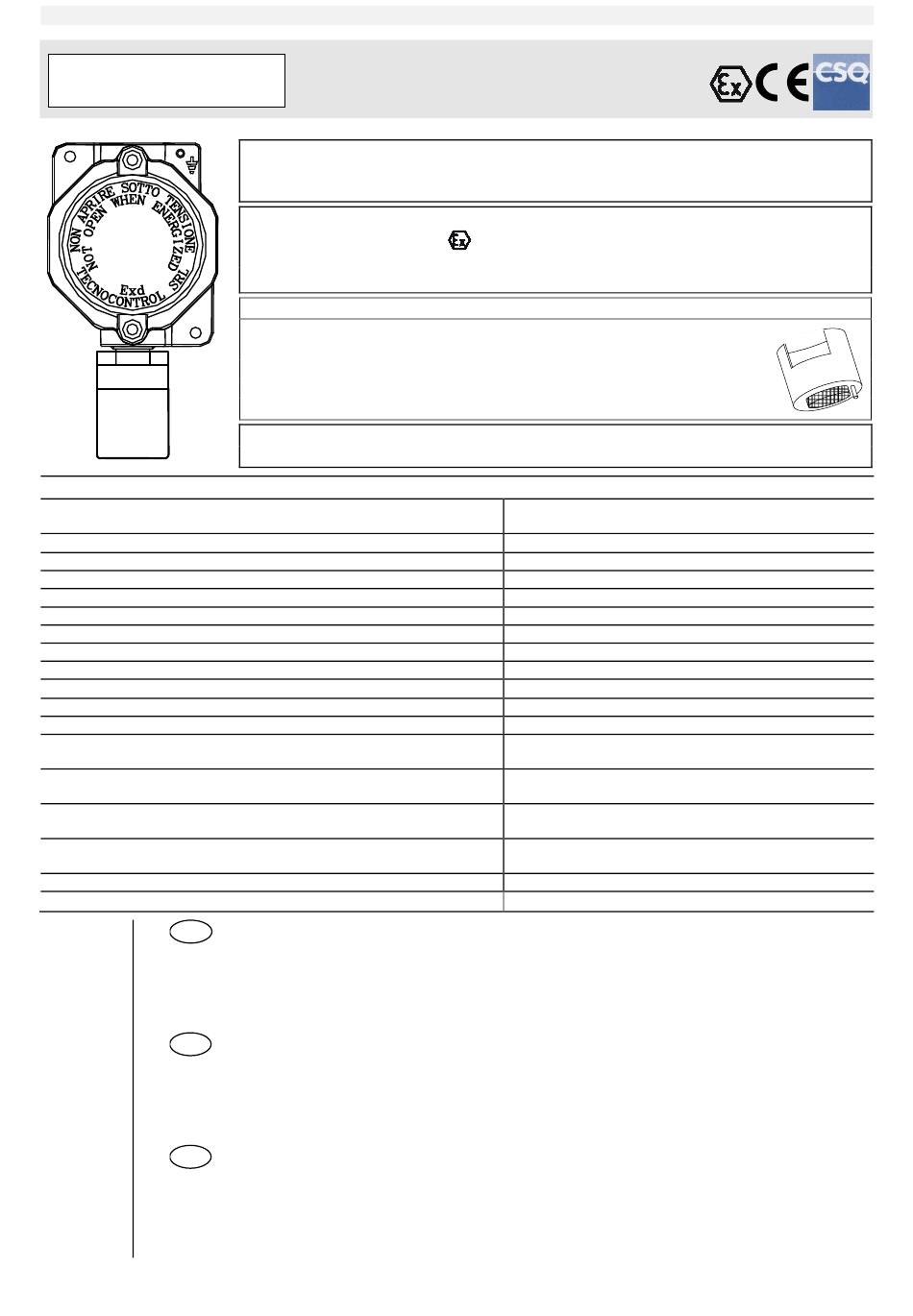

TS293PM
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
Alimentazione / Power supply / Alimentation
Sensore / Sensor Type / Capteur
Cartuccia Sensore / Cartridge Sensor / Cartouche capteur
Uscite / Outputs / Sortie
Resistenza di carico / load resistor / résistance de charge
Campo di misura / Standard Range / Champ de mesure
Limite Scala / Limits / Limite échelle
Vita media in aria pulita / Average Life in fresh air / Vie moyenne en air pur
Tempo di risposta / Response Time / Temps de réponse
Ripetibilità / Repeatability / Répétitivité
Precisione / Accuracy / Précision
Linearità / Linearity / Linéairite
Deriva a lungo termine in aria pulita
Long time drift in fresh air / Dérive à long terme en air pur
Tempo massimo di immagazzinamento
Max Storage Time / Temps maximum de stockage
Temp./umidità di immagazzinamento / Storage Temp-Humidity
Température et hygrométrie de stockage
Temp./umidità di funzionamento / Operation Temp./Humidity
Température et hygrométrie de fonctionnement
Pressione / Operation Pressure / Pression de fonctionnement
Dimensioni - Peso / Size- Weight / Dimensions du boîtier - poids
I
DESCRIZIONE ............................................................................................................................ 2
NOTE SUI VARI MODELLI ..................................................................................................................... 2
FUNZIONAMENTO ................................................................................................................................. 2
INSTALLAZIONE .................................................................................................................................... 2
AVVERTENZE ........................................................................................................................................ 3
VERIFICHE E CALIBRAZIONE .............................................................................................................. 3
GB
DESCRIPTION ............................................................................................................................. 4
NOTES ON THE AVAILABLE MODELS ................................................................................................ 4
OPERATIONAL DESCRIPTION ............................................................................................................. 4
INSTALLATION ...................................................................................................................................... 5
WARNING ............................................................................................................................................... 5
TEST and CALIBRATION ...................................................................................................................... 5
F
DESCRIPTION ............................................................................................................................. 6
MODÈLES ............................................................................................................................................... 6
FONCTIONNEMENT............................................................................................................................... 7
INSTALLATION ...................................................................................................................................... 7
INSTRUCTIONS ..................................................................................................................................... 8
VÉRIFICATIONS ET ETALONNAGE ..................................................................................................... 8
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI)
Istruzione / User's Manual / Manuel d'utilisation
Trasmettitore di Gas infiammabili con uscita 4÷20mA
Flammable Gas Detector with 4÷20mA output
Sonde a transmetteur 4÷20mA pour gaz inflammables
Leggere Attentamente e Conservare quest'Istruzione.
Lire avec soin et garder la notice d'istruction
Marcatura ATEX / Ex marking / Marquage ATEX
Numero di Certificazione / Certificate number / numéro du certificat
Modello / Model / Modele Calibrato per / Calibrated for / Tarée pour
Metano / Methane / Méthane

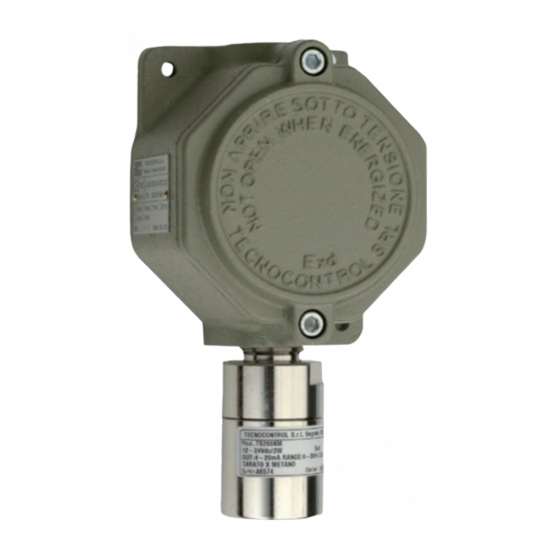

TS293PM
TS293PG GPL / LPG / GPL
TS293PI Idrogeno / Hydrogen / Hydrogène
TS293PB Benzina / Petrol / Essence
TS293PX Vedi Tabella 3 / seeTable 3 / Tableau 3
Con Cartuccia Sensore Sostituibile
Inside Replaceable Cartridge Sensor / Avec Cartouche Capteur échangeable
http: www.tecnocontrol.it
Please read and keep this manual
II 2G Ex d IIC T6 Gb
CESI 03 ATEX 323 X
12÷24Vdc(-10/+15%) 2W / 12÷24Vcc(-10/+15%) 2W
Catalitico Pellistor / Catalytic Pellistor / Catalytique Pellistor
Sostituibile / Replaceable / échangeable
4 ÷ 20 mA lineare / Linear / linéaire
50 ohm / 12Vdc (-10%) - 500 ohm / 24Vdc (-10%)
T < 60 secondi / seconds / secondes
90
Fino al / up to / jusqu'à 60% LIE / LEL
< ± 5 % LIE anno / LEL year / LIE/an
12 mesi / 12 month / 12 mois
non condensata / non condensed / non condensée
non condensata / non condensed / non condensée
Atmosferica / Atmospheric/ Atmosphérique ±10%
e-mail: info@tecnocontrol.it
Cartuccia/Cartridge/Cartouche
ZSP05/EX
ZSP05/EX
ZSP05/EX
ZSP05/EX
ZSP05/EX
12÷24Vcc (-10/+15%) 2W
0 ÷ 100 % LIE / LEL
100 % LIE / LEL
5 anni / years / ans
≤ 5% del segnale / signal
± 2% LIE / LEL
-20 ÷ + 55°C / 5 ÷ 95 % RH
-10 ÷ + 50 °C / 10÷90 % RH
190 x 105 x 83 mm / 1 Kg
Tel. 02/26922890 - Fax 02/2133734
