Fancom MRK.2

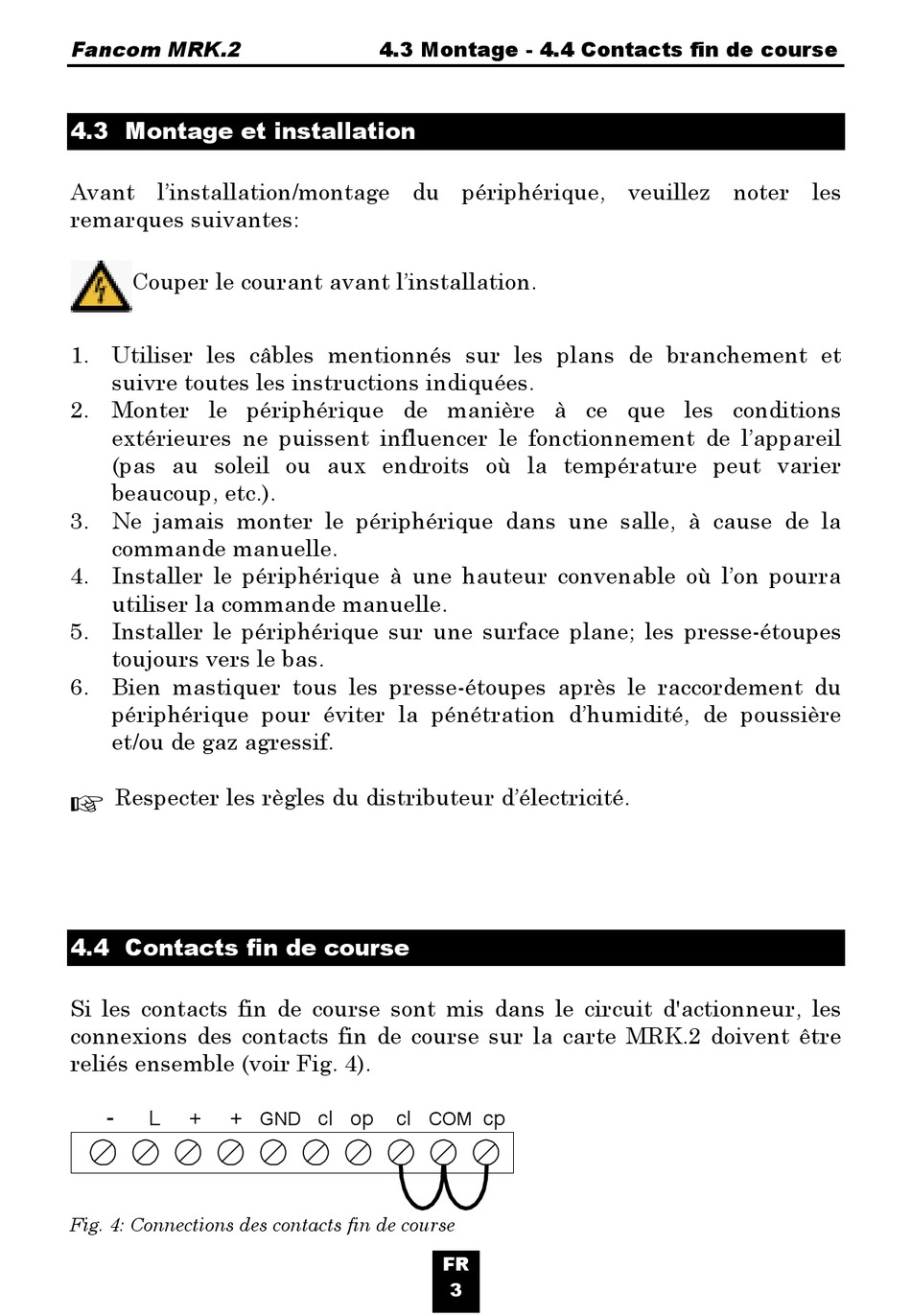

4.3 Montage et installation
Avant l'installation/montage du périphérique, veuillez noter les
remarques suivantes:
Couper le courant avant l'installation.
1. Utiliser les câbles mentionnés sur les plans de branchement et
suivre toutes les instructions indiquées.
2. Monter le périphérique de manière à ce que les conditions
extérieures ne puissent influencer le fonctionnement de l'appareil
(pas au soleil ou aux endroits où la température peut varier
beaucoup, etc.).
3. Ne jamais monter le périphérique dans une salle, à cause de la
commande manuelle.
4. Installer le périphérique à une hauteur convenable où l'on pourra
utiliser la commande manuelle.
5. Installer le périphérique sur une surface plane; les presse-étoupes
toujours vers le bas.
6. Bien mastiquer tous les presse-étoupes après le raccordement du
périphérique pour éviter la pénétration d'humidité, de poussière
et/ou de gaz agressif.
Respecter les règles du distributeur d'électricité.
!
4.4 Contacts fin de course
Si les contacts fin de course sont mis dans le circuit d'actionneur, les
connexions des contacts fin de course sur la carte MRK.2 doivent être
reliés ensemble (voir Fig. 4).
-
L
+
+
Fig. 4: Connections des contacts fin de course
4.3 Montage - 4.4 Contacts fin de course
cl op
cl
GND
COM
cp
FR
3
