2. Installer les liens de levage inférieurs du côté droit de
l'attelage.

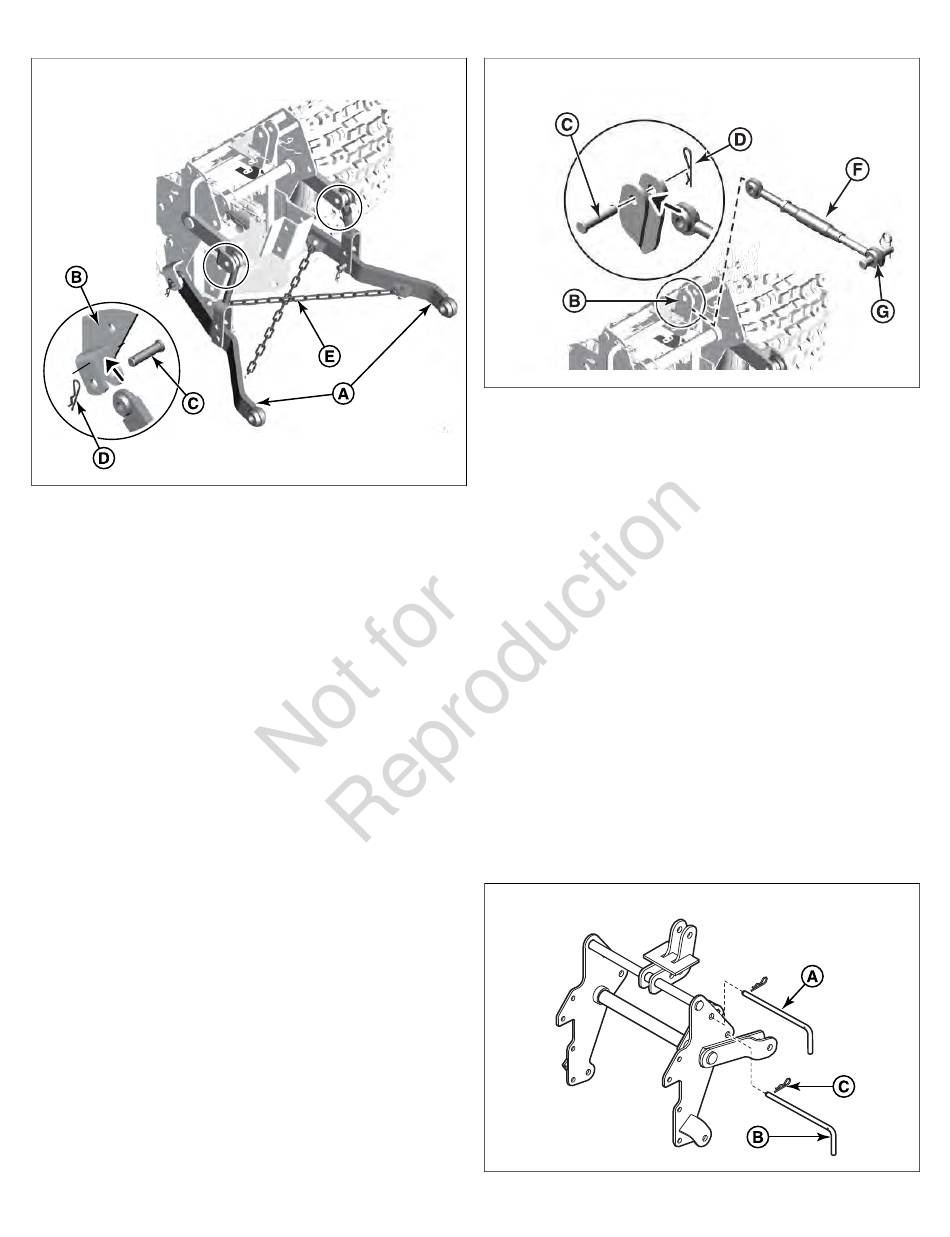

3. Fixer les chaînes de stabilisation (E) à l'avant des barres
stabilisatrices à l'aide de vis de fixation et de contre-
écrous.
4. Croiser les chaînes et attacher-les au dos des barres
stabilisatrices à l'aide des axes de chape et d'agrafes de
retenue.
5. Attacher une extrémité du lien de levage supérieur (F,
Figure 17) à l'assemblage de l'attelage (B) à l'aide d'un
axe de chape (C) et d'une pince de sécurité (D).
6. Installer l'axe de chape à l'aide d'une pince de sécurité à
l'autre extrémité (G) du lien de levage supérieur.
Enlèvement
1. Retirer le lien de levage supérieur (F, Figure 17) en
retirant l'axe de chape (C) et les pinces de sécurité (D).
Garder les pièces pour l'installation.
80
17
2. Retirer les axes de chape (C, Figure 16) et les agrafes de
retenue (D) du dos de la barre stabilisatrice.
3. Retirer les vis de fixation, les contre-écrous et les chaînes
de stabilisation (E). Garder les pièces pour l'installation.
4. Retirer les liens de levage inférieurs, les pinces, les
agrafes et la barre stabilisatrice (A) de l'assemblage de
l'attelage. Garder les pièces pour l'installation.
Verrouillage de l'attelage en trois points
L'attelage en trois points peut être verrouillé dans la position
levée. Lorsque l'accessoire arrière est verrouillé dans la
position levée, le vérin hydraulique interne peut être utilisé
pour lever les accessoires montés au centre sans devoir
retirer l'accessoire arrière. Par exemple, si un tracteur équipé
d'un rotoculteur doit être utilisé pour la tonte, le rotoculteur
peut être verrouillé dans la position levée, ce qui permettra
d'installer et d'utiliser le carter de coupe.
1. Tirer le levier de commande de levage d'accessoires vers
l'arrière pour lever l'accessoire.
2. Retirer la tige de blocage de la position rangée (A, Figure
18). Installer-la sous les bras de l'attelage en position
verrouillée (B) avec la clip restante (C).
