Swing-N-Slide PB 9210 Assembly Instructions Manual

Hide thumbs Also See for PB 9210:

Advertisement

Quick Links

Download this manual

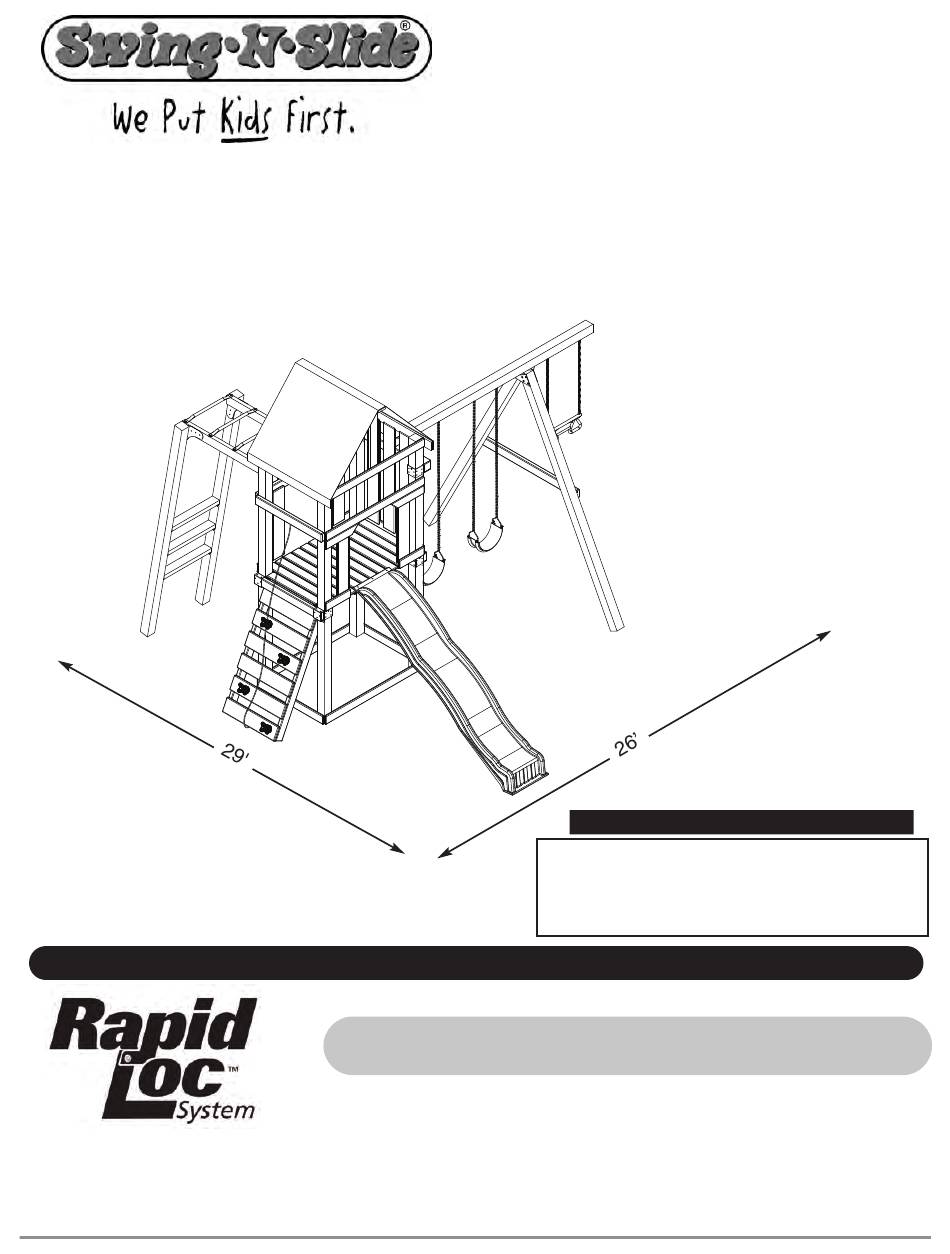

PB 9210
Minimum Use Zone
No. of Children: Up to 8
Min. Use Zone: 26 ' x 29 '
Set Dim. 14 'W x 15 'L x 11'H
Est. Building Time: 6-8 hr.
SLIDE AND 4'' x 4'' LUMBER SOLD SEPARATELY
check out http://www.swing-n-slide.com/planupdates.htm
for updates to these instructions.
ASSEMBLY INSTRUCTIONS
Swing•N•Slide • 1212 Barberry Drive • Janesville, Wisconsin 53545
Visit our web site at: www.swing-n-slide.com or call us at 1-800-888-1232
