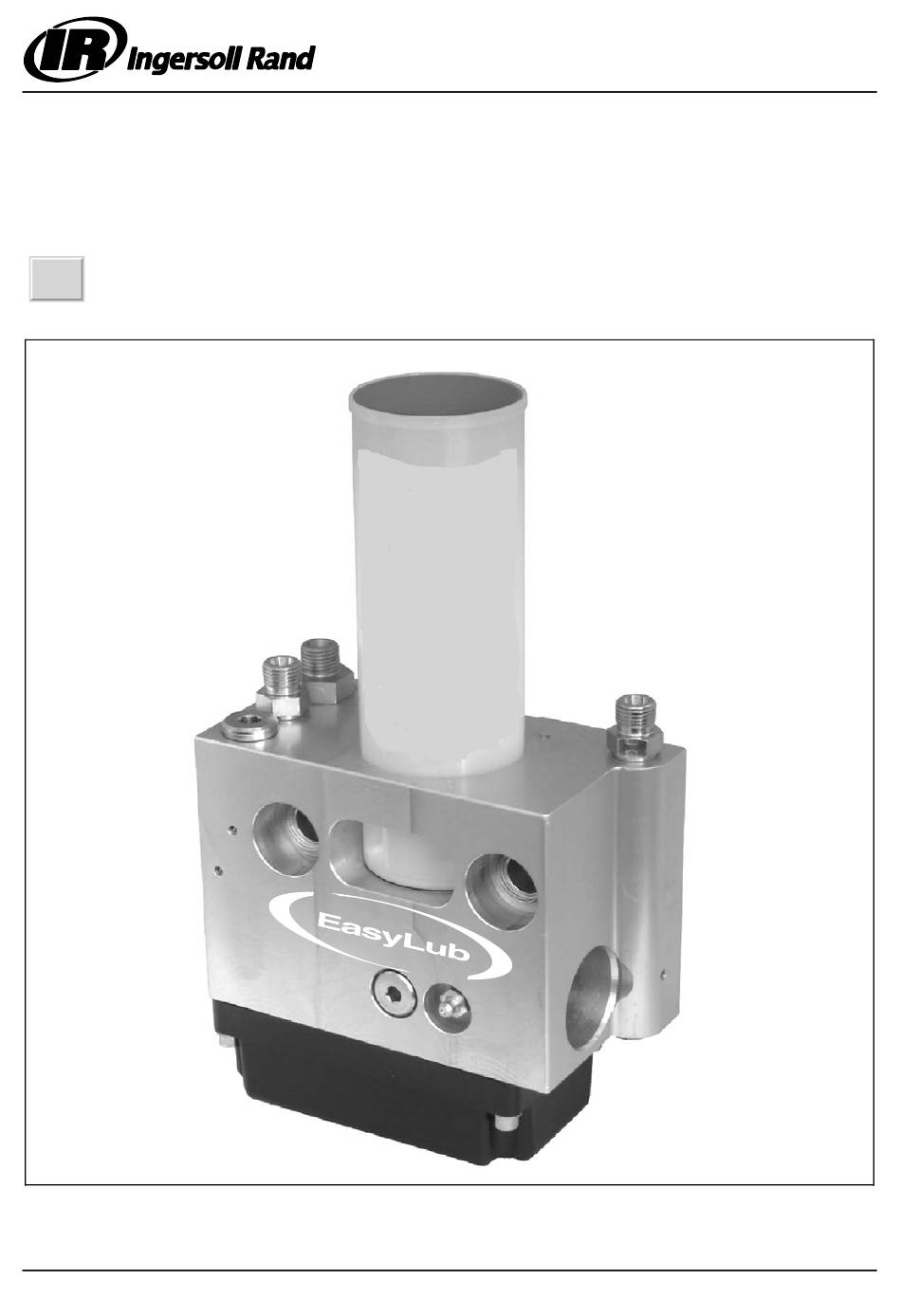

- Page 1 User’s manual Manuel de service “Easy lub” lubricating pump Pompe de graissage “Easy lub” 86603313 86621125 07 / 2006...
-
Page 2: Table Of Contents
User’s manual Manuel de service Table of Contents Sommaire Page Page Introduction Introduction Explanation of symbols used Conventions de représentation User’s responsibility Responsabilité de l’exploitant Environmental protection Protection de l’environnement Service Assistance Consignes de sécurité Safety instructions Appropriate use Utilisation conforme à l’emploi prévu Misuse Emploi non autorisé... -
Page 3: Introduction
User’s manual Manuel de service Introduction Introduction Conventions de représentation Explanation of symbols used Toutes les représentations standard utilisées dans le présent The following description standards are used in this manual : manuel sont indiquées ci--dessous : Safety Instructions Consignes de sécurité Structure of safety instructions : Chaque consigne de sécurité... -
Page 4: User's Responsibility
User’s manual Manuel de service Introduction Introduction Le présent manuel de service contient en outre les signes Furthermore, you will find the following text symbols in this manual : typographiques suivants : S Liste des textes applicables S Listing of applicable statements -- Subpoint of applicable statements -- Textes applicables détaillés 1. -
Page 5: Safety Instructions
User’s manual Manuel de service Safety instructions Consignes de sécurité Appropriate Use Utilisation conforme à l’emploi prévu The lubrication pump Easy Lub is designed for initial or for La pompe Easy Lub est conçue pour l’utilisation initiale ou subsequent retrofit installation. Exemple : pour d’éventuelles installations. -
Page 6: General Safety Instructions
User’s manual Manuel de service Safety instructions Consignes de sécurité Consignes de sécurité générales General Safety Instructions S The Easy Lub lubricating pumps : S Les pompes de graissage Easy Lub : -- sont conçues dans les règles de l’art. -- are designed with state--of--the--art technology. -
Page 7: Operation / Maintenance
User’s manual Manuel de service Safety instructions, continuation Consignes de sécurité, suite Operation, Maintenance and Repair, Service, maintenance et réparations, suite continuation Operation / Maintenance Service / maintenance The Easy Lub lubricating pumps : Les pompes de graissage Easy Lub : shall be operated only with an installed pressure relief ne doivent être mises en service que si une soupape de valve... -
Page 8: Installation
User’s manual Manuel de service Consignes de sécurité, suite Safety instructions, continued Installation Installation ATTENTION ! ATTENTION ! Before installing or disassembling the Avant d’installer ou de démonter la pompe Easy Lub lubricating pump, ensure that de graissage Easy Lub s’assurer que le the hydraulic system of the carrier unit système hydraulique de l’appareil porteur (the supply to the lubrication pump) is... -
Page 9: Description
User’s manual Manuel de service Description Fig. 1 Components of the Easy Lub lubricating pump Fig. 1 Pièces de la pompe de graissage Easy Lub -- Follower piston, cartridge full 1 -- Piston suiveur, cartouche pleine 2 -- Cartridge 2 -- Cartouche -- Lubricant outlet 3 -- Sortie de la graisse -- Lubrication hydraulic fitting, for manual lubrication... -
Page 10: The Easy Lub Lubricating Pump
User’s manual Manuel de service Description The Easy Lub lubricating pump La pompe de graissage Easy Lub is a hydraulically driven grease pump for the lubrication est une pompe à graisse à entraînement hydraulique of hydraulic hammers or other units with an available hy-- destinée à... -
Page 11: Working Method
User’s manual Manuel de service Working method Mode de fonctionnement Fig. 2 Hydraulic oil connection on Easy Lub lubricating pump Fig. 2 Raccords d’huile de la pompe de graissage Easy Lub Connect the Easy Lub lubricating pump to the hydraulic Raccordez la pompe de graissage Easy Lub au brise roche rock--breaker by means of suitable hydraulic kit hydraulique à... -
Page 12: Adjustment And Operation
User’s manual Manuel de service Adjustment and operation Réglage et commande Fig. 3 Throttle valve adjustment Fig. 3 Réglage du restricteur Basic adjustment of the throttle valve Réglage de base du restricteur Ouvrez le capuchon du restricteur (fig. 2, rep. 12) Open the cover cap of the throttle valve (Fig. -
Page 13: Monitoring Of Function
User’s manual Manuel de service Adjustment and operation Réglage et commande Fig. 4 Monitoring of function Fig. 4 Contrôle du fonctionnement Monitoring of Function Contrôle du fonctionnement The eccentric shaft (Fig. 4,item 9), located at the bottom of the L’arbre à excentrique (fig. 4, rep.9) installé sur le couvercle du pump housing cover, serves for checking the function. -
Page 14: Grease Pressure Relief Valve
User’s manual Manuel de service Adjustment and operation, continued Réglage et commande, suite Soupape de limitation de pression de graisse Grease pressure relief valve Voir : See : Kits pièces détachées Spare parts kits Fig. 5 Pressure relief valve (cartridge) Fig. -
Page 15: Maintenance
User’s manual Manuel de service Maintenance Maintenance ATTENTION ! ATTENTION ! N’effectuer aucun travail de mainte- - Do not perform any maintenance or nance, aucune réparation ni remplacer la repair work or replace the cartridge while cartouche lorsque l’appareil hydraulique the hydraulic unit is in operation. -
Page 16: First Insertion Of Cartridge
User’s manual Manuel de service Maintenance Maintenance First insertion of cartridge Equipement initial avec une cartouche 15 -- Closure plug 15 -- Vis de purge Fig. 7 Insert cartridge into the lubrication pump Fig. 7 Insérer la cartouche dans la pompe de graissage Lightly grease the inner o--ring Légèrement huiler le joint torique placé... -
Page 17: Cartridge Replacement
User’s manual Manuel de service Maintenance, continuation Maintenance, suite Cartridge Replacement Remplacer la cartouche Fig. 8 Cartridge replacement Fig. 8 Remplacer la cartouche Switch off the hydraulic unit Arrêter l’appareil hydraulique Unscrew the old cartridge Dévisser la cartouche vide Retirer le capuchon de fermeture de la nouvelle Remove the closure cap of the new cartridge cartouche Screw in the new cartridge hand--tightly in the housing... -
Page 18: Removal Of Oil Strainer
User’s manual Manuel de service Maintenance, continuation Maintenance, suite Removable of oil strainer Retirer le filtre à huile 16 – Oil strainer 16 – Filtre à huile Fig. 9 Cleaning the oil strainer Fig. 9 Nettoyer le filtre à huile The oil strainer should be cleaned every 2000 operating Le filtre à... -
Page 19: Technical Data
User’s manual Manuel de service Technical data Caractéristiques techniques Lubrication pump Easy Lub Pompe de graissage Easy Lub Lubrication output 0,22 cm#/round Débit 0,22 cm#/tour Max. operating pressure (lubricant) Pression de service max. (lubrifiant) -- hydraulic breaker 120 bar -- marteau hydraulique 120 bar -- with metering device 270 bar... -
Page 20: Pressure Diagram: Ratio Comparison
User’s manual Manuel de service Technical data Caractéristiques techniques Pressure diagram: Diagramme des pressions : ratio comparison rapport de compression The following pressure diagram depicts the relationship Le diagramme ci--dessous montre le rapport entre la pres- between the inlet pressure of the hydraulic system and the sion d’entrée du système hydraulique et la pression maxi- maximum outlet pressure of the lubrication pump with closed male de sortie de la pompe de graisse lorsque la sortie est... -
Page 21: Dimensions
User’s manual Manuel de service Technical Data, continuation Caractéristiques techniques, suite Dimensions Dimensions Fig. 11 Dimensions of the lubricating pump (all dimensions in mm) Fig. 11 Dimensions de la pompe de graissage (cotes en mm) 86621125 /21... -
Page 22: Hydraulic Circuit
User’s manual Manuel de service Technical data, continuation Caractéristiques techniques, suite Flow Rate Diagram Schéma courbe du débit The lubricant flow rate as a function of the throttle setting at Le débit du lubrifiant en tant que fonction de la restriction different pressures can be read from the following flow rate avec des réglages aux pressions différentes est montré... -
Page 23: Spare Parts Kits
User’s manual Manuel de service Spare parts kits Kits de pièces détachées 86629011 86629029 86630464 86629037 86621125 /23... -
Page 24: Troubleshooting
User’s manual Manuel de service Troubleshooting Fault : Pump does not deliver the lubricant Cause : Remedy : Cartridge empty Replace the cartridge, see page 17 Lubricant supply blocked Check the cartridge No oil pressure supply Check the hydraulic system and repair it Check the tube and hose lines and replace them Air entrapments in the suction area of the cartridge Vent housing, see page 16... -
Page 25: Recherche Des Pannes
User’s manual Manuel de service Recherche des pannes Défaut : la pompe ne refoule pas le lubrifiant Cause : Comment y remédier : Cartouche vide Remplacer la cartouche, voir page 17 L’alimentation en lubrifiant est bloquée Vérifier la cartouche Pas d’amenée d’huile sous pression Contrôler le système hydraulique et le remettre en état Vérifier les conduites et les tuyaux et les remplacer si nécessaire... -
Page 26: Accessories (Hydraulic Tubes)
User’s manual Manuel de service Accessories Hydraulic hoses NOTE : When the Easy Lub lubricating pump is used on rock breakers, reinforced hoses and fittings, capable of standing up to the high levels of vibration produced in the course of operation, must be used. Standard hose composition is not adapted to such conditions and will deteriorate very rapidly. -
Page 27: Accessoires.(Tuyaux Hydrauliques)
User’s manual Manuel de service Accessoires Tuyaux hydrauliques REMARQUE : Lorsque la pompe de graissage est utilisée sur des brises roche, il est nécessaire d’utiliser des tuyaux munis de garnitures spéciales résistantes aux vibrations élevées qui se produisent pendant le service du brise roche. -
Page 28: Manufacturer's Declaration
User’s manual Manuel de service Manufacturer declaration Déclaration du fabricant Product : Easy Lub pump 86621125 / 28... - Page 30 www.montabert.com 203 route de Grenoble BP 671 69805 Saint--Priest Cedex France...
