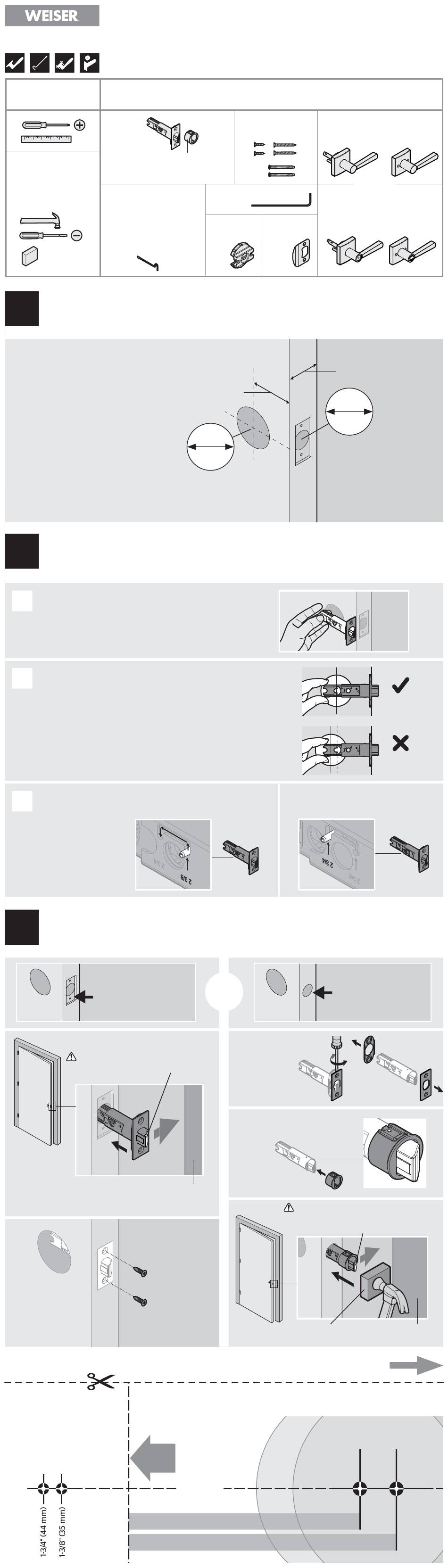

Weiser 62833 / 01 Installation Manual

62833 / 01
Required tools
Outils nécessaires
Additional tools
(if needed)
Outils additionnels
(si requis)
wood block
bloc en bois
Prepare door and check dimensions
1
Préparation de la porte et vérification des dimensions
If drilling a new door, use
the supplied template and
the complete door drilling
instructions available at
weiserlock.com/doorprep.
Si vous percez une nouvelle
porte, utiliser le gabarit
fourni et consultez les
instructions complètes sur
le perçage de la porte à
weiserlock.com/doorprep.
Adjust the backset of the latch (if needed)
2
Ajustement de l'écartement du loquet (au besoin)
Hold the latch in front of the door hole, with
A
the latch face flush against the door edge.
Maintenez le loquet en face du trou
de la porte, avec la face du loquet à
niveau avec le bord de la porte
If the latch holes are centered in the door hole,
B
no adjustment is required. Proceed to step 3.
If the latch holes are NOT centered, adjust
latch. See "Latch Adjustment" (step 2C).
Si les trous de verrouillage sont centrés dans le trou de la
porte, aucun ajustement n'est nécessaire. Passez à l'étape 3.
Si les trous de verrouillage NE sont PAS centrés, ajustez
le loquet. Voir « Ajustement du loquet » (étape 2C).
Latch Adjustment (only if needed)
C
Ajustement du loquet (seulement si nécessaire)
Move the pin to
extend the latch.
Bougez la goupille
pour déployer
le loquet.
Install latch
3
Installation du loquet
slant of latch bolt faces door frame
le côté biseauté du pêne fait face
au cadre de la porte
Drilling Template
Gabarit de perçage
Edge of the door
Bord de la porte
Parts in the box
Pièces dans la boîte
Latch
Loquet
A
Not required for all applications
Ne est pas nécessaire pour
toutes les applications
Emergency Unlock tool
(privacy locks only)
Outil de déverrouillage
d'urgence (serrures
verrouillables seulement)
H
2-3/8" (60 mm)
2-3/4" (70 mm)
Door edge chiseled
Bord de la
porte ciselé
A
door frame
cadre de la porte
C (2x)
Template is only needed if a new hole must be drilled in the door.
Le gabarit est nécessaire que si un nouveau trou doit être percé dans la porte.
Face of the door
Face de la porte
Fold
Plier
Centerline
Ligne médiane
2-3/8" (60 mm)
2-3/4" (70 mm)
Backset • Écartement
USA: 1-800-677-5625 • Canada: 1-800-501-9471
Screws
Vis
B
C
E
Allen wrench
Clé Allen
Adapter Strike
Adaptateur Gâche
K
or • ou
2-1/8"
54 mm
or
ou
Remove
plates
Retirez les
plaques
Install drive-in collar
Installez le collier de guidage
Instructions continue on reverse
Suite des instructions au verso
Installation Guide
Guide d'installation
www.weiserlock.com
Passage Levers
Leviers de passage
F
D
or • ou
J
Privacy Levers
Leviers verroullables
M
L
1-3/8"–1-3/4"
35 mm–44 mm
1"
25 mm
A
Door edge NOT
chiseled
Bord de la porte
NON ciselé
A
B
slant of latch bolt faces door frame
le côté biseauté du pêne fait face
au cadre de la porte
wood block
bloc en bois
G
N
centered
centré
not centered
non centré
door frame
cadre de la porte
