D G F r
6000-3580-0000-1XX 35800-2021 V103 01 ⁄ 2021
232x - Modbus - T3
PREMASGARD
®
D
Bedienungs- und Montageanleitung
Druck- und Differenzdruckmessumformer,
incl. Anschluss-Set,
mit Modbus-Anschluss (Tyr 3)
G
Operating Instructions, Mounting & Installation
Pressure and differential pressure measuring transducers,
incl. connection set,
with Modbus connection (Tyr 3)
F
Notice d'instruction
Convertisseur de pression et de pression différentielle,
y compris kit de raccordement,
avec raccordement Modbus (Tyr 3)
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный и
преобразователь давления измерительный дифференциальный,
вкл. комплект соединительных деталей,
с возможностью подключения к шине Modbus (Tyr 3)
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
®
PREMASGARD
232x - Modbus - T3
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Advertisement
Table of Contents
Related Manuals for S+S Regeltechnik PREMASGARD 232 Series
Summary of Contents for S+S Regeltechnik PREMASGARD 232 Series
- Page 1 Преобразователь давления измерительный и преобразователь давления измерительный дифференциальный, вкл. комплект соединительных деталей, с возможностью подключения к шине Modbus (Tyr 3) S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Page 2 D G F r 232x - Modbus - T3 PREMASGARD ® Maßzeichnung ® PREMASGARD Dimensional drawing 232x - Modbus - T3 Plan coté Габаритный чертеж mit Display with display avec écran с дисплеем M20x1.5 ohne Display without display sin écran без...
-
Page 3: Technische Daten
® PREMASGARD 232x - Modbus - T3 Rev. 2021 - V32 Wartungsfreier Druckmessumformer PREMASGARD ® 232x - Modbus - T3 (Serie), mit Modbus- Anschluss, im schlagfesten Kunststoff gehäuse mit Schnell- verschlussschrauben, wahl weise mit ⁄ ohne Display, Stutzen für Druckschlauch (Ø 6 mm), incl. Anschlussset ASD-06 (2 m Anschlussschlauch, zwei Druck- anschluss nippeln, Schrauben). - Page 4 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 address ® PREMASGARD 232x - Modbus - T3 | Nullpunktkalibrierung, Konfiguration DIP B Stecker 1 2 3 4 5 6 Schaltbild PREMASGARD ® Display mode 232x - Modbus - T3 offset B...
- Page 5 ® PREMASGARD 232x - Modbus - T3 | Konfiguration BUSADRESSE MODBUS Busadresse (binärcodiert, Wertigkeit 1 bis 247 einstellbar) DIP-Schalter [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 DIP A 1 2 3 4 5 6 7 8 Beispiel zeigt 128 + 64 + 1 = 193 als Modbus-Adresse.
-
Page 6: Anzeige Im Displ Ay
® PREMASGARD 232x - Modbus - T3 | Konfiguration ANZEIGE IM DISPL AY Standardmäßig wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit statisch angezeigt: Differenzdruck [Pa] Über die Modbusschnittstelle kann die Display-Anzeige sowohl im 7-Segment-Bereich als auch im Dot-Matrix-Bereich programmiert werden. - Page 7 ® PREMASGARD 232x - Modbus - T3 | Konfiguration, Telegramme ASCII-Code-Tabelle für Dot Matrix Anzeigebereich ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Leer “ & < > ü ä Ä ö Ö Ü ° Nicht in der Tabelle aufgeführte ASCII-Zeichen bzw. Steuerzeichen werden als Leerzeichen dargestellt. TELEGRAMME Function 04 Read Input Register Register...
- Page 8 ® PREMASGARD 232x - Modbus - T3 | Telegramme Function 06 Write Single Register & Function 16 Write Multiple Register Register Parameter (Display) Data Type Value Range 4x0002 7-Segment Wert Signed 16 Bit –999...9999 –999...9999 4x0003 7-Segment Wert Signed 8 Bit –9...99 –9...99 4x0004...
- Page 9 Wichtige Hinweise Die Einbaulage ist beliebig. Die Druckbereiche (Messbereiche) sind auf dem Geräteetikett angeben. Bei Messdrücken außerhalb dieses Bereiches kommt es zu Fehlmessungen, zu erhöhten Abweichungen oder es kann zur Zerstörung des Druckmessumformer führen. – Achtung, beim Einführen der Kabel ist darauf zu achten, dass dieses nicht unterhalb der Platine geführt wird. Hierdurch können die Schlauchverbindungen geknickt oder beschädigt werden! –...
-
Page 10: Technical Data

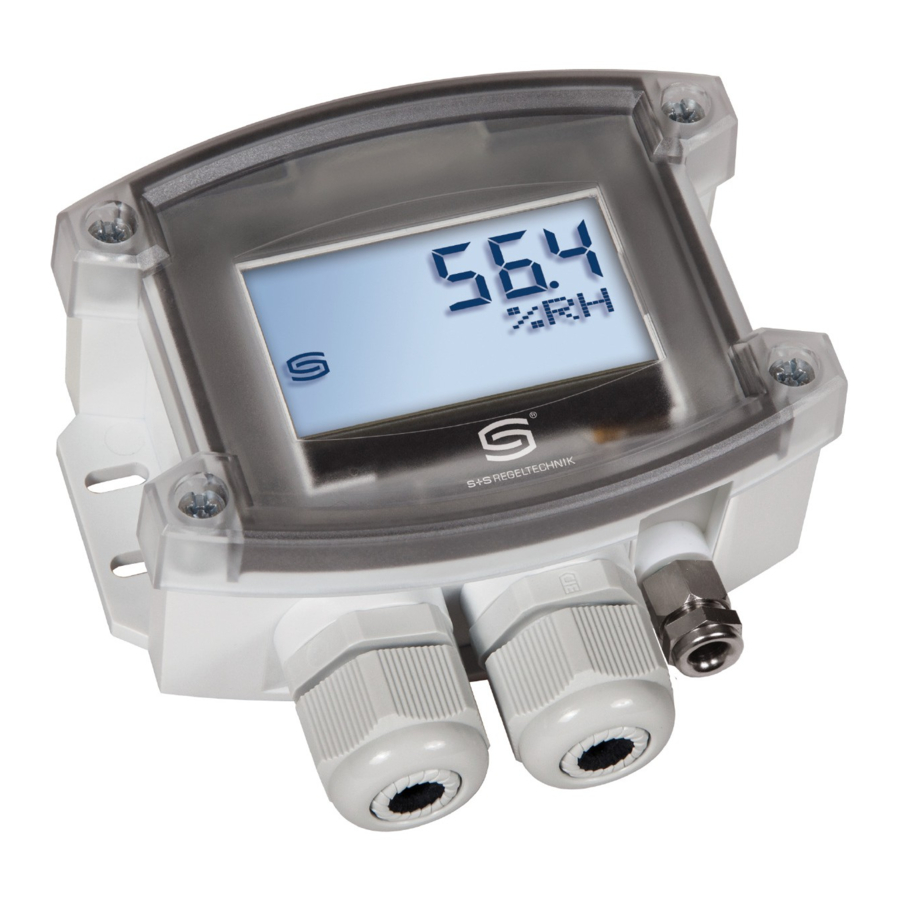

® PREMASGARD 232x - Modbus - T3 Rev. 2021 - V32 Maintenance-free pressure measuring transducer PREMASGARD ® 232x - Modbus - T3 (Series), with Modbus connection, in an impact-resistant plastic housing with quick-locking screws, optionally with ⁄ without display, nozzles for pressure hose (Ø 6 mm), incl. connection set ASD-06 (2m connecting hose, two pressure port nipples, screws). - Page 11 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 address ® PREMASGARD 232x - Modbus - T3 | Zero point calibration and configuration DIP B Plug for 1 2 3 4 5 6 Schematic diagram PREMASGARD ®...
-
Page 12: Bus Address
® PREMASGARD 232x - Modbus - T3 | Configuration BUS ADDRESS MODBUS Bus address (binary coded, value selectable from 1 to 247) DIP switch [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 DIP A 1 2 3 4 5 6 7 8... - Page 13 ® PREMASGARD 232x - Modbus - T3 | Configuration READOUT IN THE DISPL AY By default, the first line indicates the value while the second line indicates the corresponding unit statically: Differential pressure [Pa] The Modbus interface allows the display screen to be individually configured, both in the 7 segment range and in the dot-matrix range.
- Page 14 ® PREMASGARD 232x - Modbus - T3 | Configuration, Telegrams ASCII Code Table for Dot Matrix Display Area ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Blank “ & < > ü ä Ä ö Ö Ü ° ASCII characters or control characters are displayed as spaces.
- Page 15 ® PREMASGARD 232x - Modbus - T3 | Telegrams Function 06 Write Single Register & Function 16 Write Multiple Register Register Parameter (Display) Data Type Value Range 4x0002 7-Segment Value Signed 16 Bit –999...9999 –999...9999 4x0003 7-Segment Value Signed 8 Bit –9...99 –9...99 4x0004...
- Page 16 General notes This device can be mounted in any position. Pressure ranges (measuring ranges) are indicated on the device label. Applying measuring pressures beyond that range will cause mismeasurements and increased deviations or may destroy the pressure measuring transducer. – Attention! When leading in cables, make sure, they do not go under the board. This might buckle or damage hose connections! –...
-
Page 17: Caractéristiques Techniques
® PREMASGARD 232x - Modbus - T3 Rev. 2021 - V32 Convertisseur de pression sans entretien PREMASGARD ® 232x - Modbus - T3 (série), avec raccordement Modbus, boîtier en plastique résistant aux chocs avec vis de fermeture rapide, au choix avec / sans écran, manchon pour tuyau de refoulement (Ø 6 mm), avec kit de raccordement ASD-06 (tuyau de raccordement de 2 m, deux embouts de raccordement, vis). - Page 18 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 address ® PREMASGARD 232x - Modbus - T3 | Étalonnage du point zéro et configuration DIP B Plug for 1 2 3 4 5 6 Schéma de raccordement PREMASGARD ®...
- Page 19 PREMASGARD ® 232x - Modbus - T3 | Configuration ADRESSE DU BUS Adresse du bus MODBUS (code binaire, valance réglable de 1 à 247) Interrupteur DIP [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 DIP A...
-
Page 20: Affichage Sur L'écran
® PREMASGARD 232x - Modbus - T3 | Configuration AFFICHAGE SUR L'ÉCRAN Par défaut, la valeur est affichée sur la première ligne et l'unité correspondante est affichée de manière statique sur la seconde ligne : Pression différentielle [Pa] Via l'interface Modbus, l'affichage de l'écran peut aussi bien être programmé dans la zone à 7 segments que dans la zone de matrice de point. - Page 21 ® PREMASGARD 232x - Modbus - T3 | Configuration, Télégrammes Tableau des codes ASCII pour la zone d‘affichage de la matrice de points ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Espace “ & < > ü ä Ä...
- Page 22 ® PREMASGARD 232x - Modbus - T3 | Télégrammes Function 06 Write Single Register & Function 16 Write Multiple Register Registre Paramètres (écran) Data Type Value Range 4x0002 Valeur 7 segments Signed 16 Bit –999...9999 –999...9999 4x0003 Valeur 7 segments Signed 8 Bit –9...99 –9...99...
- Page 23 Généralités La position de montage peut être choisie librement. Les plages de pression (plages de mesure) sont indiquées sur l’étiquette signalétique de l’appareil. Le non-respect des dites plages de mesure entraînera des mesures erronées, des incertitudes de mesure plus élevées ou peut causer la destruction du convertisseur de pression.
-
Page 24: Технические Данные
® PREMASGARD 232x - Modbus - T3 Rev. 2021 - V32 Не нуждающийся в техническом обслуживании измерительный преобразователь давления PREMASGARD ® 232x - Modbus - T3 (серия), с возможно- стью подключения к шине Modbus, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея, штуцер... - Page 25 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 address ® PREMASGARD 232x - Modbus - T3 | Калибровка нулевой точки и конфигурация DIP B Plug for 1 2 3 4 5 6 Схема...
- Page 26 ® PREMASGARD 232x - Modbus - T3 | Конфигурация А ДРЕС ШИНЫ MODBUS Адрес шины (двоичный, настраиваемая значимость от 1 до 247) DIP-переключатель [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 DIP A 1 2 3 4 5 6 7 8...
-
Page 27: Индик Ация На Дисплее
® PREMASGARD 232x - Modbus - T3 | Конфигурация ИНДИК АЦИЯ НА ДИСПЛЕЕ Стандартно в первой строке статично отображается значение, а во второй — соответствующая единица измерения: разность давлений [Па] Посредством шинного интерфейса дисплей можно программировать как в 7-сегментном поле, так и в поле с точечной матрицей. - Page 28 ® PREMASGARD 232x - Modbus - T3 | Конфигурация, Телеграммы Таблица кодов ASCII для полей с точечной матрицей ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Пробел “ & < > ü ä Ä ö Ö Ü ° Неуказанные...
- Page 29 ® PREMASGARD 232x - Modbus - T3 | Телеграммы Функция 06 — Запись значения в один регистр хранения (Write Single Register) и функция 16 — Запись значений в несколько регистров хранения (Write Multiple Register) Регистр Параметры (дисплей) Тип данных Значение Диапазон 4x0002 7-сегментное...
- Page 30 Указания к продуктам Установочная длина может быть любой. Диапазоны давлений (диапазоны измерения) указаны на этикетке/табличке прибора. Попытка измерения давления вне этих пределов ведет к погрешностям, повышенным отклонениям или может стать причиной выхода из строя измерительного преобразователя давления. – Внимание! При вводе кабеля следует обращать внимание на то, что его укладка под платой недопустима, поскольку...
- Page 31 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 32 D G F r Busadresse, binärcodiert Bus address, binary coded Adresse du bus, code binaire Адресс шины, двоичный 0 0 0 0 0 0 0 1 0 0 1 1 0 0 1 1 0 1 1 0 0 1 0 1 1 0 0 1 0 1 1 1 1 1 0 0 1 0 0 1 0 0 0 0 0 0 1 0...
