S+S Regeltechnik PREMASGARD 232 Series Operating And Mounting Instructions Manual

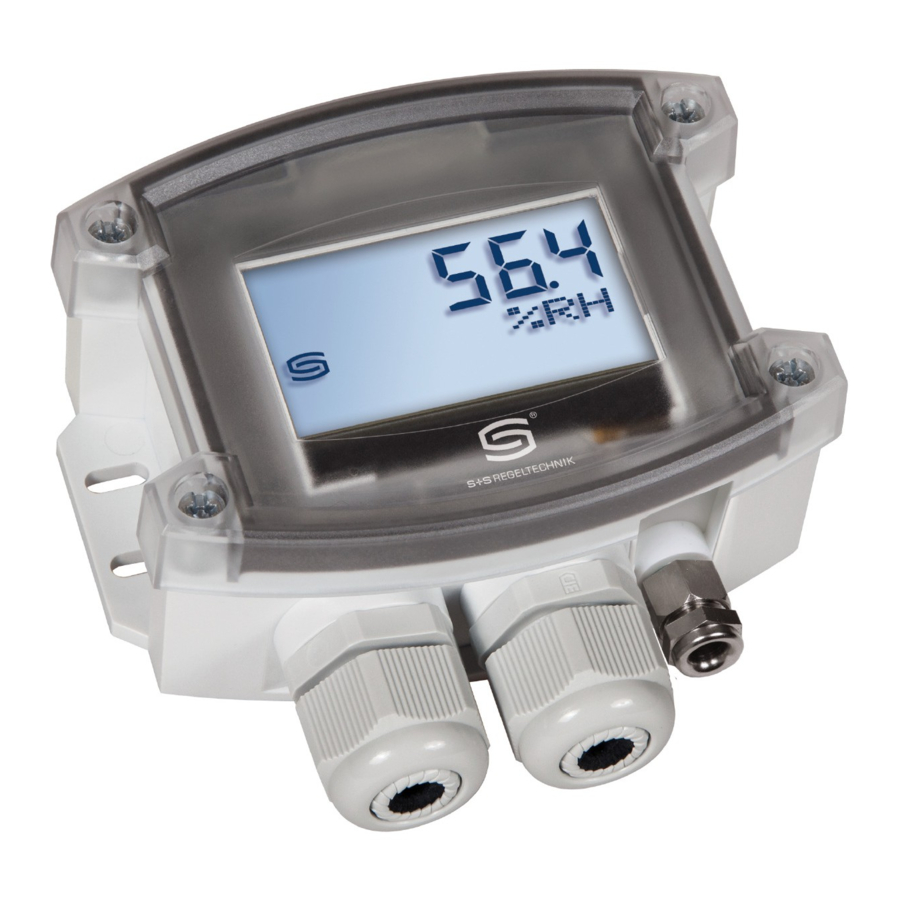

Pressure and differential pressure measuring transducers, incl. connection set, with modbus connection

Hide thumbs Also See for PREMASGARD 232 Series:

Operating instructions, mounting & installation (32 pages)

page of 48

/ 48
Bookmarks

Available languages

Quick Links

Download this manual

D G U F r

232x - Modbus - T3

PREMASGARD

Bedienungs- und Montageanleitung

Druck- und Differenzdruckmessumformer,

inkl. Anschluss-Set,

mit Modbus-Anschluss (Tyr 3)

G U

Operating and Mounting Instructions

Pressure and differential pressure measuring transducers,

incl. connection set,

with Modbus connection (Tyr 3)

Notice d'instruction

Convertisseur de pression et de pression différentielle,

y compris kit de raccordement,

avec raccordement Modbus (Tyr 3)

Руководство по монтажу и обслуживанию

Преобразователь давления измерительный и

преобразователь давления измерительный дифференциальный,

вкл. комплект соединительных деталей,

с возможностью подключения к шине Modbus (Tyr 3)

6000-3580-0000-1XX 35800-2024 V110 04 ⁄ 2024

S+S REGELTECHNIK GMBH

THURN-UND-TAXIS - STR. 22

90411 NÜRNBERG ⁄ GERMANY

FON +49 ( 0 ) 911 ⁄ 5 19 47- 0

mail@SplusS.de

www.SplusS.de

CARTONS

ET EMBALLAGE

PAPIER À TRIER

Need help?

Do you have a question about the PREMASGARD 232 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for S+S Regeltechnik PREMASGARD 232 Series

Page 1 Преобразователь давления измерительный и преобразователь давления измерительный дифференциальный, вкл. комплект соединительных деталей, с возможностью подключения к шине Modbus (Tyr 3) S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...

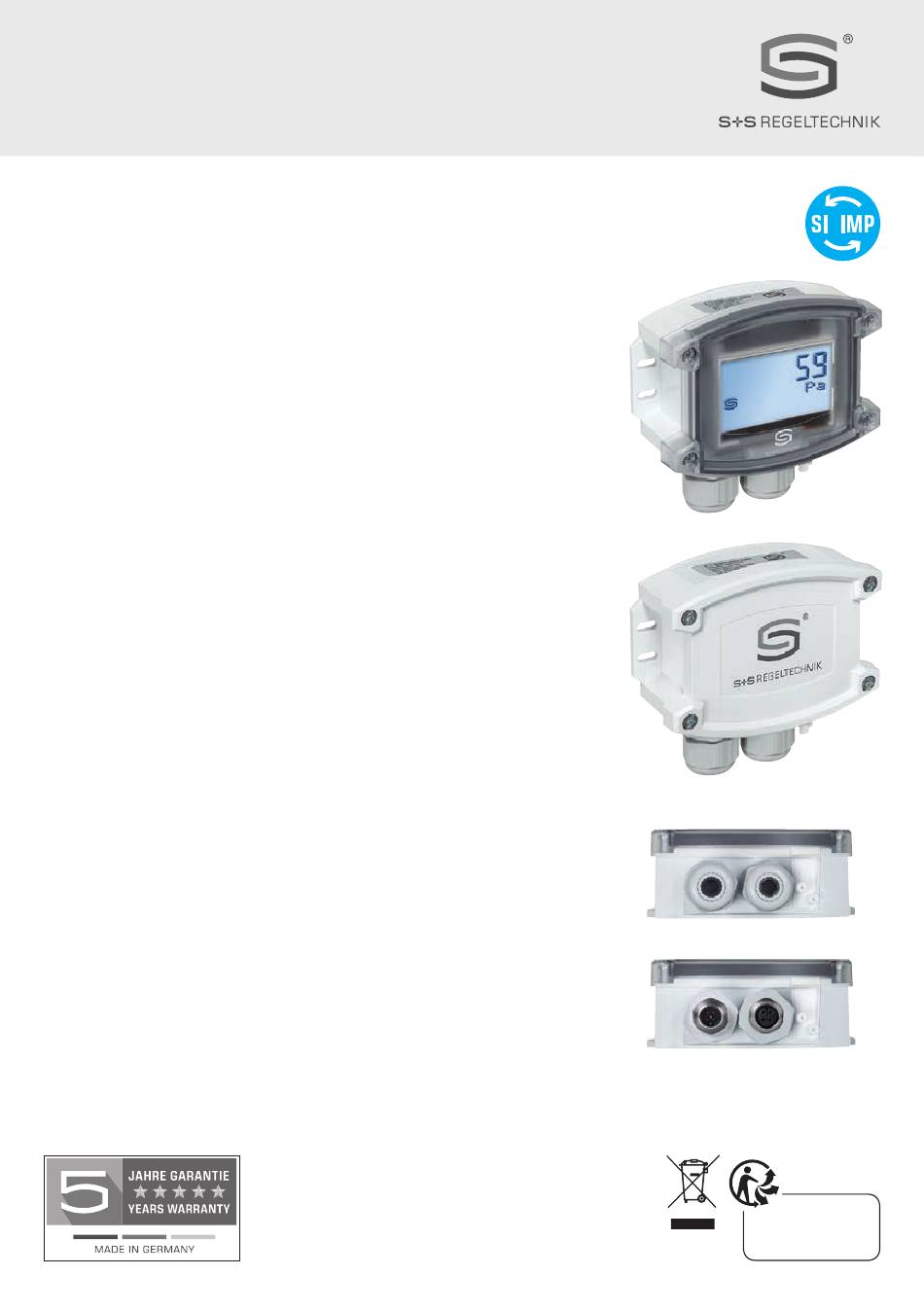

Page 2 D G U F r 232x - Modbus - T3 PREMASGARD ® Maßzeichnung Dimensional drawing Plan coté Габаритный чертеж mit Display [mm] with display avec écran M20x1.5 с дисплеем M20x1.5 M20x1.5 ohne Display without display sin écran без дисплея M20x1.5 M20x1.5 M20x1.5 M12-Steckverbinder...
Page 3 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 Wartungsfreier Druckfühler PREMASGARD ® 232x - Modbus - T3 (Serie), mit Modbus- Anschluss, im schlagfesten Kunststoff gehäuse mit Schnellver- schlussschrauben, Anschluss-Stutzen für Druckschlauch (Ø 6 mm), mit Kabel ver schraubung (optional M12-Steckverbinder nach DIN EN 61076-2-101), wahl weise mit ⁄...
Page 4 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 Umschaltbares Einheitensystem Messgrößen / Datenpunkte SI (default) → Imperial Messbereiche SI (default) → Imperial Differenzdruck [Pa] → [inWC] Typ 2328 – 500...+ 500 Pa → – 2.0...+ 2.0 inWC Typ 2327 –...
Page 5 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 ® Montageschema PREMASGARD ÜBERWACHUNGSARTEN 232x - Modbus - T3 Unterdruck P1 (+) wird nicht angeschlossen, ist luftseitig offen gegen Atmosphäre P2 (–) Anschluss im Kanal Filter: P1 (+) Anschluss vor dem Filter P2 (–) Anschluss nach dem Filter Ventilator P1 (+) Anschluss nach dem Ventilator...
Page 6 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 Schaltbild PREMASGARD ® Stecker belegung ® PREMASGARD 232x - Modbus - T3 (M12) xx - Modbus Stecker Display MALE FEMALE offset DIP A 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 address DIP B...
Page 7 ® PREMASGARD 232x - Modbus - T3 | Konfiguration BUSADRESSE Busadresse MODBUS (binärcodiert, Wertigkeit 1 bis 247 einstellbar) DIP-Schalter [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 DIP A 1 2 3 4 5 6 7 8 Beispiel zeigt 128 + 64 + 1 = 193 als Modbus-Adresse.
Page 8 ® PREMASGARD 232x - Modbus - T3 | Konfiguration ANZEIGE IM DISPLAY Der Anzeigewert ist abhängig vom eingestellten Einheitensystem (siehe Tabelle „Function 05 Write Single Coil“). Bei Bedarf kann das Geräte von SI (default) auf Imperiale Einheiten umgestellt werden. Standardanzeige Standardmäßig wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit statisch angezeigt: Differenzdruck [Pa] [inWC] Frei konfigurierbare Anzeige...
Page 9 ® PREMASGARD 232x - Modbus - T3 | Konfiguration, Telegramme ASCII-Code-Tabelle für Dot Matrix Anzeigebereich ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Leer “ & < > ü ä Ä ö Ö Ü ° Nicht in der Tabelle aufgeführte ASCII-Zeichen bzw. Steuerzeichen werden als Leerzeichen dargestellt. TELEGRAMME Function 04 Read Input Register Register...
Page 10 ® PREMASGARD 232x - Modbus - T3 | Telegramme Function 05 Write Single Coil Register Parameter Data Type Value Range 0x0001 Autozero (Differenzdruck) Bit 0 0 / 1 OFF - ON 0x0002 Einheitensystem → Imperial Bit 1 0 / 1 SI (Default) - Imperial Differenzdruck...
Page 11 ® PREMASGARD 232x - Modbus - T3 | Telegramme Function 08 Diagnostics Folgende Sub Function Codes werden unterstützt Sub Function Parameter Data Type Antwort Code Echo der Sendedaten Echodaten (Loopback) Neustart Modbus Echo Telegramm (Reset Listen Only Mode) Aktivierung Listen Only Mode Keine Antwort Lösche Zähler Echo Telegramm...
Page 12 ® PREMASGARD 232x - Modbus - T3 | Installation Allgemeiner Aufbau Busstruktur MODBUS RTU-Master Passiver Aktiver Abzweig Abzweig RS-485 Leitungs- Leitungs- Stammleitung abschluss abschluss (Trunk-Kabel) Stichleitung (Drop-Kabel) Slave n Stichleitung: Mehrfachabzweigung n: Slave 1 Slave 2 kürzer 20m kürzer 40m/n Bustopologie mit Abschluss- und Vorspannungswiderständen Allgemeiner Aufbau Busstruktur MODBUS...
Page 13 Wichtige Hinweise Die Einbaulage ist beliebig. Die Druckbereiche (Messbereiche) sind auf dem Geräteetikett angeben. Bei Messdrücken außerhalb dieses Bereiches kommt es zu Fehlmessungen, zu erhöhten Abweichungen oder es kann zur Zerstörung des Druckmessumformer führen. – Achtung, beim Einführen der Kabel ist darauf zu achten, dass dieses nicht unterhalb der Platine geführt wird. Hierdurch können die Schlauchverbindungen geknickt oder beschädigt werden! –...
Page 14 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 Maintenance-free pressure sensor PREMASGARD ® 232x - Modbus - T3 (series) with Modbus connection, in an impact-resistant plastic housing with quick-locking screws, connection nozzles for pressure hose (Ø 6 mm / 0.236 in), with cable gland (optionally M12 connector according to DIN EN 61076-2-101), optionally with/without display, for measuring the pressure (max.
Page 15 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 Switchable system of units Measurements / Data points SI (default) → Imperial Measuring ranges SI (default) → Imperial Differential pressure [Pa] → [inWC] Type 2328 – 500...+ 500 Pa →...
Page 16 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 ® Mounting diagram PREMASGARD TYPES OF MONITORING 232x - Modbus - T3 (A) Below-atmospheric pressure P1 (+) is not connected but open against atmosphere P2 ( – ) connected to inside of duct (B) Filter P1 (+) connected upstream of filter P2 ( –...
Page 17 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 PREMASGARD ® Pin assignment ® Schematic diagram PREMASGARD 232x - Modbus - T3 (M12) xx - Modbus Plug for display MALE FEMALE offset DIP A 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 address DIP B...
Page 18 ® PREMASGARD 232x - Modbus - T3 | Configuration BUS ADDRESS Bus address MODBUS (binary coded, value selectable from 1 to 247) DIP switch [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 DIP A 1 2 3 4 5 6 7 8...
Page 19 ® PREMASGARD 232x - Modbus - T3 | Configuration READOUT IN THE DISPLAY The display value depends on the set unit system (see table “Function 05 Write Single Coil”). If required, the unit can be switched from SI (default) to imperial units. Standard display By default, the first line indicates the value while the second line indicates the corresponding unit statically: differential pressure [Pa] [inWC]...
Page 20 ® PREMASGARD 232x - Modbus - T3 | Configuration, Telegrams ASCII Code Table for Dot Matrix Display Area Sign Sign Sign Sign Sign ASCII ASCII ASCII ASCII ASCII Blank “ & < > ü ä Ä ö Ö Ü ° ASCII characters or control characters are displayed as spaces.
Page 21 ® PREMASGARD 232x - Modbus - T3 | Telegrams Function 05 Write Single Coil Register Parameter Data Type Value Range 0x0001 Auto zero (Differential pressure) Bit 0 0 / 1 OFF - ON 0x0002 System of units → Imperial Bit 1 0 / 1 SI (Default) - Imperial...
Page 22 ® PREMASGARD 232x - Modbus - T3 | Telegrams Function 08 Diagnostics The following sub function codes are supported Sub Function Parameter Data Type Answer Code Echo of transmission data Echo data (Loopback) Restart Modbus Echo telegram (Reset listen-only mode) Activation listen-only mode No answer Delete counter...
Page 23 ® PREMASGARD 232x - Modbus - T3 | Installation General layout of bus structure MODBUS RTU-Master Passive Active branch branch RS-485 Line Line Trunk line termination termination Stub line Slave n Stub line: Multiple branch n: Slave 1 Slave 2 shorter 20m shorter 40m/n Bus topology with terminating and bias resistors...
Page 24 Important notes This device can be mounted in any position. Pressure ranges (measuring ranges) are indicated on the device label. Applying measuring pressures beyond that range will cause mismeasurements and increased deviations or may destroy the pressure measuring transducer. – Attention! When leading in cables, make sure, they do not go under the board. This might buckle or damage hose connections! –...
Page 25 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 Capteur de pression PREMASGARD ® 232x - Modbus - T3 sans entretien (série) avec raccordement Modbus, dans un boîtier en plastique résistant aux chocs avec vis de fermeture rapide, manchon de raccordement pour tuyau de refoulement (Ø 6 mm), avec presse-étoupe (optional M12-Steckver- binder selon DIN EN 61076-2-101), au choix avec/sans écran, pour la mesure de la pression (max.
Page 26 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 Système d’unités commutable Mesures / points de données SI (default) → Impérial Plages de mesure SI (default) → Impérial Pression différentielle [Pa] → [inWC] Type 2328 – 500...+ 500 Pa →...
Page 27 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 ® Schéma de montage PREMASGARD MODES DE SURVEILLANCE 232x - Modbus - T3 dépression P1 (+) n’est pas raccordé, ouvert côté air à l’atmosphère P2 (–) raccord à la conduite filtre P1 (+) raccord en amont du filtre P2 (–) raccord en aval du filtre ventilateur...
Page 28 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 Schéma de raccordement PREMASGARD ® Affectation des plots ® PREMASGARD 232x - Modbus - T3 de connexion (M12) xx - Modbus Plug for display MALE FEMALE offset DIP A 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 address...
Page 29 ® PREMASGARD 232x - Modbus - T3 | Configuration ADRESSE DU BUS Adresse du bus MODBUS (code binaire, valance réglable de 1 à 247) Interrupteur DIP [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 DIP A...
Page 30 ® PREMASGARD 232x - Modbus - T3 | Configuration AFFICHAGE SUR L‘ÉCRAN La valeur d’affichage dépend du système d’unités réglé (voir tableau « Fonction 05 Write Single Coil »). Si nécessaire, l’appareil peut être commuté de SI (par défaut) sur Impérial. Affichage standard Par défaut, la valeur est affichée sur la première ligne et l‘unité...
Page 31 ® PREMASGARD 232x - Modbus - T3 | Configuration, Télégrammes Tableau des codes ASCII pour la zone d‘affichage de la matrice de points ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Espace “ & < > ü ä Ä...
Page 32 ® PREMASGARD 232x - Modbus - T3 | Télégrammes Function 05 Write Single Coil Registre Paramètres Data Type Value Range 0x0001 Autozero (Pression différentielle) Bit 0 0 / 1 OFF - ON 0x0002 Système d’unités → Impérial Bit 1 0 / 1 SI (Default) - Impérial Pression différentielle...
Page 33 ® PREMASGARD 232x - Modbus - T3 | Télégrammes Function 08 Diagnostics Les codes sous-fonction suivants sont pris en charge Code sous- Paramètres Data Type Réponse fonction Écho des données d’émission Données d’écho (loopback-rebouclage) Redémarrage Modbus (Reset Listen Télégramme d’écho Only Mode –...
Page 34 Modbus | Installation Structure générale du bus MODBUS RTU-Master Raccord Raccord actif passif RS-485 Fin de ligne Fin de ligne Ligne principale (câble principal) Tronçon (câble de dérivation) Slave n Tronçon : Poly-raccord n : Slave 1 Slave 2 moins de 20 m moins de 40 m / n Topologie du bus avec résistances de charge et polarisation Structure générale du bus...
Page 35 Généralités La position de montage peut être choisie librement. Les plages de pression (plages de mesure) sont indiquées sur l’étiquette signalétique de l’appareil. Le non-respect des dites plages de mesure entraînera des mesures erronées, des incertitudes de mesure plus élevées ou peut causer la destruction du convertisseur de pression.
Page 36 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 Не нуждающийся в техническом обслуживании датчик давления PREMASGARD ® 232x - Modbus - T3 (серия), с возможностью подключения к шине Modbus, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, со штуцером для напорного шланга (диаметр 6 мм), с...
Page 37 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 Переключаемая система единиц Изм. велич. / параметры СИ (default) → Импер. ед. Диапазоны измерения СИ (default) Импер. ед. → Разность давлений [Па] → [inWC] Тип 2328 – 500...+ 500 Па →...
Page 38 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 ® Схема монтажа PREMASGARD ВИДЫ КОНТРОЛЯ ДАВЛЕНИЯ: 232x - Modbus - T3 Контроль пониженного давления P1 (+) не присоединен, открыт для атмосферного воздуха P2 (–) присоединен к каналу Контроль фильтра P1 (+) включен перед фильтром P2 (–) включен...
Page 39 ® PREMASGARD 232x - Modbus - T3 Rev. Data - V40 Схема подключения PREMASGARD ® Разводка контактов ® PREMASGARD 232x - Modbus - T3 (M12) xx - Modbus Plug for display MALE FEMALE offset DIP A 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 address DIP B...
Page 40 ® PREMASGARD 232x - Modbus - T3 | Конфигурация А ДРЕС ШИНЫ MODBUS Адрес шины (двоичный, настраиваемая значимость от 1 до 247) DIP-переключатель [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 DIP A 1 2 3 4 5 6 7 8...
Page 41 ® PREMASGARD 232x - Modbus - T3 | Конфигурация ИНДИКАЦИЯ НА ДИСПЛЕЕ Отображаемое значение зависит от настроенной системы единиц (см. таблицу «Функция 05 — Запись значения одного флага (Write Single Coil)»). При необходимости можно переключить устройство с СИ (по умолчанию) на английскую систему мер. Стандартная...
Page 42 ® PREMASGARD 232x - Modbus - T3 | Конфигурация, Телеграммы Таблица кодов ASCII для полей с точечной матрицей ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Пробел “ & < > ü ä Ä ö Ö Ü ° Неуказанные...
Page 43 ® PREMASGARD 232x - Modbus - T3 | Телеграммы Функция 05 — Запись значения одного флага (Write Single Coil) Регистр Параметры Тип данных Значение Диапазон 0x0001 Автоматический ноль (дифференциальное давление) бит 0 0 / 1 OFF - ON 0x0002 Система единиц СИ...
Page 44 ® PREMASGARD 232x - Modbus - T3 | Телеграммы Функция 08 — Диагностика (Diagnostics) Поддерживаются следующие коды подфункции Код Параметры Тип данных Ответ подфункции Эхо отправленных данных (Loopback) Данные эхо Перезапуск Modbus Телеграмма эхо (Reset Listen Only Mode) Активация (Listen Only Mode) Без...
Page 45 ® PREMASGARD 232x - Modbus - T3 | Подключение Общая структура шины MODBUS RTU-Master Пассивное Активное ответвление ответвление RS-485 Оконечная Оконечная Магистральная нагрузка нагрузка линия шины шины (магистральный кабель) Тупиковая линия (ответвитель- Slave n ный кабель) Тупиковая Многократное линия: ответвление n: Slave 1 Slave 2 короче...
Page 46 Указания к продуктам Установочная длина может быть любой. Диапазоны давлений (диапазоны измерения) указаны на этикетке/табличке прибора. Попытка измерения давления вне этих пределов ведет к погрешностям, повышенным отклонениям или может стать причиной выхода из строя измерительного преобразователя давления. – Внимание! При вводе кабеля следует обращать внимание на то, что его укладка под платой недопустима, поскольку...
Page 47 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
Page 48 D G U F r Busadresse, binärcodiert Bus address, binary coded Adresse du bus, code binaire Адресс шины, двоичный 0 0 0 0 0 0 0 1 0 0 1 1 0 0 1 1 0 1 1 0 0 1 0 1 1 0 0 1 0 1 1 1 1 1 0 0 1 0 0 1 0 0 0 0 0 0 1 0...
