D G F r

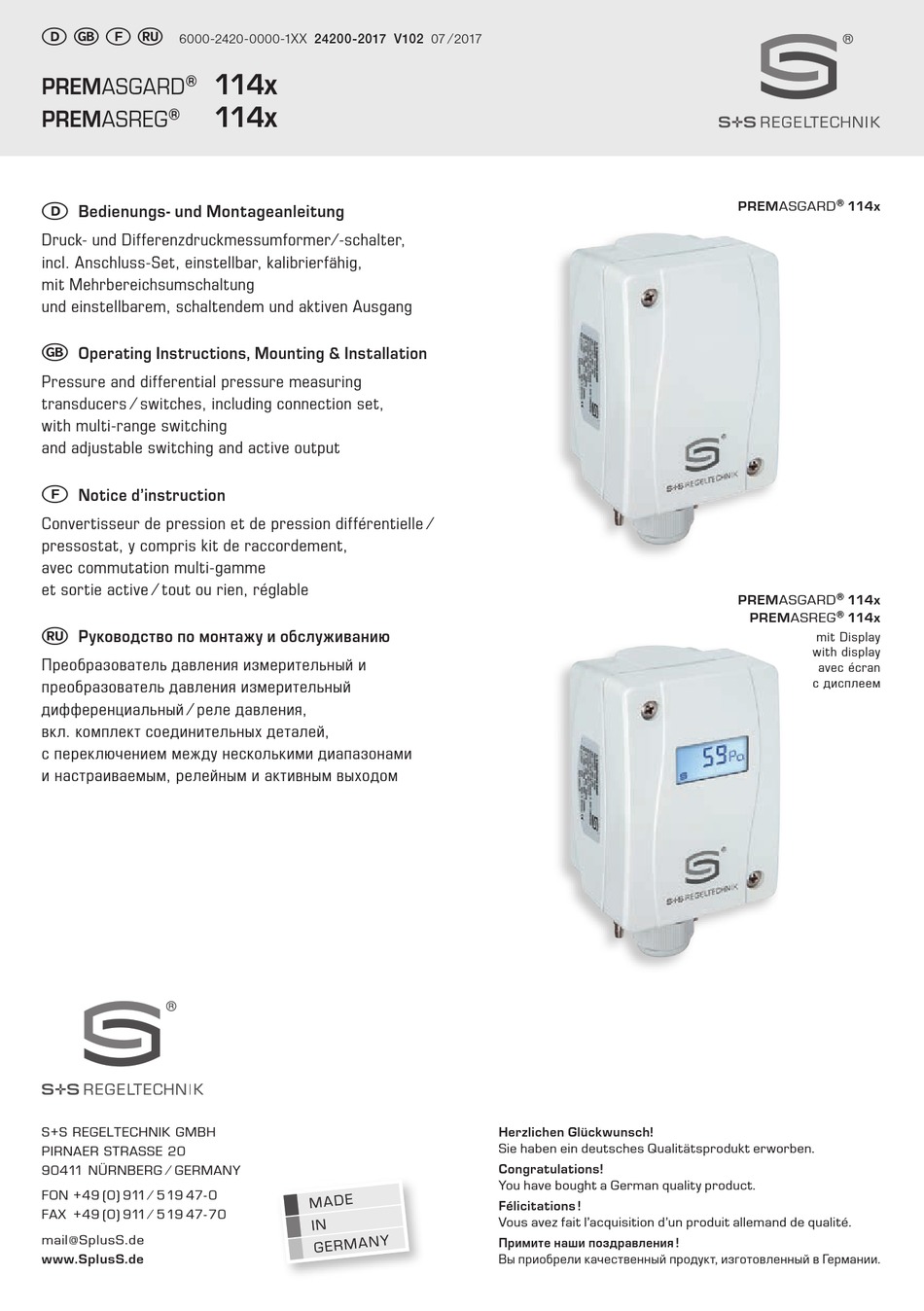

6000-2420-0000-1XX 24200-2017 V102 07 ⁄ 2017
114x
PREMASGARD
®
114x
PREMASREG
®
D
Bedienungs- und Montageanleitung
Druck- und Differenzdruckmessumformer ⁄ -schalter,
incl. Anschluss-Set, einstellbar, kalibrierfähig,
mit Mehrbereichsumschaltung
und einstellbarem, schaltendem und aktiven Ausgang
G
Operating Instructions, Mounting & Installation
Pressure and differential pressure measuring
transducers ⁄ switches, including connection set,
with multi-range switching
and adjustable switching and active output
F
Notice d'instruction
Convertisseur de pression et de pression différentielle ⁄
pressostat, y compris kit de raccordement,
avec commutation multi-gamme
et sortie active ⁄ tout ou rien, réglable
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный и
преобразователь давления измерительный
дифференциальный ⁄ реле давления,
вкл. комплект соединительных деталей,
с переключением между несколькими диапазонами
и настраиваемым, релейным и активным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
®
PREMASGARD
114x
PREMASGARD
®
114x
PREMASREG
®
114x
mit Display
with display
avec écran
с дисплеем
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for S+S Regeltechnik PREMASGARD 114 Series
Summary of Contents for S+S Regeltechnik PREMASGARD 114 Series
- Page 1 преобразователь давления измерительный дифференциальный ⁄ реле давления, вкл. комплект соединительных деталей, с переключением между несколькими диапазонами и настраиваемым, релейным и активным выходом S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Page 2 D G F r 114x PREMASGARD ® 114x PREMASREG ® ® Maßzeichnung PREMASGARD 114x ® Dimensional drawing PREMASREG 114x Plan coté Габаритный чертеж 13.9 M16x1.5 37.4 73.5 ® PREMASGARD 114x ® PREMASREG 114x Anschlüsse Connections Raccordements Соединительные патрубки...
-
Page 3: Technische Daten
® ® PREMASGARD 114x ⁄ PREMASREG 114x Rev. 2017 - V13 DE Die kalibrierfähigen, kompakten Drucksensoren PREMASGARD ® 114x (Serie) sind mit acht umschalt baren Messbereichen und optional mit Display ausgestattet (acht Geräte in einem) und dienen zur Messung von Über-, Unter- oder Differenz drücken der Luft. Das piezoresistive Mess element ist temperaturkompensiert und garantiert eine hohe Zuverlässigkeit und Genauigkeit. - Page 4 ® ® PREMASGARD 114x ⁄ PREMASREG 114x Rev. 2017 - V13 DE Umrechnungstabelle für Druckwerte: Einheit = mbar 1 Pa 0,00001 bar 0,01 mbar 1 Pa 0,001 kPa 0,000101971 mWs 1 kPa 0,01 bar 10 mbar 1000 Pa 1 kPa 0,101971 mWs 1 bar 1 bar...
- Page 5 ® ® PREMASGARD 114x ⁄ PREMASREG 114x Rev. 2017 - V13 DE ® Montageschema PREMASGARD 114x PREMASREG ® 114x (Thor 2) ÜBERWACHUNGSARTEN: Unterdruck: P1 (+) wird nicht angeschlossen, ist luftseitig offen gegen Atmosphäre P2 (–) Anschluss im Kanal Filter: P1 (+) Anschluss vor dem Filter P2 (–) Anschluss nach dem Filter Ventilator: P1 (+) Anschluss nach dem Ventilator...
- Page 6 ® ® PREMASGARD 114x ⁄ PREMASREG 114x ® ® 114x - U ⁄ W Schaltbild PREMASGARD 114 x - U Schaltbild PREMASREG Ausgang: mit ⁄ ohne Display Ausgang: mit Display 0 -10 V 0 -10 V min.max. min.max. min. max. Kontakt- seite Stecker...
- Page 7 Anzeige im Display: Automatisches Einstellen des Offsets: PREMASGARD ® 114x Im Display wird in der 1. Zeile der Ist-Druck bis zur Messbereichsgrenze angezeigt. Es erfolgt eine automatische Umschaltung zwischen den Einheiten Pa und hPa (100 Pa = 1 hP). Kontakt- min.
- Page 8 Manuelles Einstellen des Offsets: Voraussetzung: DIP-Schalter 6 ist auf ON. Schalter muss auf ON stehen bleiben, wird auf OFF geschaltet ist der "auto offset" aktiviert. Siehe auch "Automatisches Einstellen des Offsets" In dieser Einstellung kann mit dem Potentiometer OFFSET ∆P abgeglichen werden. Der Einstellbereich beträgt ca.
- Page 9 Wichtige Hinweise Die Einbaulage ist beliebig. Der Spannungsausgang ist kurzschlussfest, ein Anlegen einer Überspannung am Spannungsausgang zerstört das Gerät. Die Druckbereiche (Messbereiche) sind auf dem Geräteetikett angeben. Bei Messdrücken außerhalb dieses Bereiches kommt es zu Fehlmessungen, zu erhöhten Abweichungen oder es kann zur Zerstörung des Druckmessumformer führen. –...
-
Page 10: Technical Data
® ® PREMASGARD 114x ⁄ PREMASREG 114x Rev. 2017 - V13 GB The calibratable PREMASGARD ® 114x series compact pressure sensors are equipped with eight switchable measuring ranges and with or without optional display (eight devices in one) and are used for measuring above-atmospheric, below-atmospheric, or differential pressures in air. The piezoresistive measuring element is temperature-compensated and guarantees a high degree of reliability and accuracy. - Page 11 ® ® PREMASGARD 114x ⁄ PREMASREG 114x Rev. 2017 - V13 GB Conversion table for pressure values: Unit = mbar 1 Pa 0.00001 bar 0.01 mbar 1 Pa 0.001 kPa 0.000101971 mH 1 kPa 0.01 bar 10 mbar 1000 Pa 1 kPa 0.101971 mH 1 bar...
- Page 12 ® ® PREMASGARD 114x ⁄ PREMASREG 114x Rev. 2017 - V13 GB ® Mounting diagram PREMASGARD 114x PREMASREG ® 114x (Thor 2) TYPES OF MONITORING: Below-atmospheric pressure: P1 (+) is not connected but open against atmosphere P2 ( – ) connected to inside of duct Filter: P1 (+) connected upstream of filter P2 ( –...
- Page 13 ® ® PREMASGARD 114x ⁄ PREMASREG 114x ® ® 114x - U ⁄ W Schematic diagram PREMASGARD 114 x - U Schematic diagram PREMASREG Output: with ⁄ without Display Output: with Display 0 -10 V 0 -10 V Contact min.max. min.max. min.
- Page 14 Display readout: Automatic offset setting: PREMASGARD ® 114x line the actual pressure is indicated up to In the display in the 1 the measuring range limit. Switching between the units Pa and hPa (100 Pa = 1 hPa) happens automatically. Characters displayed: Contact min.
- Page 15 Manual offset adjustment: Precondition: DIP switch 6 is in ON position. Switch must remain in ON position. If switched to OFF, "auto offset" is activated. See also "Automatic offset setting". At this setting OFFSET ΔP can be aligned at the potentiometer. The range for adjustment is ca.
- Page 16 General notes This device can be mounted in any position. The voltage output is short-circuit proof. Applying overvoltage at the voltage output will destroy this device. Pressure ranges are indicated on the device label. Applying measuring pressures beyond that range will cause mismeasurements and increased deviations or may destroy the device.
-
Page 17: Caractéristiques Techniques
® ® PREMASGARD 114x ⁄ PREMASREG 114x Rev. 2017 - V13 FR Les capteurs PREMASGARD ® 114x (série), capteurs de pression compacts étalonnables, disposent de huit plages de mesure commutables (huit appareils dans un) et d’un afficheur en option. Le capteur de pression sert à la mesure de surpressions, dépressions ou pressions différentielles de l’air. - Page 18 ® ® PREMASGARD 114x ⁄ PREMASREG 114x Rev. 2017 - V13 FR Tableau de conversion pour valeurs de pression : Unité = mbar 1 Pa 0,00001 bar 0,01 mbar 1 Pa 0,001 kPa 0,000101971 mWs 1 kPa 0,01 bar 10 mbar 1000 Pa 1 kPa 0,101971 mWs...
- Page 19 ® ® PREMASGARD 114x ⁄ PREMASREG 114x Rev. 2017 - V13 FR ® Schéma de montage PREMASGARD 114x PREMASREG ® 114x (Thor 2) MODES DE SURVEILLANCE : dépression : P1 (+) n’est pas raccordé, ouvert côté air à l’atmosphère P2 (–) raccord à la conduite filtre : P1 (+) raccord en amont du filtre P2 ( –...
- Page 20 ® ® PREMASGARD 114x ⁄ PREMASREG 114x ® ® 114x - U ⁄ W Schéma de raccordement PREMASGARD 114 x - U Schéma de raccordement PREMASREG Sortie: avec ⁄ sans écran Sortie: avec écran 0 -10 V 0 -10 V Contact min.max.
- Page 21 Affichage à l’écran: Réglage automatique du point zéro: PREMASGARD ® 114x La première ligne de l’écran indique la pression effective de l’appareil jusqu’à la valeur limite de mesure. La commutation entre les unités de pression Pa et hPa (100 Pa = 1 hPa) s’effectue automatiquement. Contact min.
- Page 22 Réglage manuel du point zéro: Condition préalable : l’interrupteur DIP est en position ON. L’interrupteur doit rester en position ON, si on le commute sur la position OFF, « l’auto offset » sera activé. Voir aussi « Réglage automatique du point zéro ». Lorsque l’interrupteur est dans cette position, on peut alors ajuster le point zéro avec le potentiomètre OFFSET ΔP.
- Page 23 Généralités La position de montage peut être choisie librement. La sortie en tension est isolée de la masse, l’application d’une surtension à la sortie en tension causerait la destruction de l’appareil. Les plages de pression (plages de mesure) sont indiquées sur l’étiquette signalétique de l’appareil. Le non-respect des dites plages de mesure entraînera des mesures erronées, des incertitudes de mesure plus élevées ou peut causer la destruction du convertisseur de pression.
-
Page 24: Технические Данные
® ® PREMASGARD 114x ⁄ PREMASREG 114x Rev. 2017 - V13 RU Компактные калибруемые датчики давления PREMASGARD ® 114x (серия) имеют 8 переключаемых измерительных диапазонов (8 приборов в одном), опционально оснащены дисплеем и служат для измерения избыточного давления, разрежения и разности давлений в воздухе. Пьезорезистивный измерительный... - Page 25 ® ® PREMASGARD 114x ⁄ PREMASREG 114x Rev. 2017 - V13 RU Таблица пересчета значений давления: Единицы = бар мбар Па кПа м вод. ст. 1 Па 0,00001 бар 0,01 мбар 1 Па 0,001 кПа 0,000101971 м вод. ст. 1 кПа 0,01 бар...
- Page 26 ® ® PREMASGARD 114x ⁄ PREMASREG 114x Rev. 2017 - V13 RU ® Схема монтажа PREMASGARD 114x PREMASREG ® 114x (Thor 2) ВИДЫ КОНТРОЛЯ ДАВЛЕНИЯ: Контроль пониженного давления: P1 (+) не присоединен, открыт для атмосферного воздуха P2 (–) присоединен к каналу Контроль фильтра: P1 (+) включен...
- Page 27 ® ® PREMASGARD 114x ⁄ PREMASREG 114x ® ® 114x - U ⁄ W Схема подключения PREMASGARD 114 x - U Схема подключения PREMASREG Выход: с дисплеем ⁄ без дисплея Выход: с дисплеем 0 -10 В 0 -10 В Contact min.max.
- Page 28 Индикация на дисплее: Автоматическая установка смещения: PREMASGARD ® 114x В первой строке дисплея вплоть до границы диапазона измерения отображается измеренное давление. Отображаемые единицы Па и гПа переключаются автоматически (100 Pa = 1 hP). Contact min. max. Pa = паскаль pin side Pushbutton hP = гектопаскаль...
- Page 29 Ручная установка смещения: Необходимое условие: DIP-переключатель 6 в положении ВКЛ (ON). Переключатель должен оставаться в положении ON. При переключении в положение OFF запускается «auto offset». См. также «Автоматическая установка смещения». В этом режиме возможна также коррекция OFFSET ΔP при помощи потенциометра. Диапазон...
- Page 30 Указания к продуктам Установочная длина может быть любой. Выход напряжения защищен от короткого замыкания, приложение завышенного напряжения к выходу напряжения выводит прибор из строя. Диапазоны давлений (диапазоны измерения) указаны на этикетке/табличке прибора. Попытка измере- ния давления вне этих пределов ведет к погрешностям, повышенным отклонениям или может стать причиной выхода из строя измерительного преобразователя...
- Page 31 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 32 D G F r Zubehör Accessories Accessoires Принадлежности Maßzeichnung ASD - 06 Maßzeichnung ASD - 07 Maßzeichnung DAL-01 Dimensional drawing Dimensional drawing Dimensional drawing Plan coté Plan coté Plan coté Габаритный чертеж Габаритный чертеж Габаритный чертеж ø 16 ø 25 ø...
