D G F r

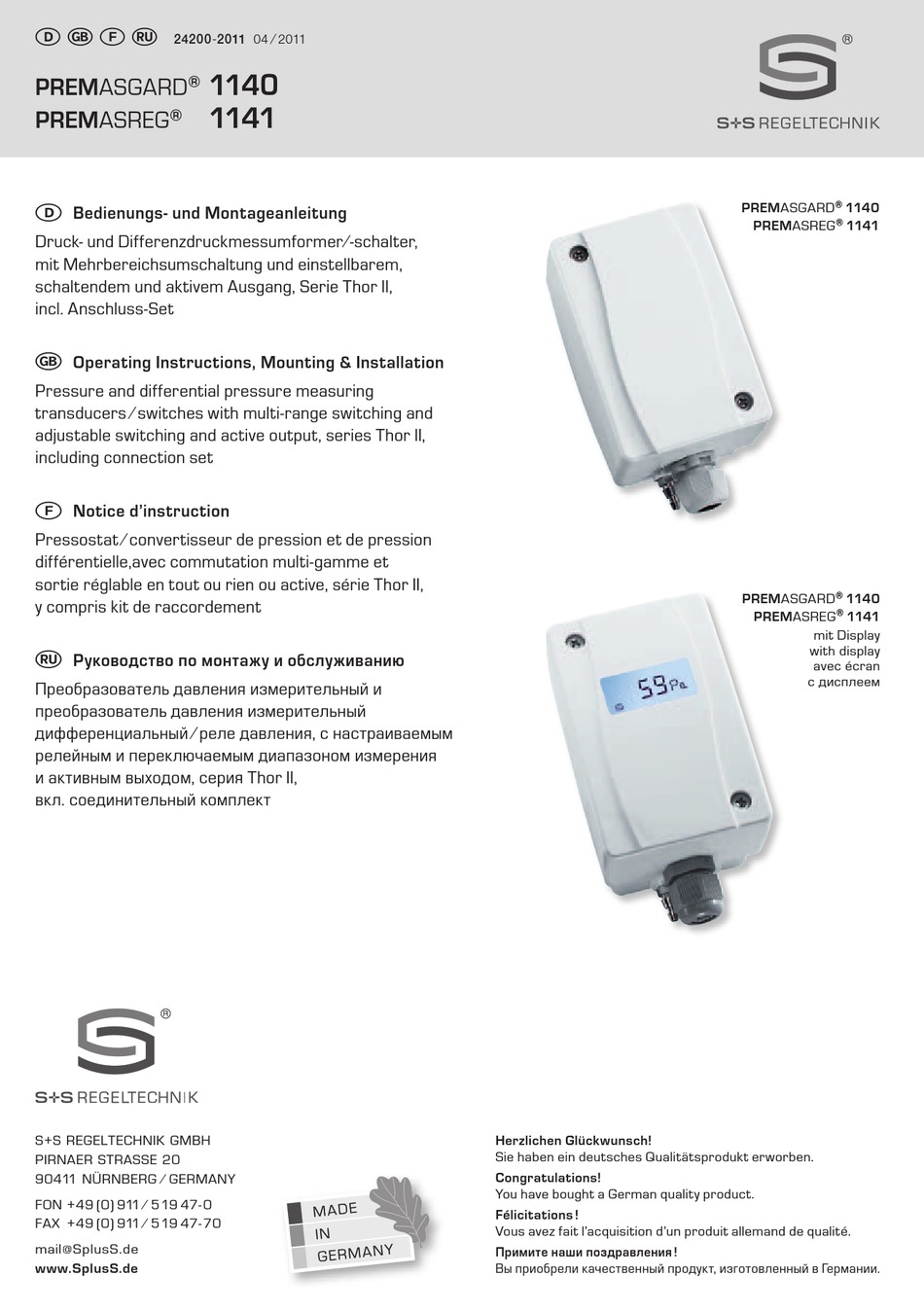

24200-2011 04 ⁄ 2011
1140
PREMASGARD
®
1141
PREMASREG
®
D
Bedienungs- und Montageanleitung
Druck- und Differenzdruckmessumformer ⁄ -schalter,
mit Mehrbereichsumschaltung und einstellbarem,
schaltendem und aktivem Ausgang, Serie Thor II,
incl. Anschluss-Set
G
Operating Instructions, Mounting & Installation
Pressure and differential pressure measuring
transducers ⁄ switches with multi-range switching and
adjustable switching and active output, series Thor II,
including connection set
F
Notice d'instruction
Pressostat ⁄ convertisseur de pression et de pression
différentielle,avec commutation multi-gamme et
sortie réglable en tout ou rien ou active, série Thor II,
y compris kit de raccordement
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный и
преобразователь давления измерительный
дифференциальный ⁄ реле давления, с настраиваемым
релейным и переключаемым диапазоном измерения
и активным выходом, серия Thor II,
вкл. соединительный комплект
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
®
PREMASGARD
1140
PREMASREG
®
1141
®
PREMASGARD
1140
PREMASREG
®
1141
mit Display
with display
avec écran
с дисплеем
Advertisement
Related Manuals for S+S Regeltechnik PREMASGARD 1140
Summary of Contents for S+S Regeltechnik PREMASGARD 1140
- Page 1 преобразователь давления измерительный дифференциальный ⁄ реле давления, с настраиваемым релейным и переключаемым диапазоном измерения и активным выходом, серия Thor II, вкл. соединительный комплект S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Page 2 D G F r 1140 PREMASGARD ® 1141 PREMASREG ® Maßzeichnung PREMASGARD ® 1140 PREMASREG ® 1141 Dimensional drawing Plan coté Габаритный чертеж ® PREMASGARD 1140 ® PREMASREG 1141 Anschlüsse Connections Raccordements Соединительные патрубки...
-
Page 3: Technische Daten
® ® PREMASGARD 1140 ⁄ PREMASREG 1141 Qualitätsprodukt für HKL-Bereich, Genauigkeit ± 1,5 % oder ± 3 % ® Die kalibrierfähigen, kompakten Drucksensoren PREMASGARD 1140 (Serie) sind mit vier umschaltbaren Messbereichen und mit Display ausgestattet (vier Geräte in einem). ® Die elektronischen Drucksensoren und -schalter PREMASREG 1141 sind mit vier umschaltbaren Messbereichen, einem schaltenden Ausgang, einem stetigen Ausgang und mit einem Display zur Einstellung des Schaltpunktes und zur IST-Druckanzeige ausgestattet (vier Geräte in einem, plus Druckdifferenzschalter ⁄... - Page 4 ® Montageschema PREMASGARD 1140 ® PREMASREG 1141 ÜBERWACHUNGSARTEN: (A) Unterdruck: ......P1 (+) wird nicht angeschlossen, ist luftseitig offen gegen Atmosphäre P2 ( - ) Anschluss im Kanal (B) Filter: ........P1 (+) Anschluss vor dem Filter P2 ( - ) Anschluss nach dem Filter (C) Ventilator: ......
- Page 5 max. Druckbereich Typ ⁄ WG1 Ausgang Messbereich (einstellbar) Artikel-Nr. Ausstattung 0 ... + 1000 Pa 0 ... 100 Pa PREMASGARD -1141 - 0010 - 200 0 -10 V 0 ... 300 Pa PREMASGARD -1141 - 2010 - 200 mit Display 0 -10 V 0 ... 500 Pa PREMASGARD -1142 - 0010 - 200 4 ...
- Page 6 PREMASGARD ® 1140 PREMASREG ® 1141 Schaltbild Schaltbild Ausgang: mit ⁄ ohne Display Ausgang: mit ⁄ ohne Display 0 -10 V 0 -10 V min.max. min.max. min. max. Taster Taster Nullpunkt setzen Nullpunkt setzen Stecker Offset Stecker Offset (auto zero) (auto zero) Display Display...
- Page 7 Anzeige im Display: Automatisches Einstellen des Offsets: PREMASGARD ® 1140 Im Display wird in der 1. Zeile der Ist-Druck bis zur Messbereichsgrenze angezeigt. Es erfolgt eine automatische Umschaltung zwischen den Einheiten Pa und hPa (100 Pa = 1 hP). min. max. Pa = Pascal Taster hP = Hektopascal Nullpunkt setzen Stecker...
- Page 8 Manuelles Einstellen des Offsets: Voraussetzung: DIP-Schalter 6 ist auf ON. Schalter muss auf ON stehen bleiben, wird auf OFF geschaltet ist der "auto offset" aktiviert. Siehe auch "Automatisches Einstellen des Offsets" In dieser Einstellung kann mit dem Potentiometer OFFSET ∆P abgeglichen werden. Der Einstellbereich beträgt ca. ± 10 % vom Druckbereich. Hierbei kann ein anderer Referenzpunkt, als der Nullpunkt verwendet werden.
-
Page 9: Wichtige Hinweise
Wichtige Hinweise Die Einbaulage ist beliebig. Der Spannungsausgang ist kurzschlussfest, ein Anlegen einer Überspannung am Spannungsausgang zerstört das Gerät. Die Druckbereiche (Messbereiche) sind auf dem Geräteetikett angeben. Bei Messdrücken außerhalb dieses Bereiches kommt es zu Fehlmessungen, zu erhöhten Abweichungen oder es kann zur Zerstörung des Druckmessumformer führen. –... -
Page 10: Technical Data
® ® PREMASGARD 1140 ⁄ PREMASREG 1141 Quality product for HVAC sector, accuracy ± 1.5 % or ± 3 % The calibrateable compact pressure sensors PREMASGARD ® 1140 (series) are equipped with four switchable measuring ranges and with display (4 devices in one). Electronic pressure sensors and switches PREMASREG® 1141 are equipped with four switchable measuring ranges, one switching out- put and one continuous output, and a display for setting the switchpoint and to display the ACTUAL pressure (four devices in one plus differential pressure switch ⁄... - Page 11 ® Mounting diagram PREMASGARD 1140 ® PREMASREG 1141 TYPES OF MONITORING: (A) Below-atmospheric pressure: ....... P1 (+) is not connected but open against atmosphere P2 ( - ) connected to inside of duct (B) Filter: ........P1 (+) connected upstream of filter P2 ( - ) connected downstream of filter (C) Ventilator: ......
- Page 12 Max. Pressure Range Type ⁄ WG1 Output Measuring Range (adjustable) Item No. Features 0 ... + 1000 Pa 0 ... 100 Pa PREMASGARD -1141 - 0010 - 200 0 -10 V 0 ... 300 Pa PREMASGARD -1141 - 2010 - 200 with Display 0 -10 V 0 ... 500 Pa PREMASGARD -1142 - 0010 - 200 4 ...
- Page 13 PREMASGARD ® 1140 PREMASREG ® 1141 Schematic diagram Schematic diagram Output: with ⁄ without Display Output: with ⁄ without Display 0 -10 V 0 -10 V min.max. min.max. min. max. Pushbutton Pushbutton Zero point setting Zero point setting Plug for Offset Plug for Offset...
- Page 14 Display readout: Automatic offset setting: PREMASGARD ® 1140 line the actual pressure is indicated up to In the display in the 1 the measuring range limit. Switching between the units Pa and hPa (100 Pa = 1 hPa) happens automatically. Characters displayed: min. max. Pa = pascal Pushbutton hP = hectopascal...
- Page 15 Manual offset adjustment: Precondition: DIP switch 6 is in ON position. Switch must remain in ON position. If switched to OFF, "auto offset" is activated. See also "Automatic offset setting". At this setting OFFSET ΔP can be aligned at the potentiometer. The range for adjustment is ca. ± 10 % of the pressure range. A different reference point other than the zero point can be used here.
- Page 16 General notes This device can be mounted in any position. The voltage output is short-circuit proof. Applying overvoltage at the voltage output will destroy this device. Pressure ranges are indicated on the device label. Applying measuring pressures beyond that range will cause mismeasurements and increased deviations or may destroy the device.
-
Page 17: Caractéristiques Techniques
® ® PREMASGARD 1140 ⁄ PREMASREG 1141 Produit de qualité destiné au domaine CVC, précision ± 1,5 % ou ± 3 % Les capteurs PREMASGARD ® 1140 (série), capteurs de pression compacts étalonnables, disposent de quatre plages de mesure commu- tables (4 appareils en un) et d’un afficheur. ® Les capteurs PREMASREG 1141 (série), capteurs de pression et pressostats électroniques, disposent de quatre plages de mesure com- mutables, d’une sortie en tout ou rien, d’une sortie analogique et d’un écran pour le réglage du point de commutation et pour l’affichage de la pression effective (4 appareils en un plus commutateur de différence de pression ⁄... - Page 18 ® Schéma de montage PREMASGARD 1140 ® PREMASREG 1141 MODES DE SURVEILLANCE: (A) dépression: ......P1 (+) n’est pas raccordé, ouvert côté air à l’atmosphère P2 ( - ) raccord à la conduite (B) filtre: ........P1 (+) raccord en amont du filtre P2 ( - ) raccord en aval du filtre (C) ventilateur: ......
-
Page 19: Caractéristiques
Plage de mesure plage de pression désignation ⁄ WG1 sortie max. (réglable) référence caractéristiques 0 ... + 1000 Pa 0 ... 100 Pa PREMASGARD -1141 - 0010 - 200 0 -10 V 0 ... 300 Pa PREMASGARD -1141 - 2010 - 200 avec écran 0 -10 V 0 ... 500 Pa PREMASGARD -1142 - 0010 - 200 4 ... - Page 20 PREMASGARD ® 1140 PREMASREG ® 1141 Schéma de raccordement Schéma de raccordement Sortie: avec ⁄ sans écran Sortie: avec ⁄ sans écran 0 -10 V 0 -10 V min.max. min.max. min. max. Pushbutton Pushbutton Zero point setting Zero point setting Plug for Offset Plug for...
- Page 21 Affichage à l’écran: Réglage automatique du point zéro: PREMASGARD ® 1140 La première ligne de l’écran indique la pression effective de l’appareil jusqu’à la valeur limite de mesure. La commutation entre les unités de pression Pa et hPa (100 Pa = 1 hPa) s’effectue automatiquement. min. max. Pa = pascal Pushbutton hP = hektopascal...
- Page 22 Réglage manuel du point zéro: Condition préalable : l’interrupteur DIP est en position ON. L’interrupteur doit rester en position ON, si on le commute sur la position OFF, « l’auto offset » sera activé. Voir aussi « Réglage automatique du point zéro ». Lorsque l’interrupteur est dans cette position, on peut alors ajuster le point zéro avec le potentiomètre OFFSET ΔP. La plage de réglage est d’environ ±...
- Page 23 Généralités La position de montage peut être choisie librement. La sortie en tension est isolée de la masse, l’application d’une surtension à la sortie en tension causerait la destruction de l’appareil. Les plages de pression (plages de mesure) sont indiquées sur l’étiquette signalétique de l’appareil. Le non-respect des dites plages de mesure entraînera des mesures erronées, des incertitudes de mesure plus élevées ou peut causer la destruction du convertisseur de pression.
-
Page 24: Технические Данные
® ® PREMASGARD 1140 ⁄ PREMASREG 1141 Высококачественный датчик для систем отопления, вентиляции и кондиционирования воздуха, точность ± 1,5 % или ±3 % относительной влажности ® Компактные калибруемые датчики давления PREMASGARD 1140 (серия) имеют 4 переключаемых измерительных диапазона (4 прибора в одном). ® Электронные датчики и реле давления PREMASREG 1141 имеют 4 переключаемых измерительных диапазона, оснащены релейным выходом, аналоговым выходом и дисплеем для настройки порога переключения и индикации измеренного давления (4 прибора в одном... - Page 25 ® Схема монтажа PREMASGARD 1140 ® PREMASREG 1141 ВИДЫ КОНТРОЛЯ ДАВЛЕНИЯ: (A) Контроль пониженного давления: ......P1 (+) не присоединен, открыт для атмосферного воздуха P2 ( - ) присоединен к каналу (B) Контроль фильтра: ..... P1 (+) включен перед фильтром P2 ( - ) включен после фильтра (C) Контроль...
- Page 26 Макс. диапазон Диапазон давления Тип ⁄ группа товаров 1 Выход измерения (настраиваемый) Арт. номер Комплектация 0 ... 1000 Па 0 ... 100 Па PREMASGARD -1141 - 0010 - 200 0 -10 V 0 ... 300 Па PREMASGARD -1141 - 2010 - 200 с дисплеем 0 -10 V 0 ... 500 Па PREMASGARD -1142 - 0010 - 200 4 ...
- Page 27 PREMASGARD ® 1140 PREMASREG ® 1141 Схема подключения Схема подключения Выход: с дисплеем ⁄ без дисплея Выход: с дисплеем ⁄ без дисплея 0 -10 В 0 -10 В min.max. min.max. min. max. Pushbutton Pushbutton Zero point setting Zero point setting Plug for Offset Plug for...
- Page 28 Индикация на дисплее: Автоматическая установка смещения: PREMASGARD ® 1140 В первой строке дисплея вплоть до границы диапазона измерения отображается измеренное давление. Отображаемые единицы Па и гПа переключаются автоматически (100 Pa = 1 hP). min. max. Pa = паскаль Pushbutton hP = гектопаскаль Zero point setting Plug for Offset (auto zero)
- Page 29 Ручная установка смещения: Необходимое условие: DIP-переключатель 6 в положении ВКЛ (ON). Переключатель должен оставаться в положении ON. При переключении в положение OFF запускается «auto offset». См. также «Автоматическая установка смещения». В этом режиме возможна также коррекция OFFSET ΔP при помощи потенциометра. Диапазон настройки равен прибл. ± 10 % диапазона давления. При...
- Page 30 Указания к продуктам Установочная длина может быть любой. Выход напряжения защищен от короткого замыкания, приложение завышенного напряжения к выходу напряжения выводит прибор из строя. Диапазоны давлений (диапазоны измерения) указаны на этикетке/табличке прибора. Попытка измере- ния давления вне этих пределов ведет к погрешностям, повышенным отклонениям или может стать причиной выхода из строя измерительного преобразователя...
- Page 31 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 32 D G F r Zubehör Accessories Accessoires Принадлежности Maßzeichnung ASD - 06 Maßzeichnung ASD - 07 Maßzeichnung DAL -1 Dimensional drawing Dimensional drawing Dimensional drawing Plan coté Plan coté Plan coté Габаритный чертеж Габаритный чертеж Габаритный чертеж ASD - 06 ASD - 07 DAL -1 Anschluss-Set Anschlussnippel Druckauslass Connection set Connection nipple Pressure outlet Kit de raccordement...
