- Page 1 H87.0.01.DK2RS-2.0 Operating Manual RS 1410-1002 Stock number: 205-0958 rspro.com...
-
Page 2: Table Of Contents
Foreseeable misuse ............... 5 Safety instructions ................6 Intended use ................... 6 The product at a glance ............7 RS 1400 series ................7 Display elements ................7 Operating elements ................ 8 Measurement Basics ............... 9 General information about conductivity measuring ......9 Conductivity measurement ............. - Page 3 Operating Manual RS 1410 page 3 of 20 Service ................... 20 Manufacturer ................20...
-
Page 4: About This Documentation
page 4 of 20 Operating Manual RS 1410 About this documentation Purpose of the document – This document is intended as a quick reference option. Legal notices This document is entrusted to the recipient for personal use only. Any impermissible transfer, duplication, translation into other languages or excerpts from this operating manual are prohibited. -
Page 5: Safety
Operating Manual RS 1410 page 5 of 20 Safety Explanation of safety symbols DANGER This symbol warns of imminent danger, which can result in death, severe bodily injury, or severe property damage in case of non-observance. CAUTION This symbol warns of potential dangers or harmful situations, which can cause damage to the device or to the environment in case of non-observance. -
Page 6: Safety Instructions
page 6 of 20 Operating Manual RS 1410 DANGER Incorrect area of application! In order to prevent erratic behaviour of the product, personal injury or property dam- age, the product must be used exclusively as described in the chapter Description in the operating manual. -
Page 7: The Product At A Glance

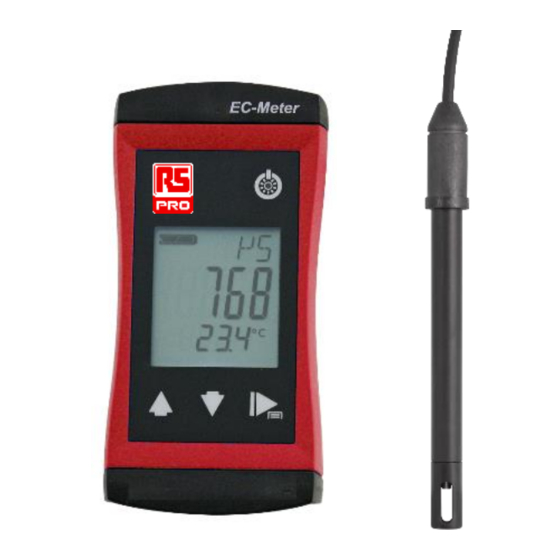

Operating Manual RS 1410 page 7 of 20 The product at a glance RS 1400 series LCD Display Front view RS1410 Display elements Display Battery indicator Evaluation of the battery status Unit display Display of units or type of mode, min/max/hold... -
Page 8: Operating Elements
page 8 of 20 Operating Manual RS 1410 Operating elements On / Off button Press briefly Switch on the product Activate / deactivate lighting Long press Switch off the product Reject changes in a menu Up / Down button Press briefly Display of the min/max value Change value of the selected parameter Long press... -
Page 9: Measurement Basics
Operating Manual RS 1410 page 9 of 20 Measurement Basics General information about conductivity measuring During the measurement, the conductivity measuring cell must be dipped at least in so far, that at least 30 mm beginning from the top of the measuring cell, is located in the medium. -
Page 10: Operation And Maintenance
page 10 of 20 Operating Manual RS 1410 Operation and maintenance Operating and maintenance notices NOTE The product and conductivity measuring cell must be handled with care and used in accordance with the technical data. Do not throw or strike. NOTE If the product is stored at a temperature above 50 °C, or is not used for an extended period of time, the batteries must be removed. - Page 11 Operating Manual RS 1410 page 11 of 20 CAUTION Damage! If the batteries have different charge levels, leaks and thus damage to the product can occur. – Use new, high-quality batteries! – Do not use different types of batteries! – Remove depleted batteries and dispose of them at a suitable collection point. NOTE This symbol indicates processes, which can have a direct influence on operation or can trigger an unforeseen reaction in case of non-observance.
-
Page 12: Operation
page 12 of 20 Operating Manual RS 1410 Operation Opening the configuration menu Press the Function key for 2 seconds to open the Configuration menu. (ONF appears in the display. Release the Function key. Parameter Values Meaning Input (OND Measured variable - conductivity Measured variable - salt content / salinity Measured variable - total dissolved solids Factor for TDS... - Page 13 Operating Manual RS 1410 page 13 of 20 Reference temperature for temperature compensation TREF 25 °( Reference temperature 25 °C or 77 °F 20 °( Reference temperature 20 °C or 68 °F Shut-off time POFF No automatic shut-off 15 30 60 120 240 Automatic shut-off after a selected time in minutes, during which no buttons have been pressed Backlight...
-
Page 14: Adjustment Of The Measuring Input
page 14 of 20 Operating Manual RS 1410 Factory settings IN,T Use current configuration Reset product to factory settings. IN,T DONE appears in the display Adjustment of the measuring input The temperature input can be adjusted with the zero point correction and the gradient correction. - Page 15 Operating Manual RS 1410 page 15 of 20 Parameter Values Meaning Zero point correction of the temperature T.OF 0.00 No zero point correction -5.00 .. 5.00 Zero point correction in °C. and/or at °F -9.00 .. 9.00 Gradient correction of the temperature T.SL 0.00 No gradient correction...
-
Page 16: Error And System Messages
page 16 of 20 Operating Manual RS 1410 Error and system messages Display Meaning Possible causes Remedy ---- Range switching or Measuring cell Wait for the transient effect measured value defect of the controller unstable Contamination or air Measurement leaves the Measurement far bubbles permissible range... - Page 17 Operating Manual RS 1410 page 17 of 20 ERR.2 Measuring range is Measurement too Stay within allowable meas- undercut urement range Measuring cell Check the measuring cell defect Send in for repair SYS ERR System error Error in the product Switch product on/off Replace batteries Send in for repair...
-
Page 18: Technical Data
page 18 of 20 Operating Manual RS 1410 Technical data Measuring Conductivity 0 .. 2000 S/cm range 0.00 .. 20.00 mS/cm 0.0 .. 100.0 mS/cm Specific re- sistance Salinity 0.0 .. 50.0 g/kg 0 .. 2000 mg/l -5.0 .. +105.0 °C (23.0 .. +221.0 °F) – the conduc- Temperature tivity measuring cells can be exposed temporarily to temperatures of up to 100 °C and permanently... - Page 19 Operating Manual RS 1410 page 19 of 20 Storage temperature -20 to 70 °C Power 2*AA battery (included in the scope of delivery) supply Current require- approx. 2.2 mA, approx. 3.5 mA with lighting ment/ Service life > 1000 hours with alkaline batteries battery life (without backlighting) Battery indicator...
- Page 20 page 20 of 20 Operating Manual RS 1410 Service Manufacturer If you have any questions, please do not hesitate to contact us: Contact RS Components Limited Birchington Road Corby Northamptonshire NN17 9RS WEE/GF0002ZR rspro.com...
- Page 21 H87.0.01.DK1RS-2.0 Betriebsanleitung RS 1410-1002 Produktnummer: 205-0958 rspro.com...
- Page 22 Seite 2 von 20 Betriebsanleitung RS 1410 Inhaltsverzeichnis Über diese Dokumentation ............. 4 Zweck des Dokuments ..............4 Rechtliche Hinweise ............... 4 Weiterführende Informationen ............4 Sicherheit ................. 5 Erläuterung der Sicherheitssymbole ..........5 Vorhersehbare Fehlanwendungen ..........5 Sicherheitshinweise ................ 6 Bestimmungsgemäße Verwendung ..........
- Page 23 Betriebsanleitung RS 1410 Seite 3 von 20 Service ................... 20 Hersteller ..................20...
-
Page 24: Über Diese Dokumentation
Seite 4 von 20 Betriebsanleitung RS 1410 Über diese Dokumentation Zweck des Dokuments – Dieses Dokument dient als schnelles Nachschlagewerk. Rechtliche Hinweise Dieses Dokument ist dem Empfänger nur zum persönlichen Gebrauch anvertraut. Jegliche unerlaubte Übertragung, Vervielfältigung, Übersetzung in andere Sprachen oder Auszüge aus dieser Betriebsanleitung sind verboten. -
Page 25: Sicherheit
Betriebsanleitung RS 1410 Seite 5 von 20 Sicherheit Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. VORSICHT Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbe- achtung Schäden am Gerät bzw. an der Umwelt hervorrufen. HINWEIS Symbol weist auf Vorgänge hin, die bei Nichtbeachtung einen indirekten Einfluss auf den Betrieb haben oder eine nicht vorhergesehene Reaktion auslösen können. -
Page 26: Sicherheitshinweise
Seite 6 von 20 Betriebsanleitung RS 1410 GEFAHR Falscher Einsatzbereich! Um ein Fehlverhalten des Produktes, die Verletzung von Personen oder materielle Schäden vorzubeugen, ist das Produkt ausschließlich zum Gebrauch wie unter Kapitel Beschreibung in der Betriebsanleitung angegeben konzipiert. – Nicht in Sicherheits- / Notaus-Einrichtungen verwenden! –... -
Page 27: Produkt Auf Einen Blick
Betriebsanleitung RS 1410 Seite 7 von 20 Produkt auf einen Blick Die RS 1400er Serie LCD Anzeige Vorderansicht RS 1410 Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten oder Art des Modus Min/Max/Hold Hauptanzeige Messwert des aktuellen Leitfähigkeit Wertes oder Wert für Min/Max/Hold Nebenanzeige Zugehöriger Temperaturwert zum angezeigten... -
Page 28: Bedienelemente
Seite 8 von 20 Betriebsanleitung RS 1410 Bedienelemente Ein- / Aus- Taste Kurz drücken Das Produkt einschalten Beleuchtung aktivieren / deaktivieren Lang drücken Das Produkt ausschalten Änderungen in einem Menü verwerfen Auf- / Ab- Taste Kurz drücken Anzeige des Min-/Max- Wertes Wert des ausgewählten Parameters ändern Lang drücken Zurücksetzen des Min-/Max- Wertes auf aktuellen... -
Page 29: Grundlagen Zur Messung
Betriebsanleitung RS 1410 Seite 9 von 20 Grundlagen zur Messung Allgemeines zur Präzisions-Leitfähigkeitsmessung Die Messzelle ist während des Betriebes soweit einzutauchen, dass sie mindestens 30 mm in das Messmedium hineinragt. Für den Dauerbetrieb empfehlen wir eine maxima- le Eintauchtiefe von 110 mm. Die Messzelle kann sowohl in Wasser stehend als auch trocken aufbewahrt werden. -
Page 30: Betrieb Und Wartung
Seite 10 von 20 Betriebsanleitung RS 1410 Betrieb und Wartung Betriebs- und Wartungshinweise HINWEIS Produkt und Leitfähigkeitsmesszelle müssen pfleglich behandelt werden und gemäß den technischen Daten eingesetzt werden. Nicht werfen oder aufschlagen. HINWEIS Bei Lagerung des Produktes über 50 °C, sowie nicht Benutzen für längere Zeit müs- sen die Batterien entnommen werden. - Page 31 Betriebsanleitung RS 1410 Seite 11 von 20 VORSICHT Beschädigung! Ein unterschiedlicher Ladezustand der Batterien kann zum Auslaufen und dadurch zur Beschädigung des Produktes führen. – Neue, qualitativ hochwertige Batterien verwenden! – Keine unterschiedlichen Typen von Batterien verwenden! – Leere Batterien entnehmen und an dafür vorgesehenen Sammelstellen abgeben!. HINWEIS Unnötiges Aufschrauben gefährdet u.a.
-
Page 32: Bedienung
Seite 12 von 20 Betriebsanleitung RS 1410 Bedienung Aufruf des Konfigurationsmenüs Drücken Sie die Funktions- Taste für 2 Sekunden, um das Menü Konfiguration aufzurufen. In der Anzeige erscheint (ONF. Lassen Sie die Funktions- Taste los. Parameter Werte Bedeutung Input (OND Messgröße Leitfähigkeit Messgröße Salzgehalt / Salinität Messgröße Filtrattrockenrückstand... - Page 33 Betriebsanleitung RS 1410 Seite 13 von 20 Referenztemperatur für Temperaturkompensation TREF 25 °( Bezugstemperatur 25 °C oder 77 °F 20 °( Bezugstemperatur 20 °C oder 68 °F Abschaltzeit POFF Keine automatische Abschaltung 15 30 60 120 240 Automatische Abschaltung nach ausgewählter Zeit in Minuten, wenn kein Tastendruck erfolgt Hintergrundbeleuchtung L,TE...
-
Page 34: Justieren Des Messeinganges
Seite 14 von 20 Betriebsanleitung RS 1410 Werkseinstellungen IN,T Aktuelle Konfiguration verwenden Produkt auf Werkseinstellungen zurücksetzen. In der Anzeige erscheint IN,T DONE Justieren des Messeinganges Mit der Nullpunktkorrektur und der Steigungskorrektur kann der Temperatureingang justiert werden. Wird eine Justierung vorgenommen, so ändern Sie die voreingestellten Werkseinstellungen. - Page 35 Betriebsanleitung RS 1410 Seite 15 von 20 Parameter Werte Bedeutung Nullpunktkorrektur der Temperatur T.OF 0.00 Keine Nullpunktkorrektur -5.00 .. 5.00 Nullpunktkorrektur in °C bzw. bei °F -9,00 .. 9,00 Steigungskorrektur der Temperatur T.SL 0.00 Keine Steigungskorrektur -5.00 .. 5.00 Steigungskorrektur in % Steigungskorrektur für Leitfähigkeitswert 1.000 Keine Steigungskorrektur...
-
Page 36: Fehler- Und Systemmeldungen
Seite 16 von 20 Betriebsanleitung RS 1410 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe ---- Bereichsumschal- Messzelle defekt Einschwingvorgang der tung oder Messwert Regelung abwarten Verunreinigungen instabil oder Luftblasen Liegt der Messwert im Messwert weit zulässigen Bereich außerhalb des Zur Reparatur einschicken Messbereiches (, , ) - Page 37 Betriebsanleitung RS 1410 Seite 17 von 20 SYS ERR Systemfehler Fehler im Produkt Produkt ein-/aus-schalten Batterien tauschen Zur Reparatur einschicken...
-
Page 38: Technische Daten
Seite 18 von 20 Betriebsanleitung RS 1410 Technische Daten Messbereich Leitfähigkeit 0 .. 2000 µS/cm 0,00 .. 20,00 mS/cm 0,0 .. 100,0 mS/cm Spezifischer Widerstand Salinität 0,0 .. 50,0 g/kg 0 .. 2000 mg/l -5,0 .. +105,0 °C (23,0 .. +221,0 °F) – die Leitfähig- Temperatur keitsmesszellen dürfen kurzzeitig bis 100 °C und dauerhaft bis 80 °C eingesetzt werden. - Page 39 Betriebsanleitung RS 1410 Seite 19 von 20 Arbeitsbedingungen -20 bis 50 °C; 0 bis 95 % r.F. (kurzzeitig 100 % r.F.) Lagertemperatur -20 bis 70 °C Stromver- 2*AA-Batterie (im Lieferumfang) sorgung Stromaufnahme/ ca. 2,2 mA, mit Beleuchtung ca. 3,5 mA Batterielaufzeit Laufzeit >...
- Page 40 Seite 20 von 20 Betriebsanleitung RS 1410 Service Hersteller Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren: Kontakt RS Components Limited Birchington Road Corby Northamptonshire NN17 9RS WEE/GF0002ZR rspro.com...
