Fonctionnement Général - Danfoss ICAD 600 Instruction

Voir la Liste des paramètres pour sélectionner
celui qui convient.
Il est important de choisir la vanne qui
convient et de la vérifier.
Fonctionnement général
L'ICAD est équipé d'une interface utilisateur
MMI (Man Machine Interface) sur laquelle il est
possible de surveiller et de modifier le réglage
des paramètres pour adapter l'ICAD et l'ICM
correspondant à l'application. Le réglage des
paramètres est géré via l'interface utilisateur

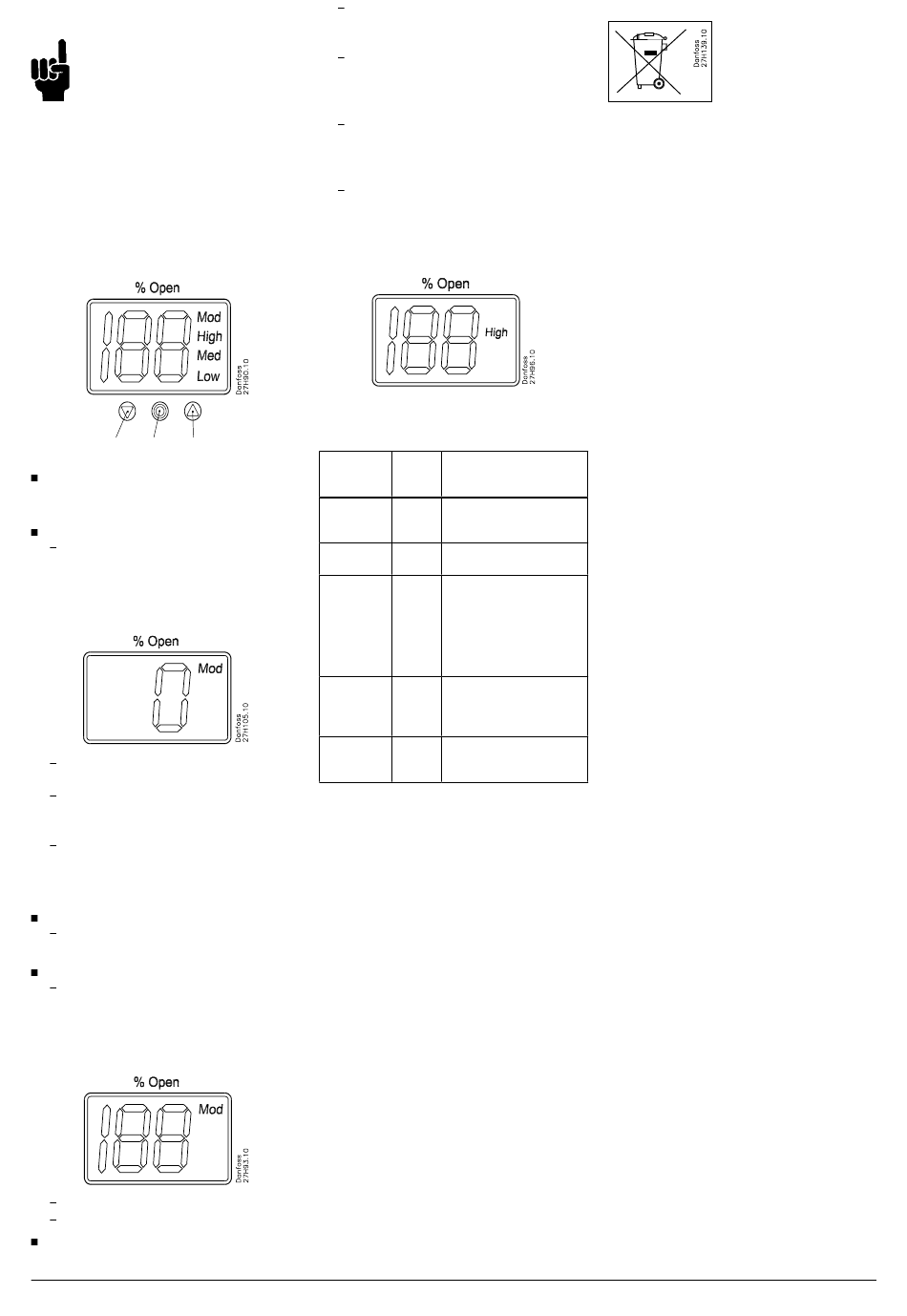

MMI intégrée à l'ICAD (fig. 2) et comprend :
1 2 3
La touche flèche vers le bas (fig. 2, rep.1) qui
permet de réduire le paramètre d'1 unité à
chaque pression.
La touche de validation (fig. 2, rep. 2).
Elle permet d'accéder à la Liste des
paramètres en maintenant la touche
enfoncée pendant 2 secondes. Un
exemple de Liste des paramètres est
donné ci-dessous (paramètre ¡08) :
Elle permet de modifier une valeur après
avoir accéder à la Liste des paramètres.
Elle permet de valider et de mémoriser
la modification apportée à la valeur d'un
paramètre.
Pour quitter la Liste des paramètres
et revenir à l'écran d'affichage du degré
d'ouverture (OD), maintenir la touche
enfoncée pendant 2 secondes.
La touche flèche vers le haut (fig. 2, rep. 3).
Elle permet d'augmenter le paramètre d'1
unité à chaque pression.
Écran (fig. 2, rep. 4)
Normalement le degré d'ouverture (OD)
0-100 % de la vanne ICM est affiché. Si les
touches ne sont pas activées pendant 20
secondes, l'écran continue à afficher le
degré d'ouverture. Voir ci-après :
Affiche le paramètre.
Affiche la valeur réelle d'un paramètre.
Affiche l'état de la fonction à l'aide d'un texte
(fig. 2, pos. 4)
14
Mod signifie que l'ICAD positionne la
vanne ICM en fonction d'un signal d'entrée
analogique (courant ou tension).
Low signifie que l'ICAD fait fonctionner
la vanne ICM comme une électrovanne
marche-arrêt à basse vitesse en fonction
d'un signal d'entrée numérique.
Med signifie que l'ICAD fait fonctionner
la vanne ICM comme une électrovanne
marche-arrêt à vitesse moyenne en
fonction d'un signal d'entrée numérique.
High signifie que l'ICAD fait fonctionner
la vanne ICM comme une électrovanne
marche-arrêt à haute vitesse en fonction
d'un signal d'entrée numérique. Voir ci-
après :
Alarmes
L'ICAD peut traiter et afficher différentes
alarmes.
Texte
Description d'alarme Commentaires
ICM
Aucun type A1 Au démarrage, A1 et CA sont
de vanne affichés
sélectionné
Panne A2 Panne interne circuit
contrôleur électronique
A3 Inactif si ¡01 = 2 ou ¡02 = 2
Erreur toutes
Lorsque ¡03 = 1 et AI A > 22 mA
entrées
Lorsque ¡03 = 2 et AI A > 22 mA
ou AI A < 2 mA
Lorsque ¡03 = 3 et AI A >12 V
Lorsque ¡03 = 4 et AI A >12 V
ou AI A < 1 V
Basse tension A4 Si 5 V c.c. < Alimentation à
de l'alimenta- sécurité intégrée
tion à sécurité < 18 V c.c.
intégrée
Vérifier A5 Si la tension d'alimentation
l'alimenta- < 18 V c.c.
tion de l'ICAD
Si une alarme a été détectée, l'écran de l'ICAD
(fig. 2) alterne entre l'alarme réelle et le degré
d'ouverture réel.
Lorsque plusieurs alarmes sont actives
simultanément, la préférence est donnée à
celle qui présente la priorité maximale. A1 a la
priorité maximale, A5 la pus basse.
Toute alarme active actionne la sortie d'alarme
numérique commune (normalement ouverte).
Toutes les alarmes se réinitialisent
automatiquement lorsqu'elles disparaissent
physiquement.
Les anciennes alarmes (celles qui ont
été actives mais ont à nouveau disparu
physiquement) sont disponibles sous le
paramètre ¡11.
DKRCI.PI.HV0.A1.53 / 520H0546
Remarque concernant la mise au rebut
Le produit contient des
composants électriques et
ne peut pas être mis au
rebut avec les ordures
ménagères.
Il doit être collecté avec les déchets électriques
et électroniques. Conformément à la législation
locale actuellement en vigueur.
© Danfoss A/S (AC-AKC / frz), 10-2007
