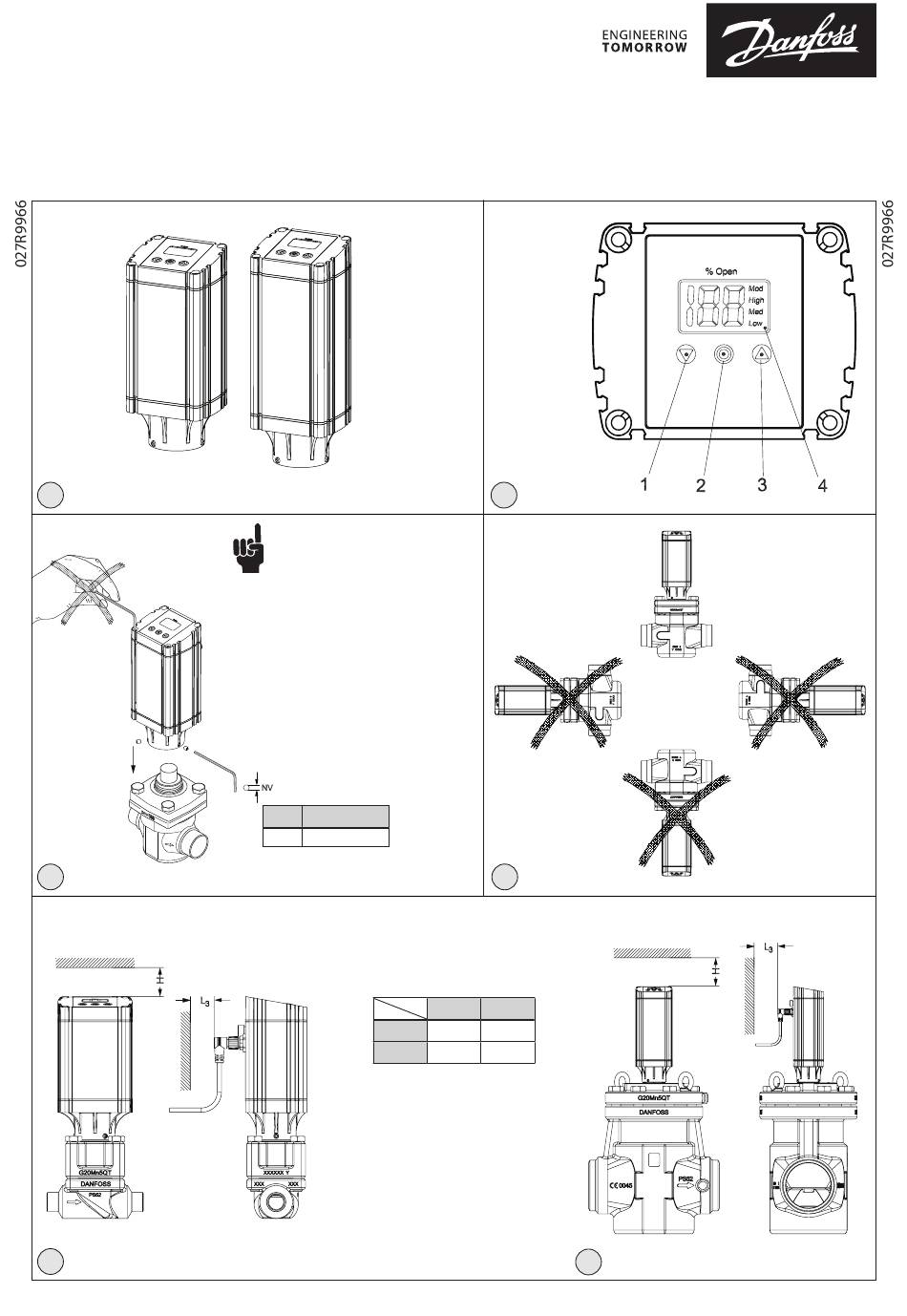

Installation guide

Actuator

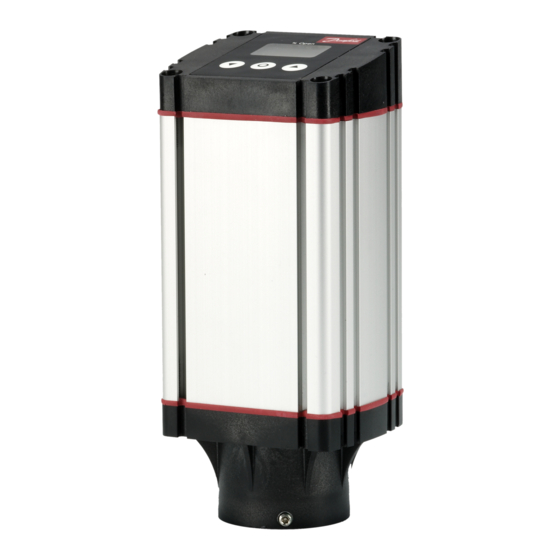

Type ICAD 600A / ICAD 600A-TS / ICAD 1200A

ICAD 600A /

ICAD 600A-TS

ICM + ICAD 600A/ICAD 600A-TS

ICAD 1200A

Before installing ICAD on ICM please read

the separate installation guide

"Mechanical intallation of ICAD on ICM"

(document number AN285252668332).

Vor Montage des ICAD auf das ICM bitte

die separate Montageanleitung

„Mechanische Montage des ICAD

auf das ICM" (Dokument Nummer

AN285252668332) lesen.

Avant d'installer ICAD sur l'ICM, veuillez

lire le guide d'installation séparé

« Installation mécanique d'ICAD sur l'ICM »

(document numéro AN285252668332).

Antes de instalar el ICAD en el ICM, lea la

guía de instalación por separado

«Instalación mecánica del ICAD en el ICM»

(número de documento AN285252668332).

2.5 mm

LB-feet

2.5

ICAD 600A

ICAD 600A-TS

ICAD 1200A

in.

1.77

ICM + ICAD 1200A

AN19798642980802-000701 | 1

Need help?

Do you have a question about the ICAD 600A and is the answer not in the manual?

Questions and answers

Summary of Contents for Danfoss ICAD 600A

Page 1 Installation guide Actuator Type ICAD 600A / ICAD 600A-TS / ICAD 1200A ICAD 600A ICAD 600A-TS ICAD 1200A ICAD 600A / ICAD 600A-TS ICAD 1200A Before installing ICAD on ICM please read the separate installation guide “Mechanical intallation of ICAD on ICM”...
Page 2 Câble d’alimentation / Cable de alimentación alimentación ICAD 600A/600A-TS/1200A - Digital I/O for ON/OFF valve operation / Digitaler E/A für EIN/AUS-Ventilbetrieb /E/S numérique pour marche/arrêt de la vanne /E/S digital para control de válvula ON/OFF Auxiliary relays/Hilfsrelais/ Terminal box Relais auxiliaires/Relés auxiliares Klemmkasten Boîtier...
Page 3: Installation
M12 female connectors: (Cable set with M12 female connectors in other lengths are available) Supply voltage - 3 wired cable (I, II, III) ICAD 600A, ICAD 600A-TS and ICAD 1200A can ICAD must be connected to a normal be used together with the following Danfoss Power Supply cable with 4 poled M12 24 V DC supply.
Page 4 Alarm ON If A2 still active. 2) Make a Reset to factory setting If A2 still active. Return ICAD to Danfoss Not active if ¡01 = 2, or ¡02 = 2 When ¡03 = 1 and AI A > 22 mA When ¡03 = 2 and AI A >...
Page 5 DI1 = OFF, DI2 = ON => Increasing ICM Opening Degree DI1 = DI2 = OFF => ICAD/ICM maintain current position DI1 = DI2 = ON => ICAD/ICM maintain current position to be continued..© Danfoss | DCS (ms) | 2020.01 AN19798642980802-000701 | 5...
Page 6 OBSERVE: ¡22 is recommended always to be bigger than ¡19 (¡22>¡19) NB: Password protected. Password = 11 0: No valve selected. Alarm A1 will become active 1: ICM 20 with ICAD 600A / ICMTS 20 with ICAD 600A-TS 2: ICM 25 with ICAD 600A 3: ICM 32 with ICAD 600A...
Page 7 3. Connect the power supply. 4. Release down arrow and up arrow push buttons. 5. When the display on ICAD (fig. 2) is alternating between showing: CA and A1 the factory resetting is complete. © Danfoss | DCS (ms) | 2020.01 AN19798642980802-000701 | 7...
Page 8 Kabel wird zusätzlich als Zubehör ausgewählt!wird Verwendung Spannung gesetzt, ist er für die Konfiguration (1,5 m) M12-Steckbuchsen: (Kabelsatz mit M12- ICAD 600A, ICAD 600A-TS und ICAD 1200A bereit. Siehe Parameterliste. Steckbuchsen ist in anderen Längen verfügbar) können zusammen mit folgenden Danfoss- Die ICAD-Konfiguration erfolgt unabhängig...
Page 9 Vorgehensweise: 1) Stromversorgung aus- und wieder einschalten. Wenn A2 immer noch aktiv ist: 2) Reset auf die Werkseinstellung durchführen. Wenn A2 immer noch aktiv ist: Den ICAD bei Danfoss umtauschen. Fehler am analogen Alarm EIN Nicht aktiv, wenn ¡01 = 2 oder ¡02 = 2 Eingang (AI) Wenn ¡03 = 1 und AI A >...
Page 10 DI1 = AUS, DI2 = EIN => Vergrößerung des ICM-Öffnungsgrads DI1 = DI2 = AUS => ICAD/ICM behalten derzeitige Position bei DI1 = DI2 = EIN => ICAD/ICM behalten derzeitige Position bei Fortsetzung nächste Seite © Danfoss | DCS (ms) | 2020.01 AN19798642980802-000701 | 10...
Page 11 – Nein Encoder-Betrieb ¡16 – Anmerkung: Passwortgeschützt. Passwort = 7  0: Encoder deaktiviert. Das bedeutet, der ICAD wird als ICAD 600A/ICAD 600 A-TS/1200A ohne Encoder betrieben. 1: Encoder aktiviert. Zwangsschließung, ¡17 – Nein Aktivieren/Deaktivieren der Zwangsschließung. Gilt nicht für das CVE.
Page 12 2. Drucktasten „Pfeil nach unten“ und „Pfeil nach oben“ gleichzeitig drücken. 3. Spannungsversorgung anschließen. 4. Drucktasten „Pfeil nach unten“ und „Pfeil nach oben“ loslassen. 5. Wenn das ICAD-Display (Abb. 2) abwechselnd CA und A1 anzeigt, sind die Werkseinstellungen wiederhergestellt. 12 | AN19798642980802-000701 © Danfoss | DCS (ms) | 2020.01...
Page 13 Utilisation placé sous tension comme décrit ci-dessous, il est prêt à être configuré. Consultez la liste Les ICAD 600A, ICAD 600A-TS et ICAD 1200A Câble d’alimentation avec connecteur des paramètres. peuvent être utilisés avec les vannes Danfoss femelle M12 4 pôles La configuration de l’ICAD est possible qu’il...
Page 14 Mesures : 1) Éteignez et rallumez. Si A2 est toujours activée. 2) Réinitialisez les réglages d’usine. Si A2 est toujours activée. renvoyez l’ICAD à Danfoss Bouton Flèche vers le bas (fig. 2, pos. 1) Erreur d’entrée AI Alarme Inactive si ¡01 = 2 ou ¡02 = 2 Permet d’augmenter le paramètre d’une...
Page 15 DI1 = ARRÊT, DI2 = MARCHE => Augmentation du degré d’ouverture de l’ICMTS DI1 = DI2 = ARRÊT => Maintien de la position actuelle de l’ICAD/ICMTS DI1 = DI2 = MARCHE => Maintien de la position actuelle de l’ICAD/ICMTS Suite page suivante..© Danfoss | DCS (ms) | 2020.01 AN19798642980802-000701 | 15...
Page 16 Fonctionnement de ¡16 N.B. : Protection par mot de passe. Mot de passe = 7  l’encodeur 0 : Encodeur désactivé. Signifie que l’ICAD fonctionne comme l’ICAD 600A/ ICAD 600A-TS/1200A sans encodeur 1 : Encodeur activé Fermeture forcée ¡17 Activez/désactivez la fermeture forcée. Activez/désactivez la fermeture ...
Page 17 4. Relâchez les boutons flèche vers le bas et flèche vers le haut. 5. Lorsque l’ICAD (fig. 2) affiche alternativement CA et A1, la réinitialisation des réglages d’usine est terminée. © Danfoss | DCS (ms) | 2020.01 AN19798642980802-000701 | 17...
Page 18 Consulte la Lista de parámetros. M12 de otras longitudes. El actuador ICAD se puede configurar Los actuadores ICAD 600A, ICAD 600A-TS e ICAD Cable de alimentación con conectores hembra M12 de independientemente de si está instalado en la 1200A se pueden usar en conjunto con las siguientes 4 polos válvula o no.
Page 19 Si el ICAD encuentra un par demasiado alto procedente preventivo) de la válvula ICM (mayor fricción/superficies adherentes), ¡21 el ICAD entrará automáticamente en el modo POM para superar el paso perdido. (Consulte ¡18 y ¡21) 19 | AN19798642980802-000701 © Danfoss | DCS (ms) | 2020.01...
Page 20 DI1 = DI2 = OFF => El actuador ICAD/la válvula ICM mantienen la posición actual. DI1 = DI2 = ON => El actuador ICAD/la válvula ICM mantienen la posición actual. continúa… © Danfoss | DCS (ms) | 2020.01 AN19798642980802-000701 | 20...
Page 21  la válvula 0: No se ha seleccionado ninguna válvula ICM. Se activa la alarma A1. 1: Válvula ICM 20 con actuador ICAD 600A/válvula ICMTS 20 con actuador ICAD 600A-TS. 2: Válvula ICM 25 con actuador ICAD 600A. 3: Válvula ICM 32 con actuador ICAD 600A.
Page 22 4. Dejar de pulsar los dos botones de flecha hacia arriba y flecha hacia abajo. 5. Cuando el display del ICAD (fig. 2) muestra alternativamente: CA y A1, se ha completado el reajuste a valores de fábrica. 22 | AN19798642980802-000701 © Danfoss | DCS (ms) | 2020.01...
