5. Mise en service, utilisation

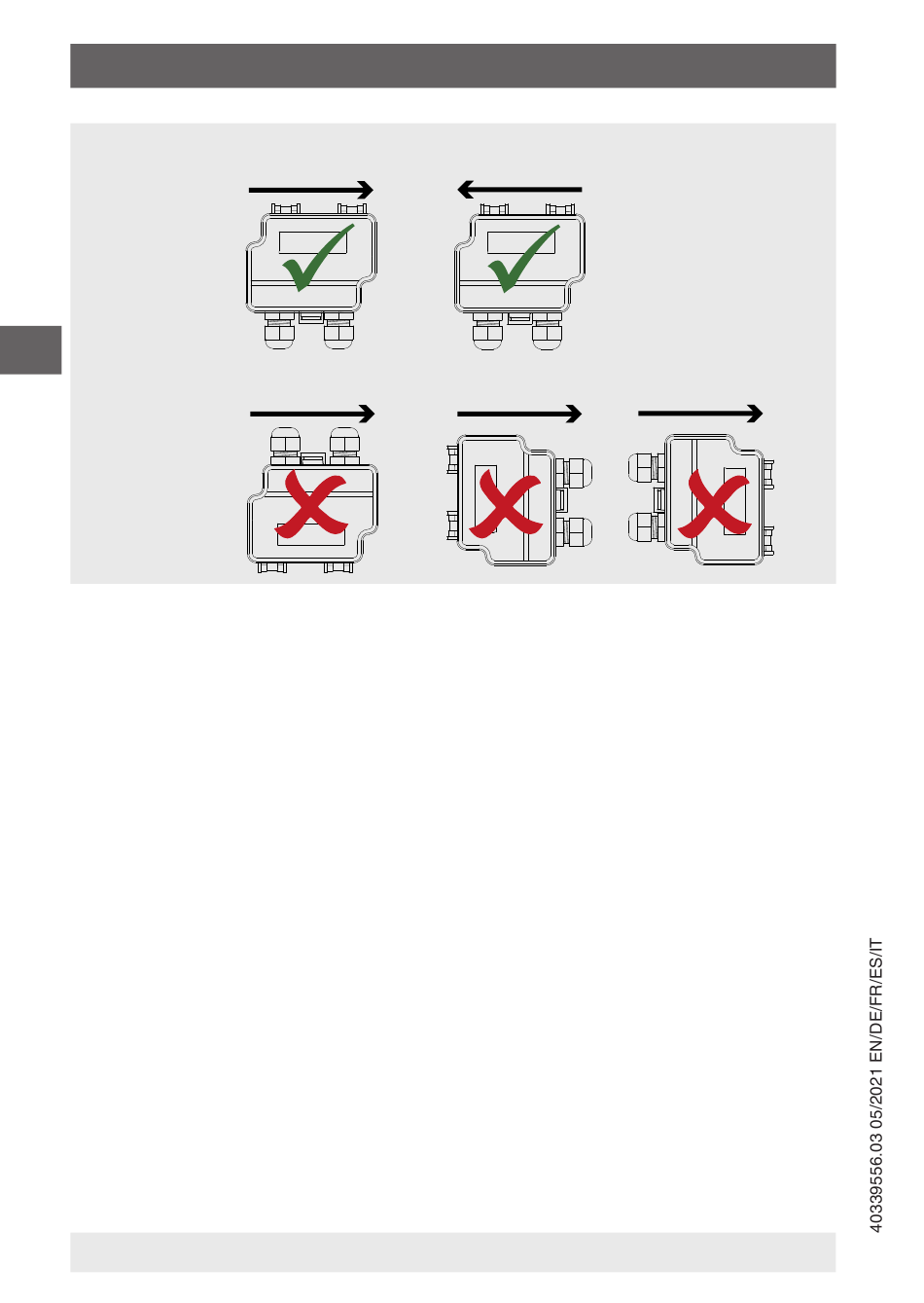

Orientation de l'instrument
Direction
d'écoulement de l'air
FR
Réducteur de traction vers le bas
Direction
d'écoulement de l'air
5.2 Montage électrique
Les instruments sont conçus pour travailler avec une tension extra-basse
de sécurité (SELV). Lorsque l'on câble les instruments, il faut respecter les
spécifications techniques de ces instruments. Dans le cas d'un capteur
avec transmetteur, en règle générale, le transmetteur doit être utilisé au
milieu de l'étendue de mesure, car des déviations peuvent se produire aux
limites de l'étendue. Il faut maintenir constante la température ambiante de
l'électronique du transmetteur.
Les transmetteurs doivent fonctionner à une tension constante (±0,2 V).
Des pics de courant/tension provenant de l'allumage et de l'extinction de
la tension d'alimentation doivent être évités par le client.
Schéma de raccordement
L'instrument de mesure de la vitesse de l'air est muni de deux réducteurs
de traction sur la partie inférieure. Le réducteur de traction de gauche
est utilisé pour l'entrée de courant et la sortie de signal (T
de droite pour le relais. Pour avoir la conformité CE, un câble blindé
correctement mis à la terre est requis.
1. Dévisser le réducteur de traction et passer le câble.
2. Raccorder les fils comme indiqué dans l'illustration ci-dessous.
3. Resserrer la décharge de traction.
54
out
Mode d´emploi WIKA type A2G-20
/v
) et celui
out
