Heatit Z-TRM3 Quick Manual page 2

HEATIT Z-TRM3
Quick Guide
Ver 2020-A
INNLEDNING
Heatit Z-TRM3 er en elektronisk termostat for elektrisk gulvvarme,
designet for montering i en standard veggboks. Termostaten har
en innebygd Z-Wave-brikke som kan kobles til smarthussystemer.
Heatit Z-TRM3 er utstyrt med et enpolet rele og passer inn i
System 55-rammer. Termostaten tåler en belastning på maks 16A
/ 3600W ved 230V. Termostaten kan brukes til vannbåren varme
hvis termostaten er koblet til Heatit Z-Water.
NB! Hvis sensormodus blir endret til A- eller AF-modus, starter en
romfølerkompensasjonsprosess, som begrenser maksimal effekt
til 75%. Termostaten tilpasser seg miljøet i løpet av få dager. Ingen
kalibrering på internsensoren bør utføres i løpet av de første
dagene etter endring av sensor.
INSTALLASJON

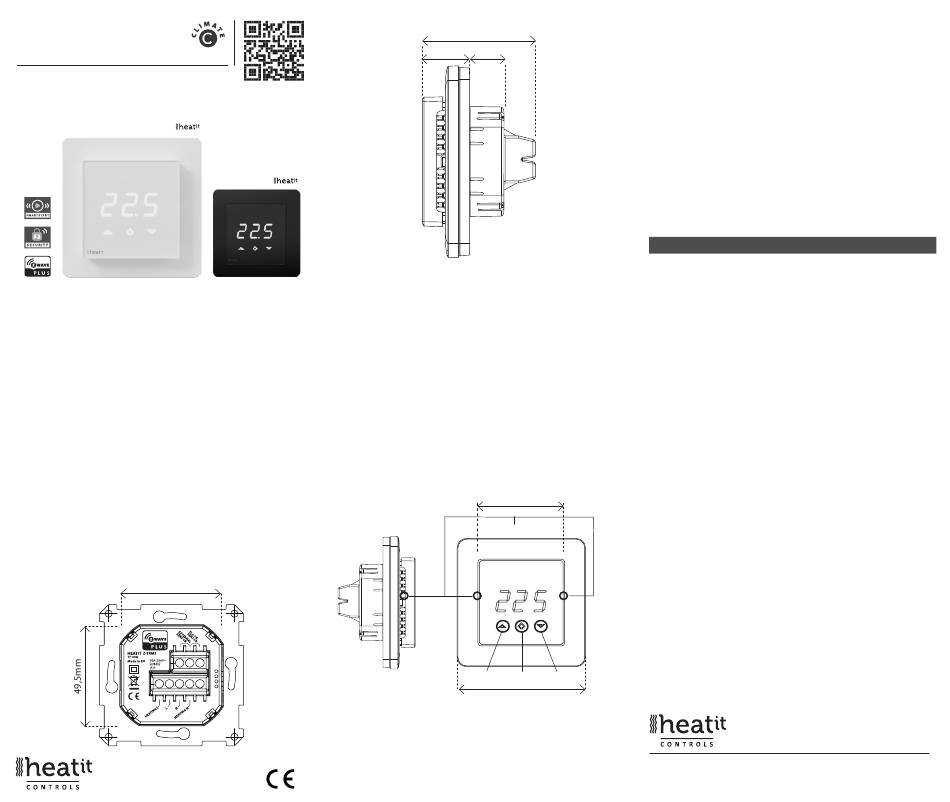

Bruk f.eks. en liten, flat skrutrekker. Start med å fjerne
frontdekselet forsiktig ved å skyve låseklipsene. Frontdeksel og
ramme kan nå fjernes. Koble ledningene til termostaten etter
5 4 3
følgende skjema: Bruk 1,5 mm² eller 2,5 mm² kabel i henhold til
belastningen.
49,5mm
Komplett manual finnes på:
heatit.com eller
manuals.thermo-floor.no
HEATING (N)
N
L
HEATING (L)
GULVFØLER
EKSTERN FØLER
Sett deretter termostaten på plass i veggboksen og fest den med
2 til 4 skruer. Plassér rammen først, deretter frontdekselet og
press forsiktig til dekselet klikker på plass på begge sider. Se til at
ramme og deksel er festet på alle sider. For å bruke strømmåling
må strømmen være tilkoblet både inngang L + N.
2 1
F
E
D
C
51,1mm
21,3mm 15,6mm
Varmekabeltilkobling (nøytral)
Strømtilkobling (Nøytral) 230V
Strømtilkobling (Live) 230V
Varmekabeltilkobling (Live)
NTC type (10, 12, 15, 33 or 47kΩ). Standard 10kΩ.
NTC type (10, 12, 15, 33 or 47kΩ). Standard 10kΩ.
51,1mm
Låseklips
MULTIREG® Z-WAVE
1: Venstre 2: Senter 3: Høyre
87mm
INKLUDERING OG EKSKLUDERING
1. Hold den midtre (bekreft) knappen inne i 10 sekunder til det
vises OFF i displayet.
2. Trykk på den høyre (ned) knappen 5 ganger til det står Con i displayet.
3. Start "legg til ny enhet" i gatewayen din.
4. Start inkluderingen ved å trykke på den midtre (bekreft)
knappen i ca. 2 sekunder.
Inkluderingmodus indikeres i displayet av "roterende" LED-
segmenter inntil enheten har blitt lagt til i nettverket, eller
at prosessen får et tidsavbrudd etter 90 sekunder. Vellykket
inkludering bekreftes av at Inc/EcL vises i displayet. Gå ut av
programmeringsmodus ved å velge ESC i menyen. Termostaten er
klar til bruk med standardinnstillinger.
TEKNISKE DATA
Protokoll
Z-Wave - 868,4MHz
Chip
Z-Wave 500 chip
Spenning
230V 50/60Hz
Maks belastning
3600W (resistiv last)
750W selvbegrensende varmekabel
Maks strøm
16A
Effektforbruk
<2,0W
Omgivelsestemperatur 0°C til 40° (min/maks)
Reguleringstemperatur 5°C til 40°C
Hysterese
0,3°C til 3,0°C (standard 0,5°C)
Kompatibel med
NTC-følere m/verdi
10, 12, 15, 22, 33 og 47 kΩ @ 25°C
IP-klasse
IP 21
Sertifisering
Z-Wave Plus, CE,
EN 60730-1
EN 60730-2-9
EMC 2014/30/EU
RoHS 2011/65/EU
LVD 2014/35/EU
Kan monteres i baderom i hht NEK 400-7-701.537.1
(ikke krav om to-polet brudd).
Heatit Controls AB tar forbehold om typografiske feil, andre feil eller mangler i vår
informasjon. Det tas forbehold om feil oppgitte priser på produktene. Produkt-
spesifikasjoner og priser kan endres uten forvarsel. Alle elektriske installasjoner
skal utføres av autorisert installatør. Produktet skal installeres i henhold til gjeldende
NEK 400 og installasjonsveiledning.
Heatit Controls AB l Läkarvägen 4, 454 31 BRASTAD, SWEDEN
Phone: +47 61 18 77 77 l post@heatit.com – www.heatit.com
