Konig & Meyer 26735 Quick Manual

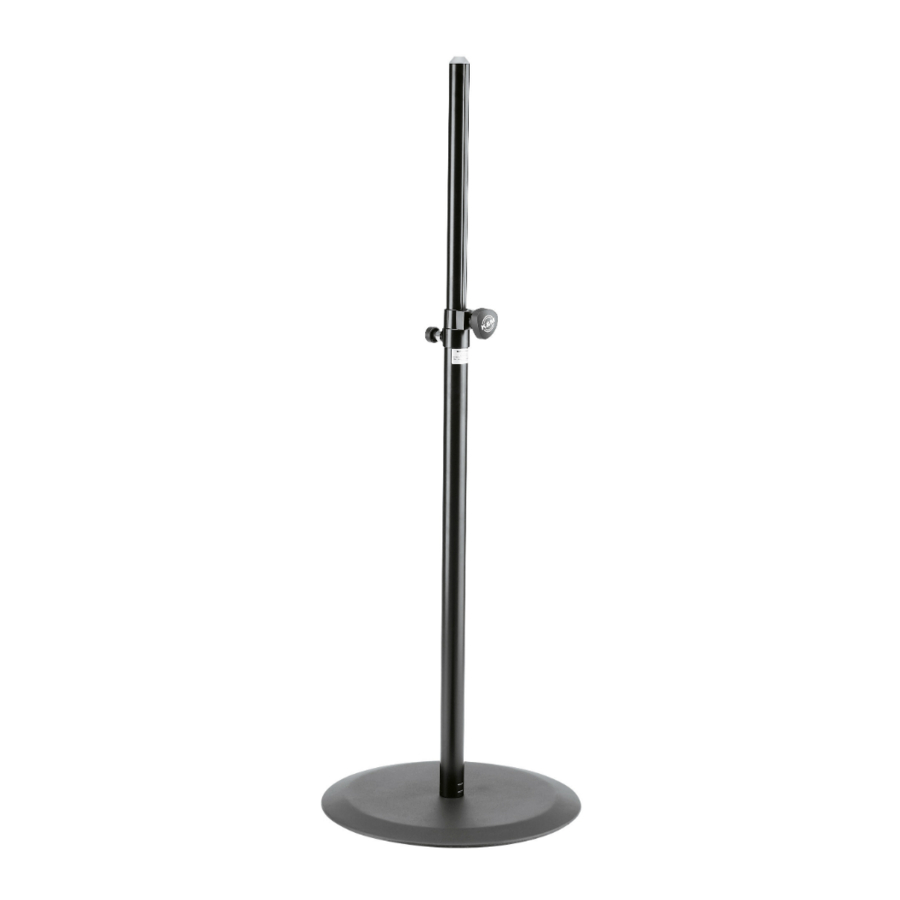

26735 Boxenstativ
höhenverstellbar
Aufstellanleitung
- Bodenplatte 1 mit Filzschonern nach unten auslegen.
- Grundrohr 2 mit Gewinde M20 in Bodenplatte einschrauben.

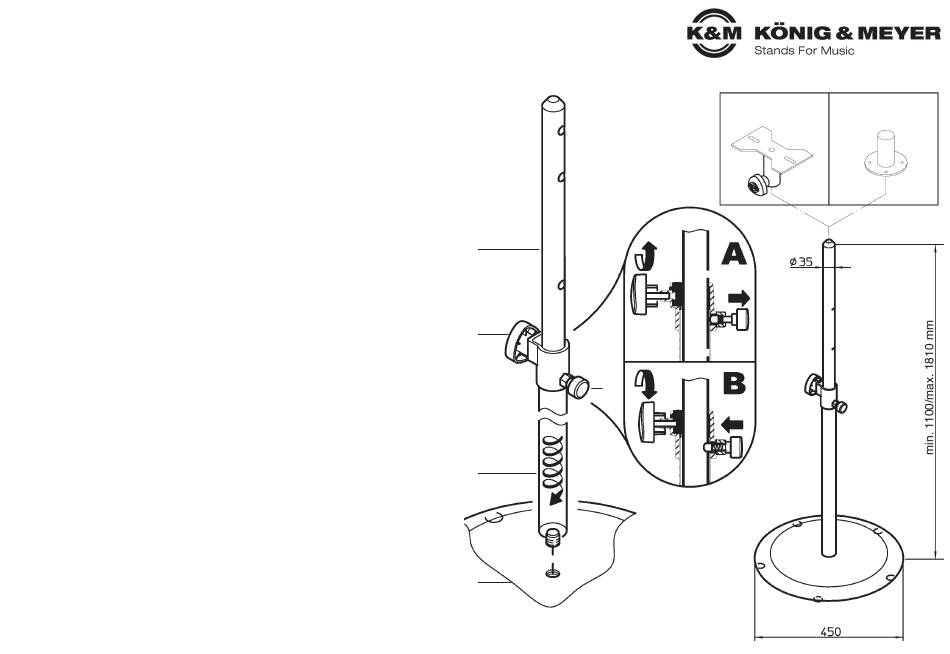

Einstellen der Höhe
- Mit einer Hand Auszugrohr 4 festhalten.
- Mit der anderen Hand Klemmschraube 3 lösen und anschließend Rastbolzen 5 ziehen (s. Abb. A).
- Auszugrohr in gewünschte Höhe schieben.
- Rastbolzen 5 in passendes Loch einrasten lassen und Klemmschraube 3 wieder festdrehen (s. Abb. B).
Montage der Boxen
wahlweise durch Verwendung von:
- Anschraubflansch (Bsp: 195/8, 24281) oder
- Flanschbuchse (Bsp: 196, 19654, 19656) (zu beziehen über den Fachhandel)
Sicherheitshinweise
Achtung!
Die max. Tragfähigkeit 20 kg bezieht sich auf die Tragkraft der Säule und ist bei Beachtung der Punkte
a, b, c, d, e, f, g ausreichend abgesichert.
a. Stativ nicht außermittig belasten.
b. Auf feste Schraubverbindungen achten.
c. Rastbolzen 5 muß stets installiert sein.
d. Ein- bzw. Ausfahren des Auszugrohres 4:
bei einer Person: Box vorher von Aus zugrohr entfernen
d.
d. bei zwei Personen: Box kann auf Auszugrohr verbleiben, wenn erste (geeignete) Person das belastete
d. Auszugrohr fest und sicher hält und zweite Person die Klemmschraube und den Rastbolzen bedient.
e. Unkontrolliertes Lösen der Klemmschraube und des Rastbolzen unter Last ist nicht zulässig.
f. Stativ nur für ebenen Untergrund geeignet.
g. Verwendung nur im Innenbereich.
Kippgefahr
durch unerlaubte Einwirkungen von außen auf das Stativ, wie z.B. Stöße durch Publikumsverkehr, Wind,
Erschütterungen u.a. muss durch geeignete Maßnahmen begegnet werden:
h. Sicherheitsabstand einhalten, Unbefugte fernhalten, geschützte Stellplätze wählen.
Falls die Wirksamkeit der Maßnahmen a - h nicht garantiert werden kann, (z.B. durch unkontrollierbare
Nichteinhaltung des Sicherheitsabstandes) sind durch den Aufsteller zusätzliche Sicherungen vorzunehmen
als da sind:
i. Verankerung der Bodenplatte im Boden.
k. Geeignete Erweiterung/Ausbau der Bodenplatte.
Bitte zusätzlich beachten
- Bodenplatte 1 mit Vorsicht handhaben, insbesondere bei Montage nicht fallen lassen.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
26735-000-55/76 Rev.29/Rev.15 03-80-831-00 12/20
4
3
3
5
2
1
Anschraubflansch Flanschbuchse
z.B. 195/8 z.B. 19656
5
