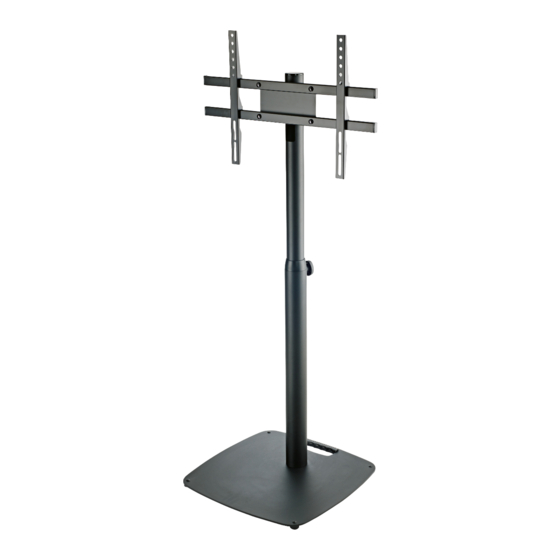

26782 Bildschirmstativ
Repräsentatives Bildschirmstativ mit formschönem, schwerem Guss-Sockel.
Das mitgelieferte Montagezubehör ermöglicht die Befestigung, nach VESA-Standard, für Flachbildschirme von 24" bis 46".
In der groß dimensionierten Rohrkombination werden die Kabel platzsparend und übersichtlich aufgenommen.
Gewicht: 15,2 kg; stufenweise höhenverstellbar von 1100 - 1650 mm (Bildschirmmitte).
Vielen Dank, daß Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Gußsockel mit Vorsicht handhaben, insbesondere bei Montage nicht fallenlassen
- Auf geeigneten und ebenen Untergrund achten
- Stativ vor Seitenkräften schützen (Wind, Stöße durch Publikum etc.), ansonsten erhöhte Kippgefahr
- Auf feste Schraubverbindungen achten und diese periodisch überprüfen
- Der Sicherungsbolzen muß stets installiert sein (siehe Kapitel 3. HÖHENVERSTELLUNG)
- Kabel die innerhalb des Rohres geführt werden, sind v.a. an den Öffnungen durch geeignete
-
Maßnahmen gegen Durchscheuern zu schützen (z.B. Schutzschläuche); ziehen sie einen Fachmann
-
zu Rate (siehe Kapitel 7. VERKABELUNG)
- Zum Schutz des Fußbodens ist der Gußsockel mit Filzeinlagen ausgestattet. Ggf. sollte eine
-
rutschfeste Unterlage verwendet werden
- Beim Aufbau und bei Höhenverstellung mit 2 Personen arbeiten (erste Person hält Auszugrohr fest,
-
zweite Person bedient Rast/Klemmgriff)

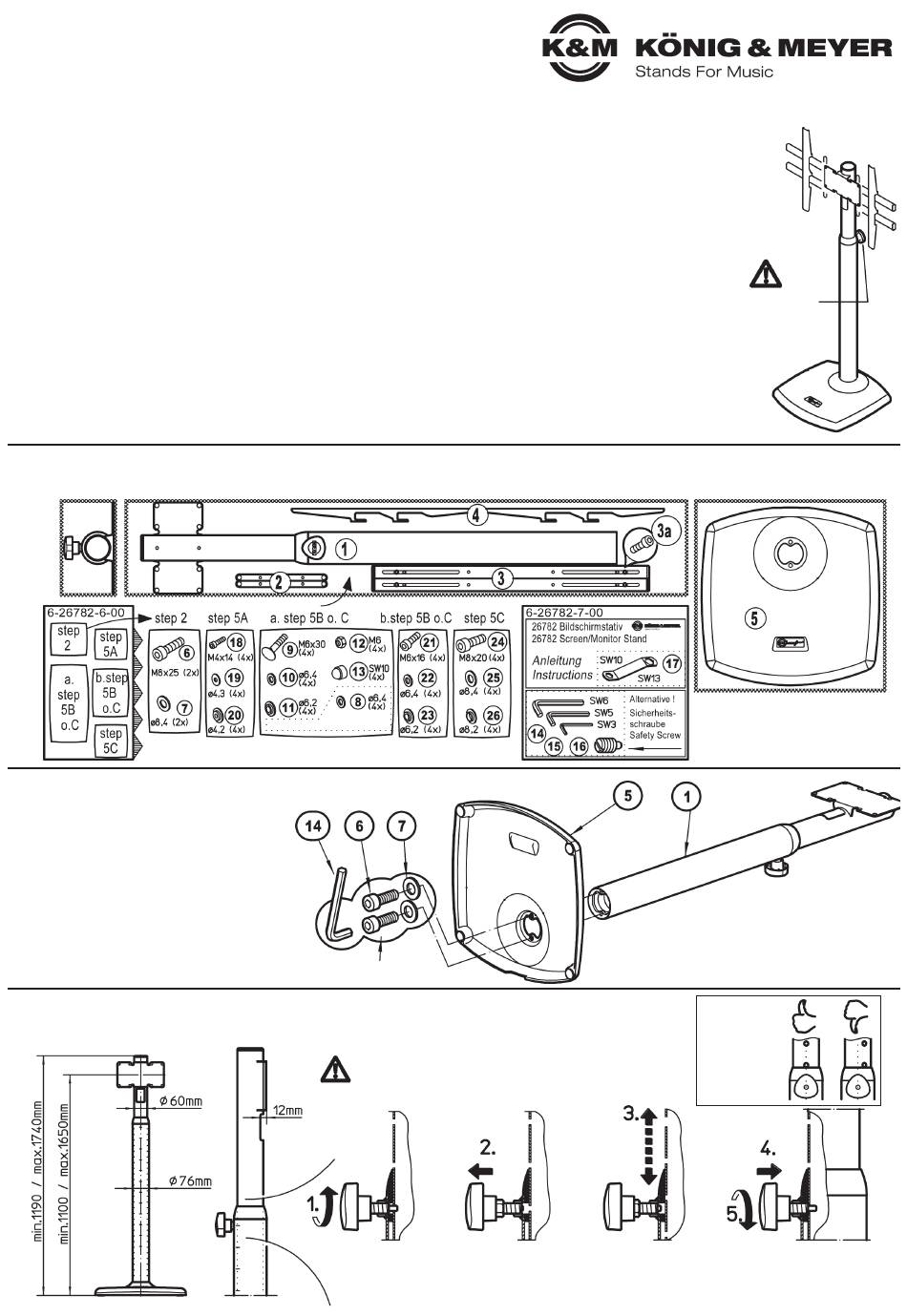

AUFBAUANLEITUNG
1. VERPACKUNG & TEILEÜBERSICHT
(Sockel-Rohr)
2. STATIV AUFSTELLEN
a. Bodenplatte 5 auf dem Boden auslegen
a.
und anschließend senkrecht aufstellen.
b. Grundrohr 1 an Bodenplatte 5
b.
halten und mittels zweier
b.
Zylinderschrauben M8 x 25 mm 6 und
b.
U-Scheiben ø 8,4 mm 7 verschrauben;
b.
hierzu Schlüssel SW6 14 benutzen.
c. Gußsockel mit Stativ
c.
vorsichtig auf den Boden stellen.
3. ABMESSUNGEN & HÖHENVERSTELLUNG
(siehe Seite 3 re. u.
gehört bei Bedarf unter die Schraube 3a)
(M4-Bildsch.)
(Halteplatte-Leisten 2 / Querrohre 3)
Anziehdrehmoment: max. 6 Nm
ACHTUNG! Bei Höhenverstellung ist es erforderlich, dass eine
Person das Auszugrohr sicher hält, während eine
zweite Person den Rast-Klemmgriff bedient.
Luft für
Kabel
Klemmschraube ca.
1/2 Umdrehung lösen,
NIEMALS vollständig
Herausdrehen
Karton 1: 1335 x 215 x 160 mm
(M6-Bildsch.)
(M8-Bildsch.)
Erste Person: hält das Auszugrohr fest
Zweite Person: zieht am Griff bis
sich der Sicherungsbolzen nicht
mehr im Eingriff befindet.
Rastbolzen stets
nur bei gehaltenem
Auszug betätigen!
Karton 2: 435 x 435 x 85 mm
Damit der
Sicherungsbolzen
einrasten kann,
müssen Sie darauf
achten, das Rohr
nicht zu
verdrehen.
Auszugrohr
Sicherungsbolzen in gewünschtes
ein- bzw.
Loch einrasten lassen und
ausfahren
Klemmgriff wieder fest anziehen
