Konig & Meyer 26782 Manual

26782 Bildschirmstativ

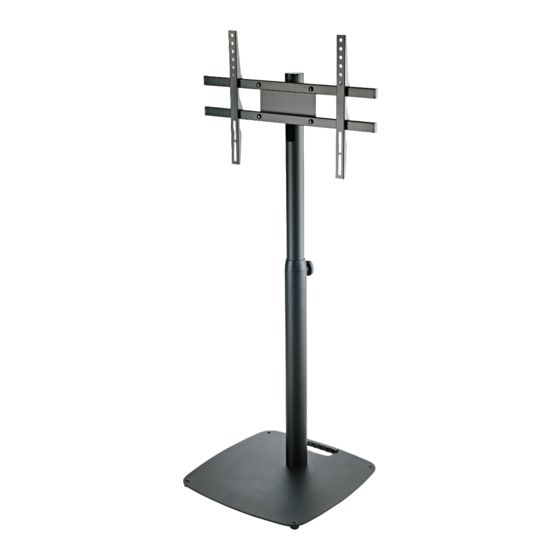

Repräsentatives Bildschirmstativ mit formschönem, funktionalem Stahl-Sockel
Das mitgelieferte Montagezubehör ermöglicht die Befestigung, nach VESA-Standard, für Flachbildschirme von 24" bis 46"
In der groß dimensionierten Rohrkombination werden die Kabel platzsparend und übersichtlich aufgenommen.
Gewicht: 23 kg; stufenweise höhenverstellbar von 1060 - 1610 mm (Bildschirmmitte).
Vielen Dank, daß Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Erforderlich ist ein geeigneter, d.h. tragfähiger und ebener Untergrund
- Stativ vor Seitenkräften schützen (Wind, Stöße durch Publikum etc.), ansonsten besteht erhöhte Kippgefahr
- Beim Aufbau und bei Höhenverstellung mit 2 Personen arbeiten (eine Person hält Auszugrohr fest, zweite Person
- bedient Rast/Klemmgriff)
- Stahlsockel mit Vorsicht handhaben, insbesondere bei Montage nicht fallenlassen. Ggf. Schutzhandschuhe tragen
- Auf feste Schraubverbindungen achten und diese periodisch überprüfen
- Die Stellung vom Auszugrohr wird mit einer Rast-/Klemmschraube gesichert - diese muss sich stets im Eingriff befinden
- (siehe 3). Diese Rast-/Klemmschraube ist werkseitig bereits vormontiert und erlaubt eine Bedienung, ohne Werkzeuge be-
- nutzen zu müssen. Alternativ wird ein sog. SICHERHEITSSCHRAUBE mitgeliefert, welche mit einem Schraubenzieher betätigt
- werden muss; (siehe separate Anleitung). BEACHTE: empfohlen bei möglichem Fehlgebrauch (Publikumsverkehr, Kinder)
- Kabel, die innerhalb des Rohres geführt werden, sind v.a. an den Öffnungen durch geeignete Maßnahmen
- gegen Durchscheuern zu schützen (z.B. Schutzschläuche); ziehen sie einen Fachmann zu Rate (siehe 7.3)
- Zum Schutz des Fußbodens ist der Stahlsockel mit Filzeinlagen ausgestattet. Ggf. sollte eine rutschfeste Unterlage
- verwendet werden

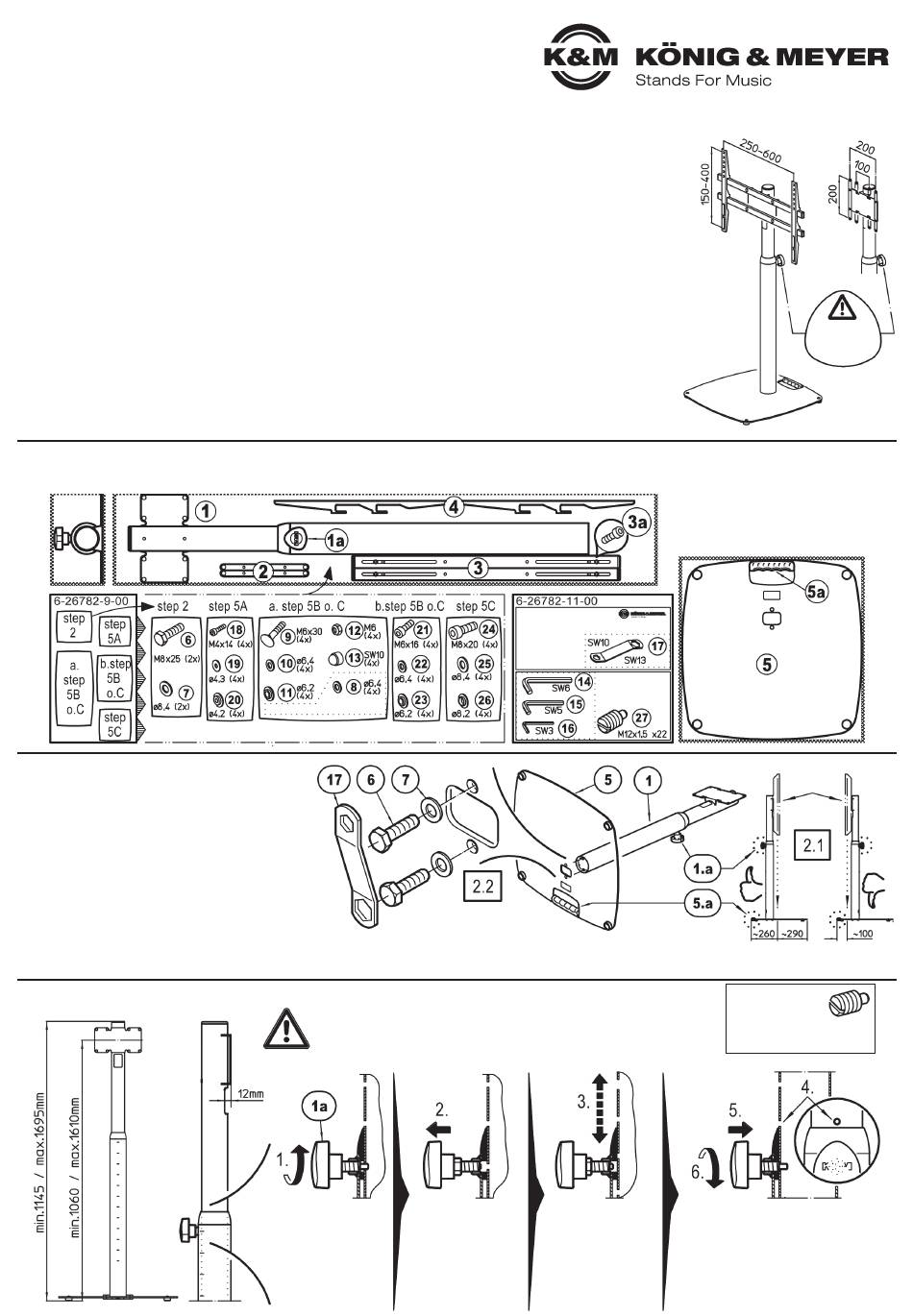

AUFBAUANLEITUNG
1. VERPACKUNG & TEILEÜBERSICHT
(Sockel-Rohr)
2. STATIV AUFSTELLEN
2.1 AUSRICHTUNG / ZENTRISCHE LAST
Der Rast/Klemmgriff 1a des Rohres und der
Tragegriff 5a der Bodenplatte müssen sich auf der
gleichen Seite befinden. Nur so befindet sich der
montierte Bildschirm im Zentrum > STANDFESTIGKEIT
2.2 MONTAGE
a. Bodenplatte 5 auf dem Boden auslegen
a. und anschließend senkrecht aufstellen
b. Grundrohr 1 an Bodenplatte 5 schrauben.
b. Dazu die Schrauben M8 x 25 mm 6, die U-Scheiben
b. ø 8,4 mm 7 sowie den Schlüssel SW13 17 benutzen.
c. Gußsockel mit Stativ vorsichtig auf den Boden stellen
3. ABMESSUNGEN & HÖHENVERSTELLUNG
(siehe Seite 3 re. u.
gehört bei Bedarf unter die Schraube 3a)
(M4-Bildsch.) (Halteplatte-Leisten 2 / Querrohre 3)
STÖSSE & SCHLÄGE durch ungewolltes Einfahren des Auszugrohres.
Die Höhe des Auszugrohres wird durch das Eintauchen des Rastbolzens gesichert.
Geschieht dies nicht, kann der Auszug mit Bildschirm urplötzlich absacken. Deshalb:
ERSTE PERSON bewegt und hält das Auszugrohr sicher, während die
ZWEITE PERSON den Rast-/Klemmgriff 1a bedient und so den Auszug sichert.
Luft für
Kabel
ZWEITE PERSON:
1. Rast-/Klemmgriff 1a
1. ca. eine halbe
1. Umdrehung lösen,
- Rast-/Klemmgriff im
- belasteten Zustand
- NIEMALS vollständig
- herausdrehen
Karton 1: 1320 x 200 x 120 mm
26782 Bildschirmstativ
Anleitungen
(M6-Bildsch.) (M8-Bildsch.)
Anziehdrehmoment: max. 6 Nm
ERSTE PERSON: ERSTE PERSON:
- hält Auszugrohr fest 3. Fährt Auszugrohr
3.
ZWEITE PERSON:
2. Zieht am Griff bis sich ZWEITE PERSON:
2. der Sicherungsbolzen - hält währenddessen
2. nicht mehr im Eingriff - den Rast-/Klemmgriff
2. befindet. - gezogen
1a - Standrohrkombination
1a - Rast-/Klemmgriff
2a - Leisten m. Gewinde (2x)
3a - Bildschirm-Querrohre (2x)
3a - Zylinderschrauben (4x)
4a - Einhängeleisten (2x)
5a - Bodenplatte Stahl 550 x 550 x 6 mm
5a - Tragegriff
Alternative!
Sicherheits-
schraube
Karton 2: 660 x 660 x 35 mm
HINWEIS:
zur Funktion
der alternativen
SICHERHEITSSCHRAUBE 27
siehe die separate Anleitung.
ERSTE PERSON:
- hält Rohr so fest, dass der Griff einrasten kann
4. TIPP: die nächsthöhere Bohrung befindet sich
ein- bzw. aus
4. TIPP: stets knapp über der Rohrmuffe
ZWEITE PERSON:
5. Lässt den Sicherungsbolzen des Rast-/Klemm-
5. griffes in das gewünschte Loch einrasten und...
6. ...zieht den Rast-/Klemmgriff wieder fest an
Rastbolzen stets
nur bei gehalte-
nem Auszug
betätigen!
