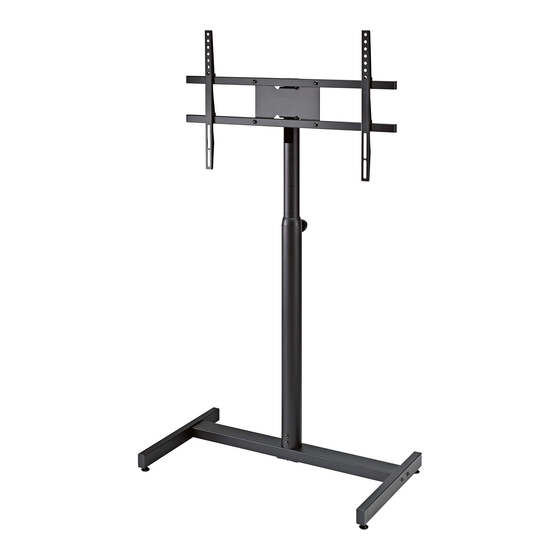

26783 Bildschirmstativ
Mit Universalhalterung zur Aufnahme von Flachbildschirmen mit Befestiguns-
punkten nach VESA MIS-F Standard von 42" bis 65" - und nach VESA MIS-F 200 x 200 von 32" bis 46"
In der groß dimensionierten Rohrkombination werden die Kabel platzsparend und übersichtlich aufgenommen.
Gewicht: 17,7 kg; stufenweise höhenverstellbar von 1100 - 1650 mm (Bildschirmmitte)
Vielen Dank, daß Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Erforderlich ist ein geeigneter, d.h. tragfähiger und ebener Untergrund.
- Stativ vor Seitenkräften schützen (Wind, Stöße durch Publikum etc.), ansonsten erhöhte Kippgefahr.
- Auf feste Schraubverbindungen achten und diese periodisch überprüfen.
- Die Stellung vom Auszugrohr wird mit einer Rast- und Klemmschraube gesichert - diese muß sich stets im
- Eingriff befinden (siehe Kap. 4.). Diese Rast- und Klemmschraube ist werkseitig bereits vormontiert und erlaubt
- eine Bedienung ohne Werkzeuge benutzen zu müssen. Alternativ wird ein sog. SICHERHEITSSCHRAUBE
- mitgeliefert, welche mit einem Schraubenzieher betätigt werden muss; (siehe separate Anleitung).
- BEACHTE: empfohlen bei möglichem Fehlgebrauch (Publikumsverkehr, Kinder).
- Kabel die innerhalb des Rohres geführt werden, sind v.a. an den Öffnungen durch geeignete Maßnahmen
- gegen Durchscheuern zu schützen (z.B. Schutzschläuche); ziehen sie einen Fachmann zu Rate (siehe Kapitel 8.).
- Zum Schutz des Fußbodens ist das Statv mit Kunststoffkappen ausgestattet. Ggfs. sollte eine rutschfeste Unterlage
- verwendet werden.
- Beim Aufbau und bei Höhenverstellung mit 2 Personen arbeiten (eine Person hält Auszugrohr fest, zweite Person bedient
- Rast- und Klemmschraube).
AUFBAUANLEITUNG

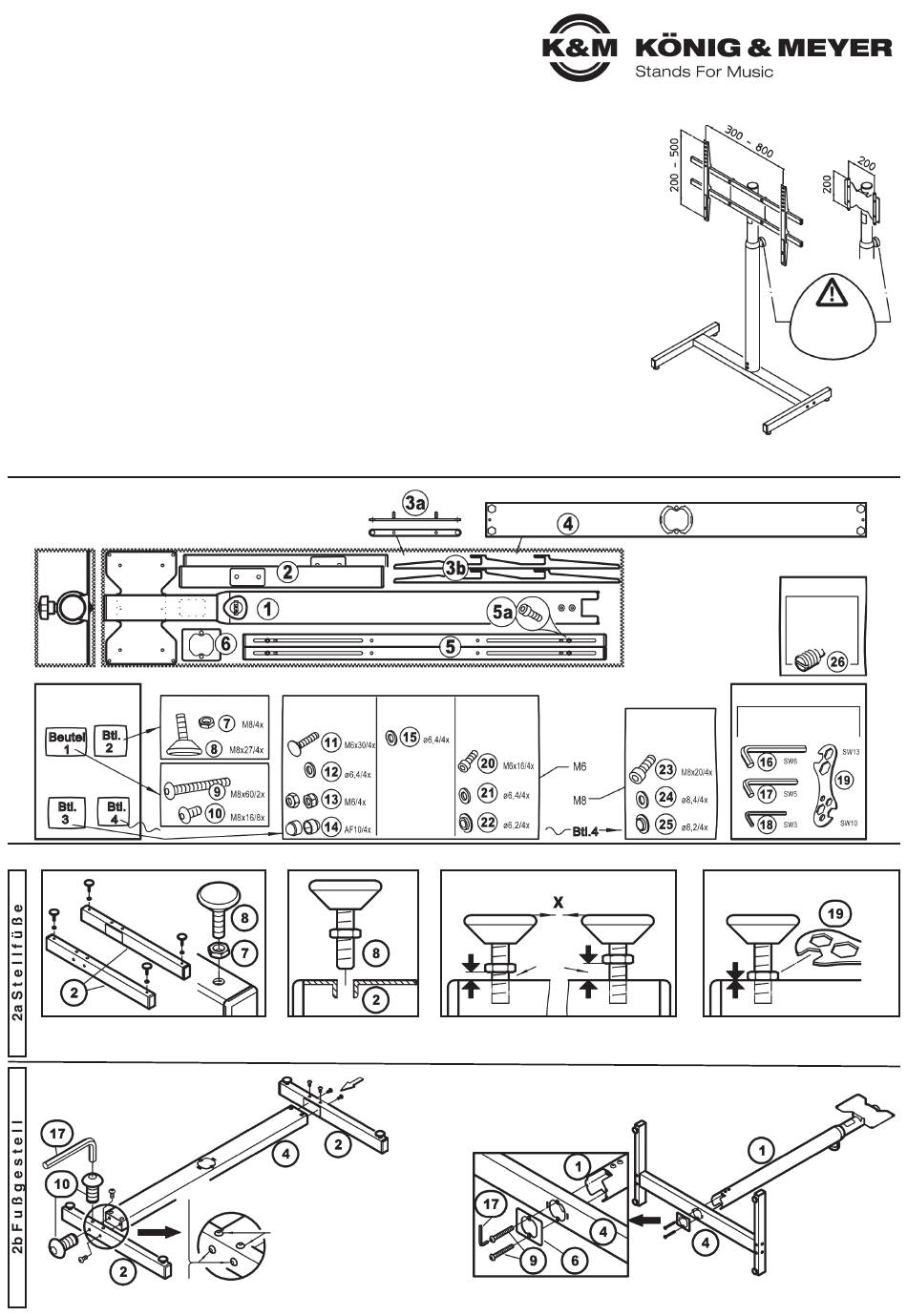

1. VERPACKUNG & TEILEÜBERSICHT
Karton: 1210 x 270 x 125 mm
*siehe zugehörige Kapitel in der Anleitung
6-26783-5-00
*2.a Stellfüße
Schritt 2
*2.b Fußgestell
Schritt 5 + 6
2. STATIV AUFSTELLEN
a. Kontermuttern 7 auf Gewinde
a. der Stellteller 8 schrauben...
e. Fußrohre 2 mit dem Boden-Querrohr 4
e. verschrauben (siehe Schritt 1,2 und 3).
e. Tipp: Lage der Bohrungen beachten.
Schritt 2
*6.1.b (-, 12, 13, 14)
*6.2.b (11, 12, 13, 14)
b. Gewinde der Stellteller 8
b. in die Buchsen der beiden
b. Fußrohre 2 eindrehen.
1. Schrauben 10 eindrehen u. leicht anziehen mit
1. Schlüssel SW5 17, ggf. wieder 1/4 Umdr. lösen
2. Schrauben 10 eindrehen
2. und festziehen
2. - Anzugsdrehmoment 8 Nm
3. Schrauben festziehen - Anziehdrehmoment 8 Nm
Schritt 5 + 6
*6.2.d *6.1.a
*6.2.a
Schraubensätze
zur Befestigung
des Bildschirms:
U-Scheiben werden
den Zylinder-
schrauben 5a
unterlegt, wenn die
Quer-rohre mit den
Einhänge-leisten
verschraubt werden.
Siehe Seite 3 rechts
unten Z 3:1
c. Dabei auf ungefähr gleich große Höhe X
c. der Teller achten - dabei etwas Luft zwischen
c. den Kontermuttern und Rohrwandung belassen.
f. Standrohrkombination mit Fußgestell verbinden:
f. - Grundrohr 1 von oben in das Boden-Querrohr 4 stecken
f. - Gegenplatte 6 von unten an Querrohr 4 halten und
f. - mittels zweier Linsenkopfschrauben M8 x 60 mm 9 verschrauben
f. - mit Schlüssel SW5 17
f. - Anzugdrehmoment 20 Nm
1 - Standrohrkombination
2 - Fußrohre re. & li. (je 1x)
3a- Leisten mit Gewinde (2x)
3b- Einhängeleisten (2x)
4 - Boden-Querrohr
5 - Bildschirm-Querrohre (2x)
5a- Zylinderschrauben (4x)
6 - Gegenplatte
Schritt 5 + 6
*6.2.a
alternativ:
d. Postition des Stelltellers durch
d. Anziehen der Kontermutter
d. fixieren. Schlüssel SW13 19.
Rastbolzen stets
nur bei gehal-
tenem Auszug
betätigen!
6-26783-3-00
Alternative!
Sicherheits-
schraube
6-26783-6-00
26783 Bildschirmstativ
ANLEITUNG
g. Fußgestell mit
g. Rohrkombination
g. vorsichtig auf den
g. Boden stellen
