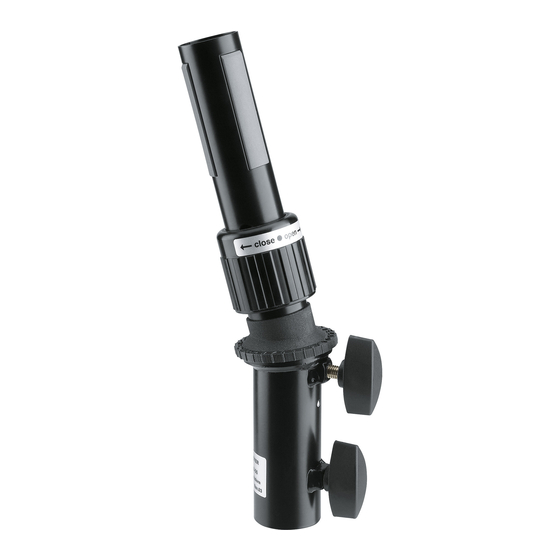

21360 Distanzrohr »Ring Lock«
- zur Verbindung von Satellitensystemen
- belastbar bis 35 kg
- Techn. Daten: Spreizdorn ø 35-37 mm, Gesamthöhe: 750 mm, Gewicht: 1,2 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Die Tragkraft von 35 kg gilt nur in Zusammenhang mit einer ordungsgemäßen Installation von Subwoofer und Satellitenbox, d.h.:
- A. ebener und tragfähiger Untergrund
- B. Subwoofer muss schwerer sein als der Satellit
- C. Satellit ist gegen seitliche Stöße zu sichern.
- Auf funktionstüchtiges Lautsprechermaterial achten, insbesondere Flanschbuchse muss über richtige Größe und Güte verfügen.

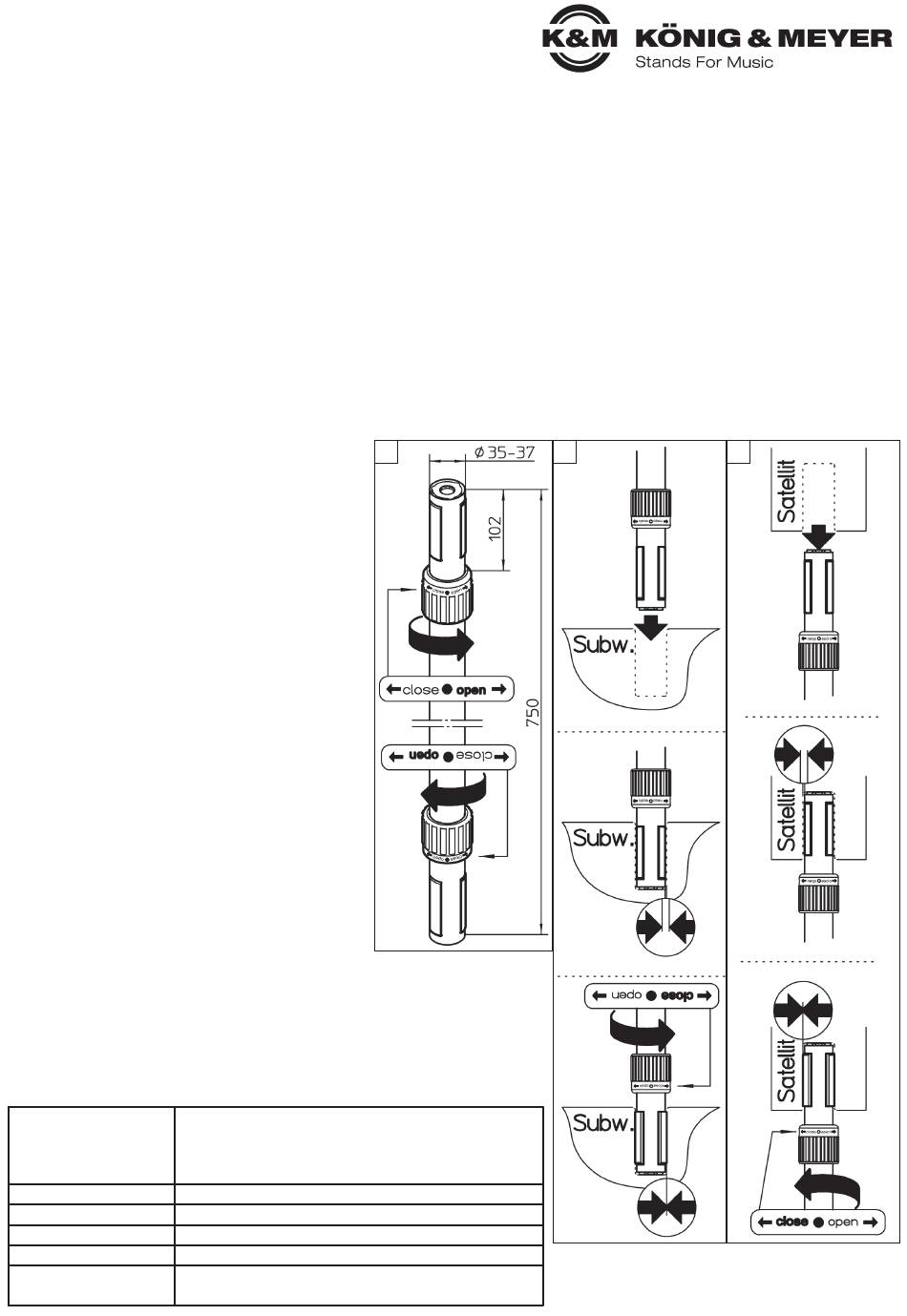

AUFBAUANLEITUNG
Distanzrohr im Subwoofer installieren
1. Zunächst Sicherungsringe der Spreizdorne
1. Richtung OPEN drehen um die
1. kleinsten Durchmesser einzustellen.
2. Spreizdorn bis zum Anschlag in
2. Flanschbuchse des Subwoofers stecken.
2. Unteren Sicherungsring nach rechts drehen
2. (Richtung CLOSE) bis die Spreizbacken
2. fest in der Flanschbuchse sitzen.
3. Satellit auf oberen Spreizdorn aufsetzen.
3. Oberen Sicherungsring jetzt nach links drehen
3. (Richtung CLOSE) bis auch hier die
3. Spreizbacken fest sitzen.
BENUTZERHINWEISE
Richtung des Lautsprechers verändern
Sicherungsring nach rechts drehen
(Richtung OPEN).
Satellitenbox in gewünschte Position bringen.
Sicherungsring nun nach links drehen
(Richtung CLOSE).
Abmessungen
- s.Abb.1
PRÜFEN, INSTANDHALTEN, REINIGEN
- Wartung stets im unbelasteten Zustand vornehmen.
- Regelmäßig Gängigkeit der Sicherungsringe überprüfen.
- Zur Reinigung am besten ein leicht feuchtes Tuch
- und ein nicht scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Spreizdorne sind zu klein bzw. zu groß für die Lautsprecherbuchsen:
B: Buchsen prüfen: 35-37 mm sind notwendig.
TECHNISCHE DATEN / SPEZIFIKATIONEN
Material
Traglast
Abmessungen
Karton
Eigengewicht
Zubehör (optional)
Rohr - Stahl, pulverbeschichtet, Farbe schwarz
Schrauben - Stahl, verzinkt
Sicherungsringe - Alu
Spreizelemente - PA
max. 35 kg
H: 750 mm, Spreizdorn: ø 35-37 x 102 mm
H x B x T: 750 x 50 x 50 mm
1,2 kg
Adapterhülse 21326: für Lautsprecherbuchsen mit
ø 38 mm (= US-Variante)
1 2
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
21360-000-55 Rev.11 03-80-130-00 4/18
