Humanscale M2.1 Assembly Instructions Manual page 29

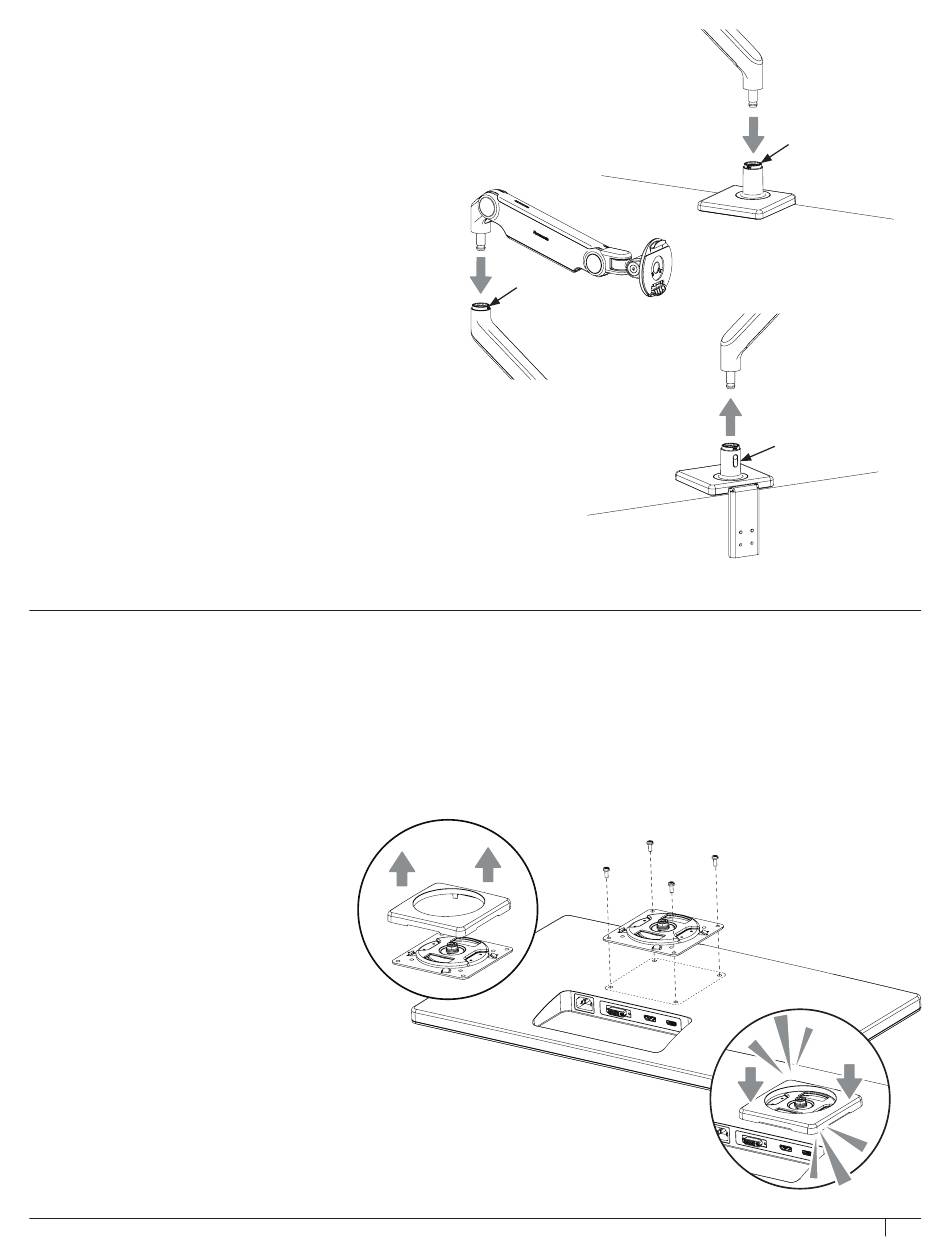

ETAPA 3: PRENDER O BRAÇO À HASTE DA BASE
OBSERVAÇÃO: antes de adicionar cada elo, ajuste a
parada inteligente (A) de acordo com a etapa 2. Se estiver
usando uma configuração de 3 elos, um dos links deve
ser um elo de 4 pol. A ordem de instalação dos elos pode
precisar ser trocada de modo a cumprir a etapa 2.
1. Insira o elo angular no suporte até que o botão de
liberação trave no lugar.
2. Insira o elo dinâmico no elo angular até que o botão de
liberação trave no lugar.
3. Para remover os elos, pressione o botão de liberação
(B) e levante para cima perto da junta.
ETAPA 4: PRENDER O SUPORTE VESA AO MONITOR
1. Separe a tampa VESA do suporte VESA.
2. Posicione o suporte VESA sobre os orifícios de montagem na parte de trás do
monitor com os recortes em forma de D em uma orientação vertical. Prenda
usando os 4 parafusos VESA fornecidos.
3. Encaixe a tampa VESA de volta no lugar.
OBSERVAÇÃO: o suporte VESA apresenta padrões de furos de 75 mm e
100 mm. Se você precisar deslocar o suporte do monitor, use os parafusos
VESA estendidos e espaçadores plásticos fornecidos. Você também pode
usar os parafusos que acompanham o monitor.
