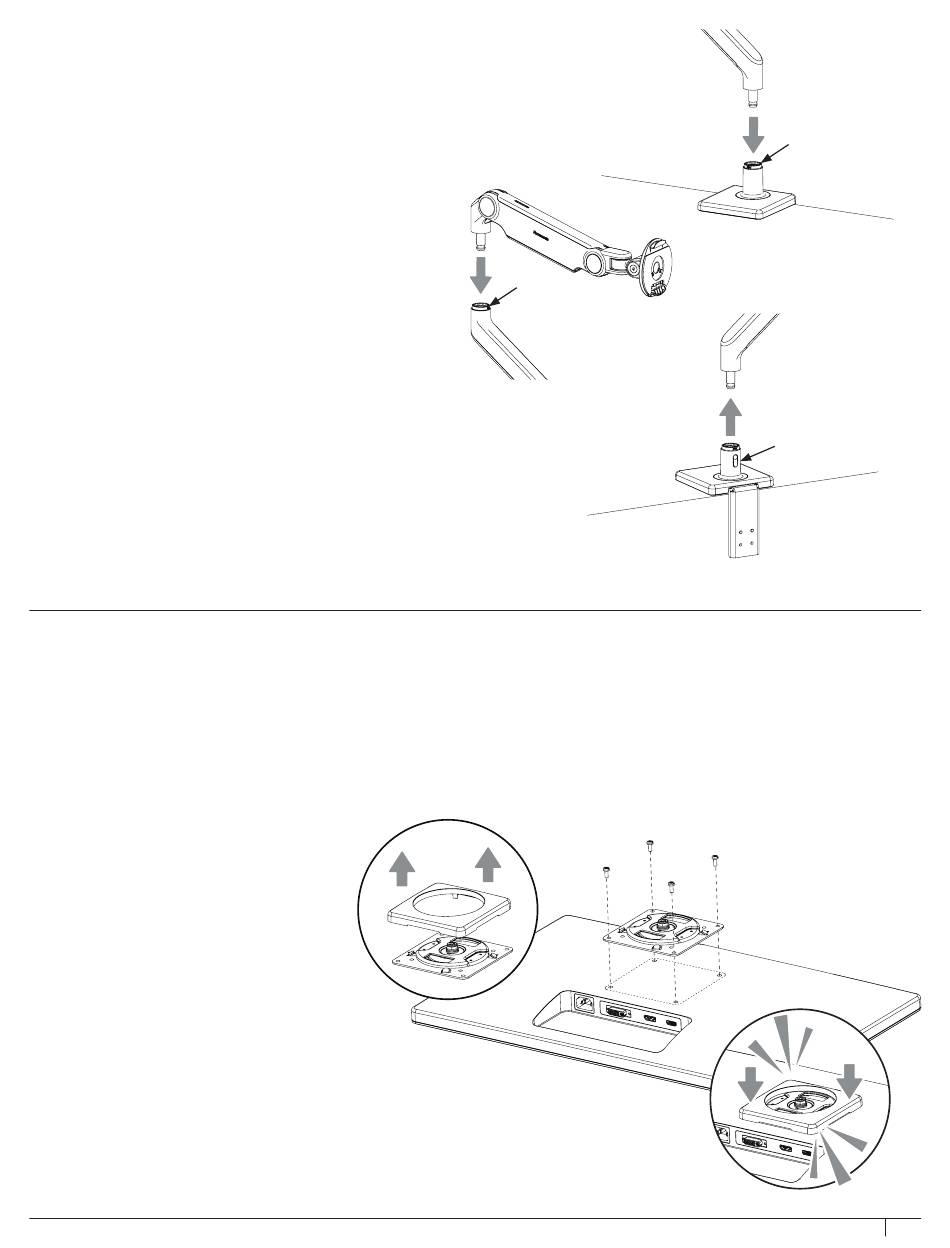

ÉTAPE 3 : FIXER LE BRAS À LA TIGE DE BASE
REMARQUE : Avant d'ajouter chaque lien, ajuster
la butée intelligente (A) selon l'étape 2. Avec une
configuration à 3 liens, un des liens doit être un lien
de 101,6 mm (4 po). L 'ordre d'installation des liens
peut devoir être échangé afin de se conformer à
l'étape 2.
1. Insérer le lien coudé dans le support jusqu'à ce
que le bouton de déverrouillage se verrouille en
place.
2. Insérer le lien dynamique dans le lien coudé
jusqu'à ce que le bouton de déverrouillage se
verrouille en place.
3. Pour retirer les liens, appuyer sur le bouton de
déverrouillage (B) et soulever vers le haut près
de l'articulation.
ÉTAPE 4 : FIXER LE SUPPORT VESA À L'ÉCRAN
1. Séparer le couvercle VESA du support VESA.
2. Placer le support VESA sur les trous de montage à l'arrière de l'écran
avec les découpes en forme de D dans une orientation verticale.
Fixer à l'aide des 4 vis VESA fournies.
3. Remettre le couvercle VESA en place.
REMARQUE : Le support VESA présente des motifs de trous de
75 et 100 mm. Si vous devez décaler le support de l'écran, utiliser
les vis VESA longues et les entretoises en plastique fournies. Il est
également possible d'utiliser les vis fournies avec l'écran.
A
A
B
