ESPAÑOL
- INSTUCCIONES PUESTA EN MARCHA J4C 20 A 300
LEA ATENTAMENTE ESTAS INSTRUCCIONES ANTES DE LA CONEXIÓN DEL ACTUADOR.
EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES DEJA SIN EFECTO TODO TIPO DE GARANTÍA.
Los actuadores J+J series J4C 20 a 300 utilizan energía eléctrica para su funcionamiento.
Recordamos que tan solo personal especializado efectúe las conexiones o ajustes del actuador.
El actuador eléctrico dispone de elementos exteriores, cada uno con una función diferente.
A continuación explicaremos la función de cada uno y como manipularlos.

1. VOLTAJE

·
Todos nuestros actuadores modelo S20 a S300 están listos para trabajar desde 24-240 VAC y 24-135 VDC
·
Todos nuestros actuadores modelo H20 a H300 están listos para trabajar desde 85-240 VAC/VDC
·
Todos nuestros actuadores modelo B20 a B300 están listos para trabajar a 12 VDC/VCA SOLAMENTE

2. CONECTORES

Atención: Antes de conectar el actuador a la corriente, comprobar que el voltaje que figura en la
etiqueta de características, situada en una de las caras exteriores del actuador, corresponda al volta-
je que va a ser utilizado.
Los conectores de la series J4C permiten un diámetro de cable manguera entre un máximo y un
mínimo para conservar una buena estanqueidad. El siguiente cuadro nos indica los diámetros (Fig.1).
CONECTOR
MODELO

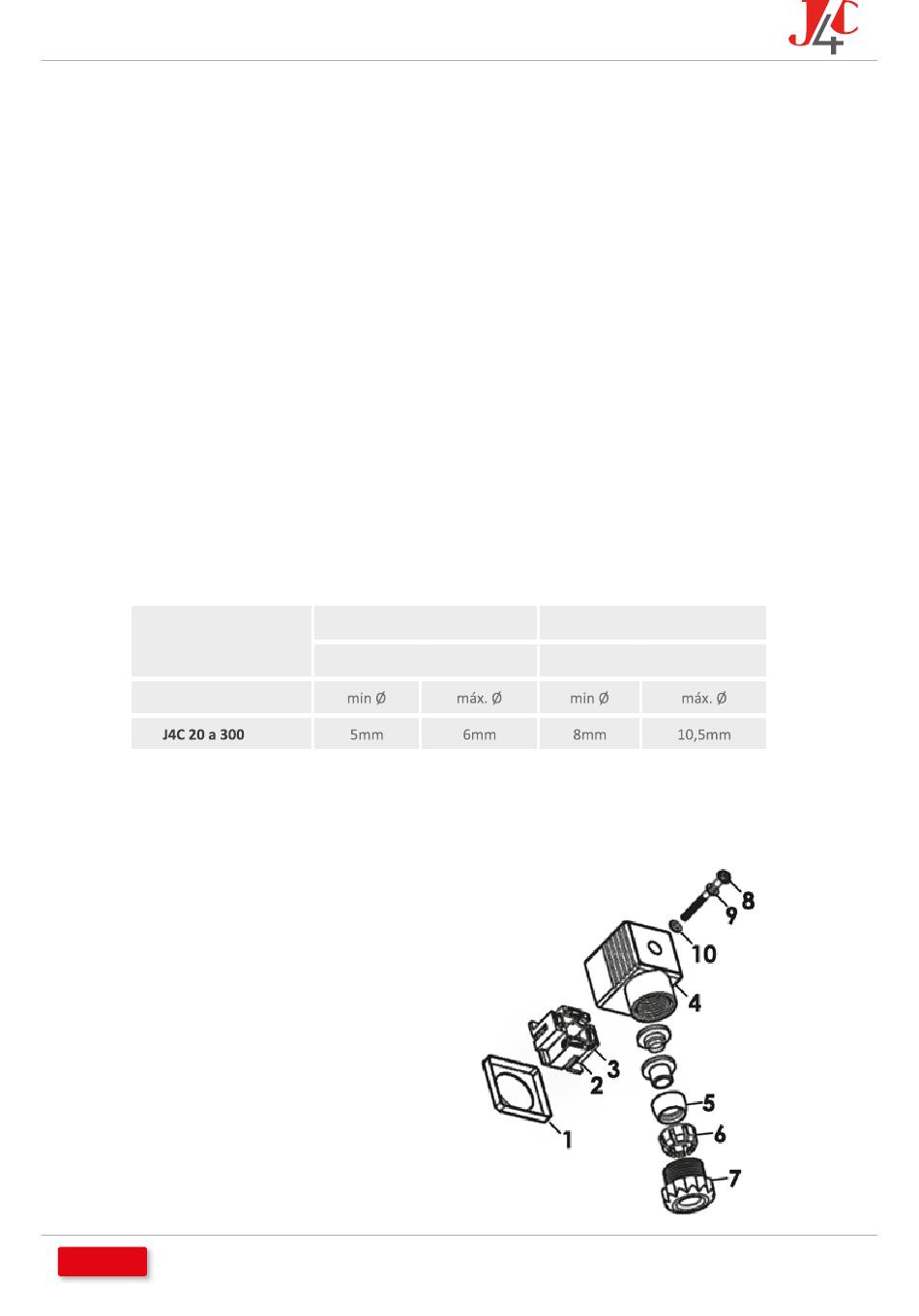

Es muy importante asegurarse de que el montaje, tanto del conector con el cable, como del conector
con la base tengan las respectivas juntas bien montadas (número 1 y 5 de la Fig.2).
Al finalizar las conexiones, debemos conectar los conectores externos a sus respectivas bases y fijarlas
con el tornillo (par máximo apriete a 0.5Nm).
1 Junta
2 Base conector
3 Tornillo fijación cable
4 Conector
5 Junta cable
INDEX
PEQUEÑO NEGRO
DIN43650/C
6 Grapa sujeción
7 Tuerca
8 Tornillo fijación
9 Arandela
10 Junta tornillo
GRANDE GRIS O NEGRO
EN175301-803 FORMA A
(Fig.1)
(Fig.2)
08
