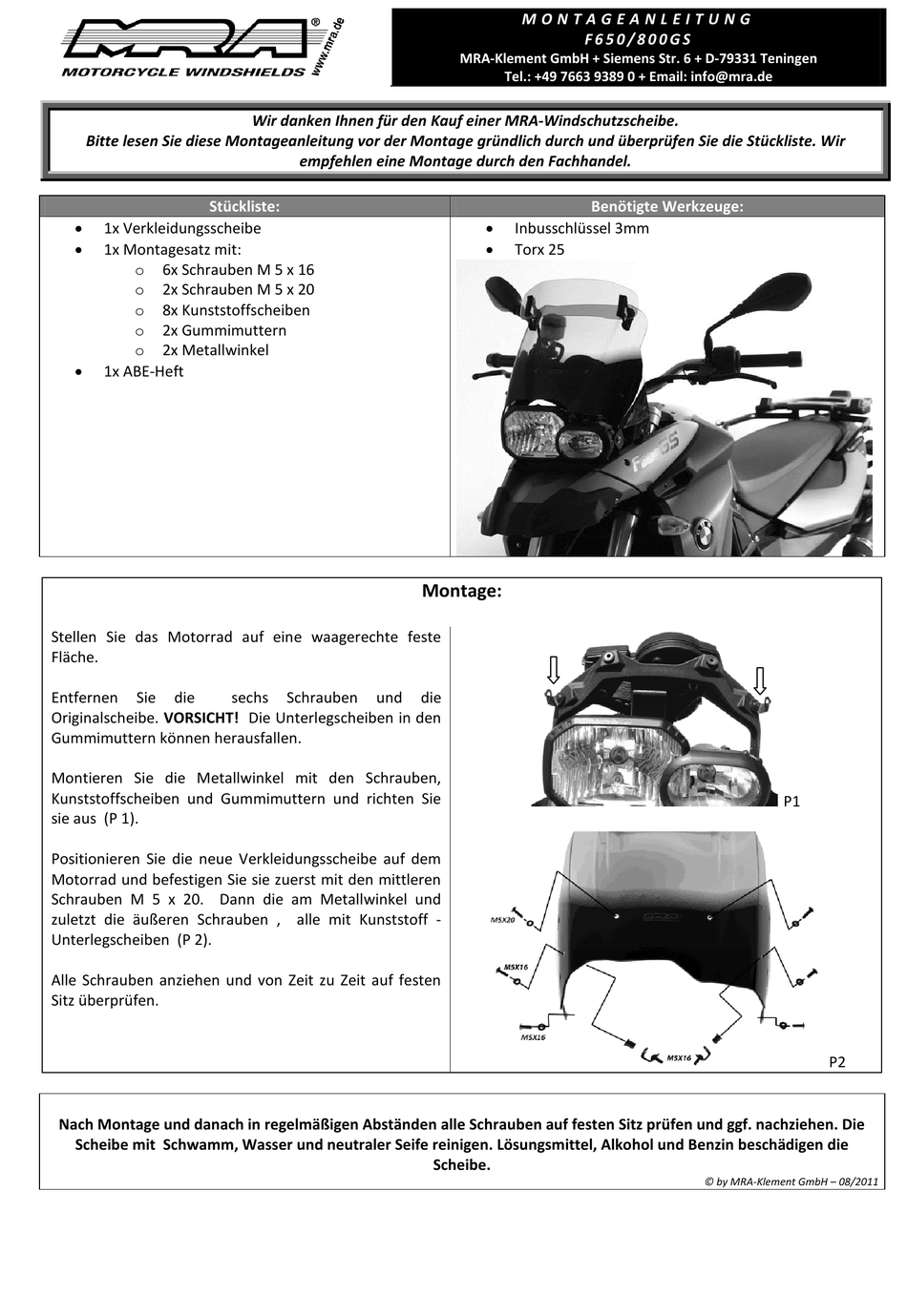

MRA F650GS Quick Start Manual

Bitte lesen Sie diese Montageanleitung vor der Montage gründlich durch und überprüfen Sie die Stückliste. Wir
Stückliste:

1x Verkleidungsscheibe

1x Montagesatz mit:
6x Schrauben M 5 x 16
o
2x Schrauben M 5 x 20
o
8x Kunststoffscheiben
o
2x Gummimuttern
o
2x Metallwinkel
o

1x ABE-Heft
Stellen Sie das Motorrad auf eine waagerechte feste
Fläche.
Entfernen Sie die
Originalscheibe. VORSICHT! Die Unterlegscheiben in den
Gummimuttern können herausfallen.
Montieren Sie die Metallwinkel mit den Schrauben,
Kunststoffscheiben und Gummimuttern und richten Sie
sie aus (P 1).
Positionieren Sie die neue Verkleidungsscheibe auf dem
Motorrad und befestigen Sie sie zuerst mit den mittleren
Schrauben M 5 x 20. Dann die am Metallwinkel und
zuletzt die äußeren Schrauben , alle mit Kunststoff -
Unterlegscheiben (P 2).
Alle Schrauben anziehen und von Zeit zu Zeit auf festen
Sitz überprüfen.
Nach Montage und danach in regelmäßigen Abständen alle Schrauben auf festen Sitz prüfen und ggf. nachziehen. Die
Scheibe mit Schwamm, Wasser und neutraler Seife reinigen. Lösungsmittel, Alkohol und Benzin beschädigen die
Wir danken Ihnen für den Kauf einer MRA-Windschutzscheibe.
empfehlen eine Montage durch den Fachhandel.
sechs Schrauben und
M O N T A G E A N L E I T U N G
F 6 5 0 / 8 0 0 G S
MRA-Klement GmbH + Siemens Str. 6 + D-79331 Teningen
Tel.: +49 7663 9389 0 + Email: info@mra.de
Benötigte Werkzeuge:

Inbusschlüssel 3mm

Torx 25
Montage:
die
Scheibe.
P1
P2
© by MRA-Klement GmbH – 08/2011
