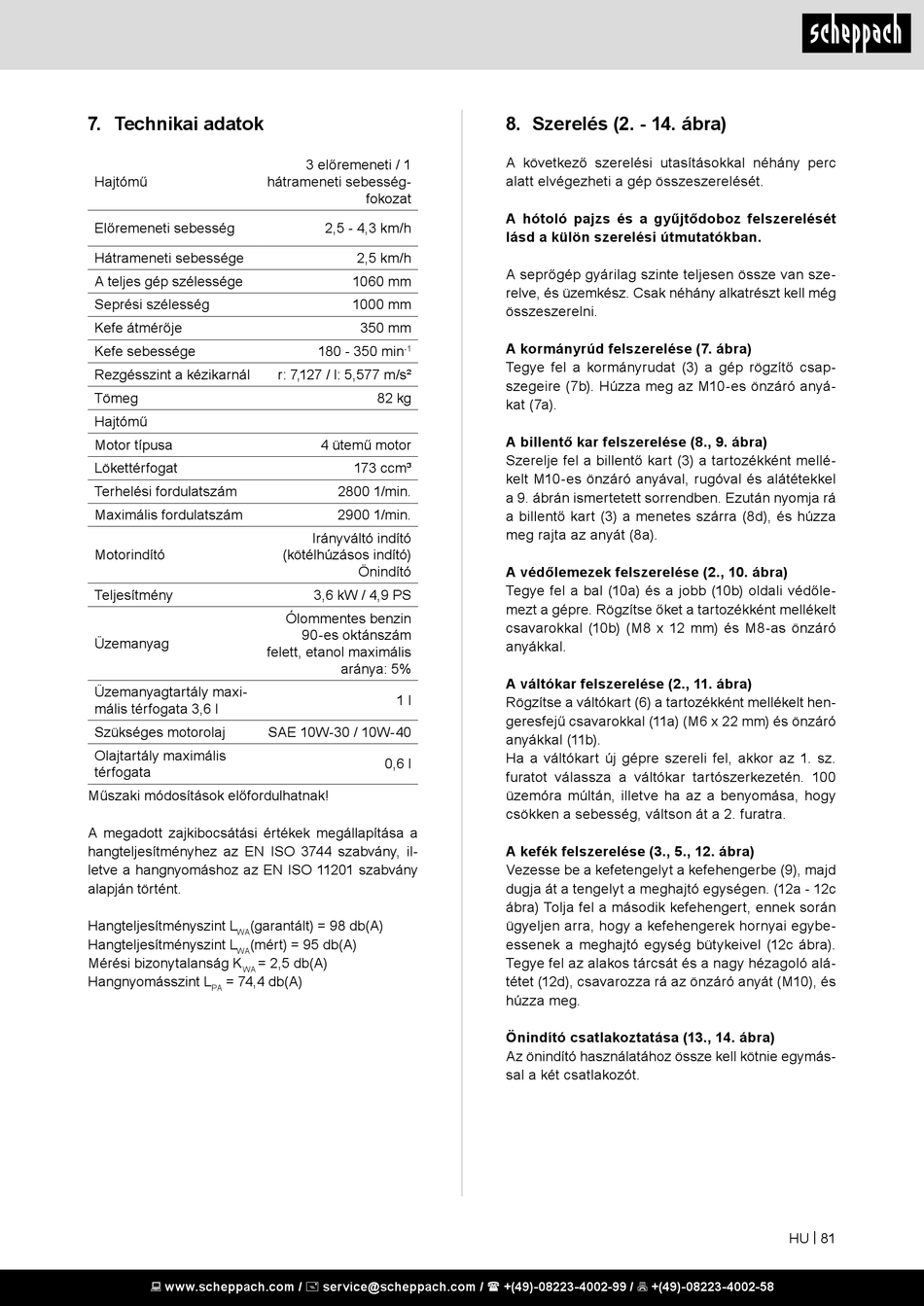

7. Technikai adatok

Hajtómű
Előremeneti sebesség
Hátrameneti sebessége
A teljes gép szélessége
Seprési szélesség
Kefe átmérője
Kefe sebessége
Rezgésszint a kézikarnál
Tömeg
Hajtómű
Motor típusa
Lökettérfogat
Terhelési fordulatszám
Maximális fordulatszám
Motorindító
Teljesítmény
Üzemanyag
Üzemanyagtartály maxi-
mális térfogata 3,6 l
Szükséges motorolaj
Olajtartály maximális
térfogata
Műszaki módosítások előfordulhatnak!
A megadott zajkibocsátási értékek megállapítása a
hangteljesítményhez az EN ISO 3744 szabvány, il-
letve a hangnyomáshoz az EN ISO 11201 szabvány
alapján történt.
Hangteljesítményszint L (garantált) = 98 db(A)
WA
Hangteljesítményszint L (mért) = 95 db(A)
WA
Mérési bizonytalanság K = 2,5 db(A)
WA
Hangnyomásszint L = 74,4 db(A)
PA
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3 előremeneti / 1
hátrameneti sebesség-
fokozat
2,5 - 4,3 km/h
2,5 km/h
1060 mm
1000 mm
350 mm
180 - 350 min
-1
r: 7,127 / l: 5,577 m/s²
82 kg
4 ütemű motor
173 ccm³
2800 1/min.
2900 1/min.
Irányváltó indító
(kötélhúzásos indító)
Önindító
3,6 kW / 4,9 PS
Ólommentes benzin
90-es oktánszám
felett, etanol maximális
aránya: 5%
1 l
SAE 10W-30 / 10W-40
0,6 l
8. Szerelés (2. - 14. ábra)
A következő szerelési utasításokkal néhány perc
alatt elvégezheti a gép összeszerelését.
A hótoló pajzs és a gyűjtődoboz felszerelését
lásd a külön szerelési útmutatókban.
A seprőgép gyárilag szinte teljesen össze van sze-
relve, és üzemkész. Csak néhány alkatrészt kell még
összeszerelni.
A kormányrúd felszerelése (7. ábra)
Tegye fel a kormányrudat (3) a gép rögzítő csap-
szegeire (7b). Húzza meg az M10-es önzáró anyá-
kat (7a).
A billentő kar felszerelése (8., 9. ábra)
Szerelje fel a billentő kart (3) a tartozékként mellé-
kelt M10-es önzáró anyával, rugóval és alátétekkel
a 9. ábrán ismertetett sorrendben. Ezután nyomja rá
a billentő kart (3) a menetes szárra (8d), és húzza
meg rajta az anyát (8a).
A védőlemezek felszerelése (2., 10. ábra)
Tegye fel a bal (10a) és a jobb (10b) oldali védőle-
mezt a gépre. Rögzítse őket a tartozékként mellékelt
csavarokkal (10b) (M8 x 12 mm) és M8-as önzáró
anyákkal.
A váltókar felszerelése (2., 11. ábra)
Rögzítse a váltókart (6) a tartozékként mellékelt hen-
geresfejű csavarokkal (11a) (M6 x 22 mm) és önzáró
anyákkal (11b).
Ha a váltókart új gépre szereli fel, akkor az 1. sz.
furatot válassza a váltókar tartószerkezetén. 100
üzemóra múltán, illetve ha az a benyomása, hogy
csökken a sebesség, váltson át a 2. furatra.
A kefék felszerelése (3., 5., 12. ábra)
Vezesse be a kefetengelyt a kefehengerbe (9), majd
dugja át a tengelyt a meghajtó egységen. (12a - 12c
ábra) Tolja fel a második kefehengert, ennek során
ügyeljen arra, hogy a kefehengerek hornyai egybe-
essenek a meghajtó egység bütykeivel (12c ábra).
Tegye fel az alakos tárcsát és a nagy hézagoló alá-
tétet (12d), csavarozza rá az önzáró anyát (M10), és
húzza meg.
Önindító csatlakoztatása (13., 14. ábra)
Az önindító használatához össze kell kötnie egymás-
sal a két csatlakozót.
HU | 81
