Scheppach SC2200PE Translation Of Original Instruction Manual
Hide thumbs
Also See for SC2200PE:
- Translation of original instruction manual (92 pages) ,
- Translation of original instruction manual (9 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Art.Nr.
5908703903
AusgabeNr.
5908703903_0001
Rev.Nr.
01/03/2023

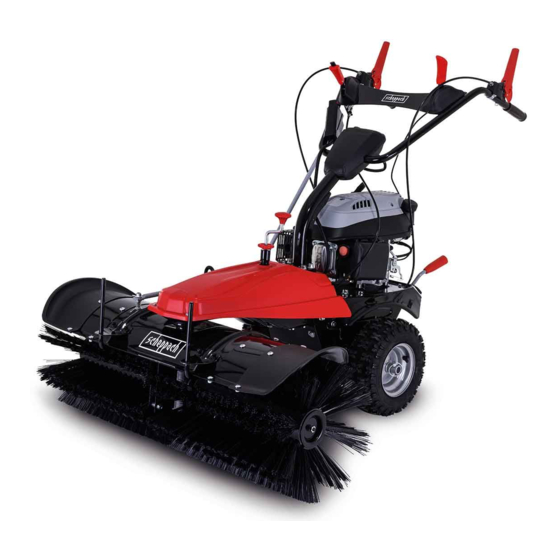

SC2200PE
Kehrmaschine
DE
Originalbedienungsanleitung
Sweeper
GB
Translation of original instruction manual
Balayeuse
FR
Traduction des instructions d'origine
Spazzatrice
IT
La traduzione dal manuale di istruzioni originale
Veegmachine
NL
Vertaling van de originele gebruikshandleiding
Barredora mecánica
ES
Traducción del manual de instrucciones original
Da vassoura mecânica
PT
Tradução do manual de operação original
Zametací stroj
CZ
Překlad originálního návodu k obsluze
Zametací stroj
SK
Preklad originálneho návodu na obsluhu
Seprő gép
HU
Eredeti használati utasítás fordítása
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
103
122
141
158
176
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Zamiatarka spalinowa
PL
8
Tłumaczenie oryginalnej instrukcji obsługi
Stroja za čišćenje
HR
29
Prijevod originalnog priručnika za uporabu
Pometalnega stroja
SI
46
Prevod originalnih navodil za uporabo
Motoriseeritud tänavapuhasti
EE
65
Originaalkäitusjuhendi tõlge
Slaucīšanas mašīna
LT
84
Originalios naudojimo instrukcijos vertimas
Motorinė šlavimo mašina
LV
Oriģinālās lietošanas instrukcijas tulkojums
Sopmaskin
SE
Översättning av original-bruksanvisning
Lakaisukone
FI
Käännös alkuperäisestä käyttöohjeesta
Fejemaskine
DK
Oversættelse fra den oprindelige betjeningsvejledning
194
213
230
247
264
282
300
317
334
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Scheppach SC2200PE
Summary of Contents for Scheppach SC2200PE
- Page 1 Art.Nr. 5908703903 AusgabeNr. 5908703903_0001 Rev.Nr. 01/03/2023 SC2200PE Kehrmaschine Zamiatarka spalinowa Originalbedienungsanleitung Tłumaczenie oryginalnej instrukcji obsługi Sweeper Stroja za čišćenje Translation of original instruction manual Prijevod originalnog priručnika za uporabu Balayeuse Pometalnega stroja Traduction des instructions d’origine Prevod originalnih navodil za uporabo Spazzatrice Motoriseeritud tänavapuhasti...
