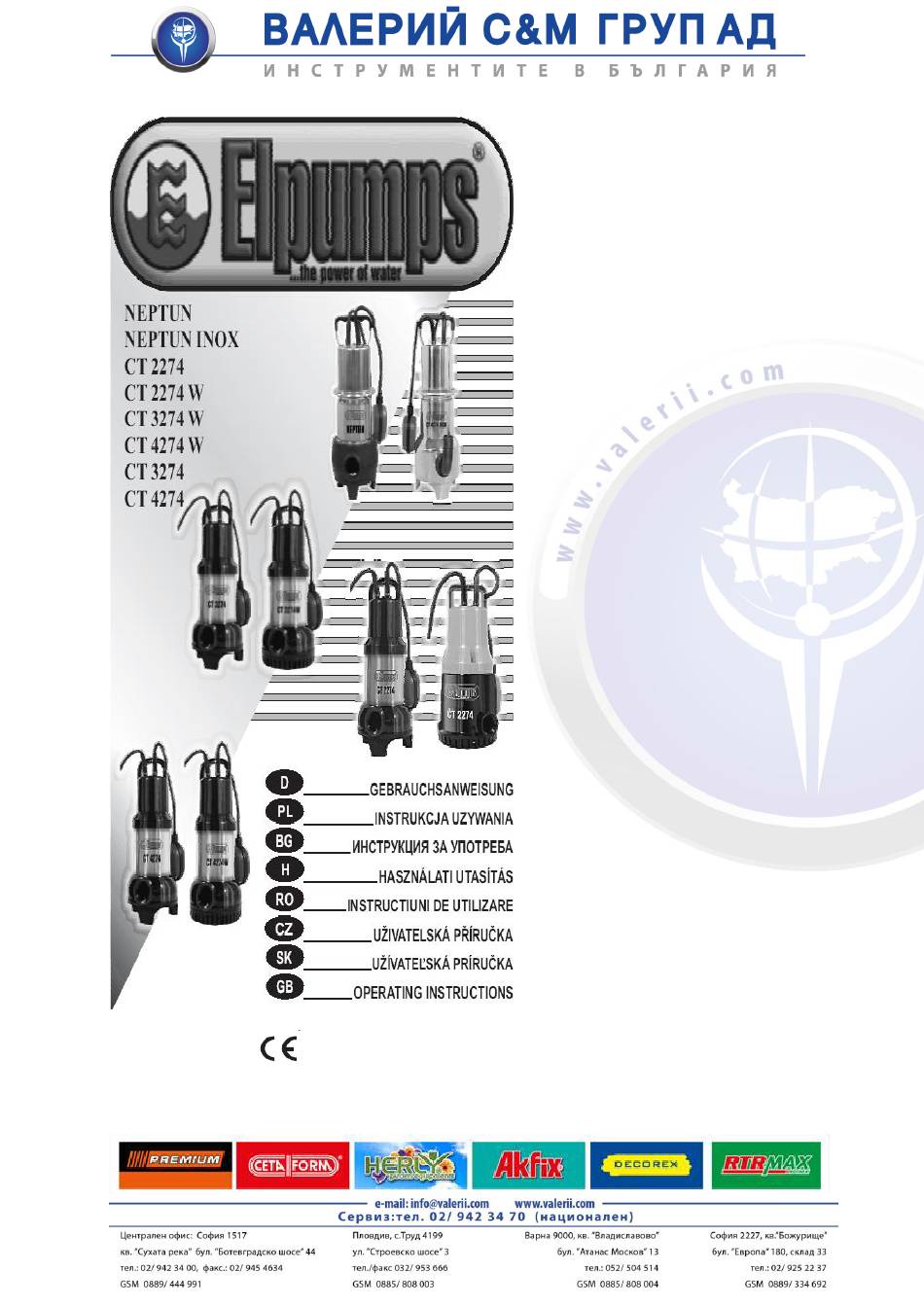

- Page 1 ORIGINAL OPERATING INSTRUCTIONS Проверил: Р.Ч./24.03.2015г...

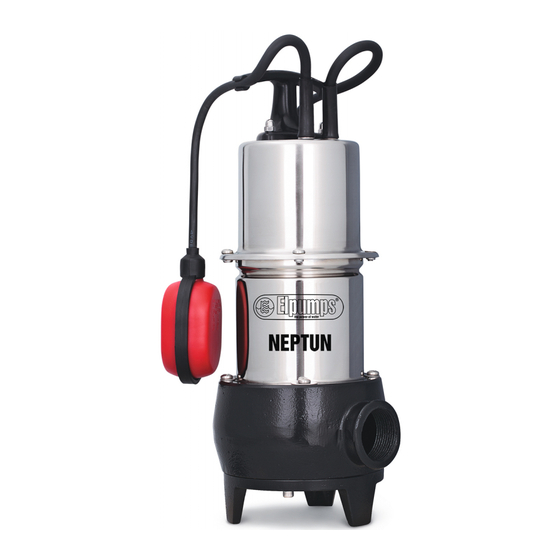

- Page 2 Submersible pumps types NEPTUN, NEPTUN INOX, CT2274, CT2274W, CT3274, CT3274W, CT4274 and CT4274W belong to the Maxima product line of ELPUMPS Ltd. These pumps can be used for pumping clean water, rainwater from wells, shafts, pits and cellars, even installed in a fix way.
- Page 3 For the moving of the pump, use a cord to be fastened to the handle. Pumps type NEPTUN, NEPTUN INOX, CT2274, CT2274W, CT3274, CT3274W, CT4274 and of ELPUMPS Ltd are equipped with preset floating switch. CT4274W Special requirements may arise for pumps used in the interior of or next to swimming pools, or next to garden pools or similar places.
- Page 4 WARNING Make sure that the floating switch stops the pump at the lowest liquid level. WARNING Make sure that the movement of the floating element is not hindered by an object. CHAPTER 4: ELECTRIC CONNECTION WARNING Make sure that the voltage and frequency indicated on the data board of the pump equal to the supply mains.
- Page 5 250 l/min Maximum delivery head Discharge flange 5/4" connection Shaft sealing Spring gasket Noise level (in 1.5 70dB 70dB 72dB 72dB distance) TYPE NEPTUN INOX NEPTUN Frequency 50Hz 50Hz Voltage ~ 230V ~ 230V Revolution: 2800l/min 2800l/min Power input 800W 800W...
- Page 6 160x190x325mm 3,5 kg Protection against overloading Single-phase NEPTUN, NEPTUN INOX, CT2274, CT2274W, CT3274, CT3274W, CT4274 et CT4274W pumps are equipped with automatic thermal protective switch therefore no further exterior protection is necessary. CHAPTER 6 – MAINTENANCE AND TROUBLE SHOOTING DANGER...
- Page 7 DANGER Risk of electric discharge Under normal circumstances, NEPTUN, NEPTUN INOX, CT2274, CT2274W, CT3274, pumps do not need any maintenance. CT3274W, CT4274 and CT4274W Occasionally it may be necessary to clean the hydraulic part or replace the impeller. If the mains plug damages its immediate replacement shall be done by the manufacturer, the customer service or a qualified expert.
- Page 8 This symbol on the device or the packaging indicates that the product shall not be managed as household waste. Please dispose of it at the collecting place assigned for the collection of electrical and electronic devices. By proper management of superseded products you can help prevent the environment and human health from damage which would occur if you do not follow the proper way of waste disposal.
- Page 9 ОРИГИНАЛНА ИНСТРУКЦИЯ ЗА УПОТРЕБА ВНИМАНИЕ! Охлаждането на мотора на помпата се осигурява чрез препращане на течност. Охлаждащата течност се придвижва през 2mm дупка по продължение на корпуса. Тя не е показател за повреда в помпата, а за правилното охлаждане на мотора.
- Page 10 Моделите потопяеми помпи NEPTUN, NEPTUN INOX, CT2274, CT2274W, CT3274, CT3274W, CT4274 и CT4274W принадлежат към продуктовата линия Maxima на ELPUMPS Ltd. Тези помпи могат да се използват за ипомпване на чиста вода, дъждовна вода от кладенци, шахти, септични шахти и мазета, дори инсталирани чрез фиксация.Те са подходящи също и за...
- Page 11 свързан с помпата чрез гумени съединители за маркуч. За потапяне на помпата, използвайте завързана корда за дръжката. Помпите тип NEPTUN, NEPTUN INOX, CT2274, CT2274W, CT3274, CT3274W, CT4274 и CT4274W на ELPUMPS Ltd са снабдени с плаващ прекъсвач. Могат да се появят специфични изисквания за помпи използвани вътре в или близо до плувни...
- Page 12 нагнетяване Освобождаващо фланцово 5/4" съединение Уплътнение на вал Гъвкав уплътнител Ниво на шума (на 70dB 70dB 72dB 72dB разстояние 1.5м) ВИД NEPTUN INOX NEPTUN Честота 50Hz 50Hz Напрежение ~ 230V ~ 230V Обороти 2800 л/мин 2800 л/мин Мощност 800W 800W Клас...
- Page 13 160x190x325 мм 3,5 кг CT 2274W Защита против претоварване Еднофазните помпи NEPTUN, NEPTUN INOX, CT2274, CT2274W, CT3274, CT3274W, CT4274 и CT4274W са снабдени с автоматичен температурен предпазен прекъсвач, затова не е необходима друга външна защита. Раздел 6: Поддръжка и проблеми...
- Page 14 ОПАСНОСТ: Опасност от електрически заряд При нормални обстоятелства , помпите NEPTUN, NEPTUN INOX, CT2274, CT2274W, CT3274, CT3274W, CT4274 и CT4274W не се нуждаят от някаква поддръжка. От време на време може да е необходимо почистване на хидравличните части или подмяна на...
- Page 15 Изхвърляне на заменяеми електрически и електронни устройства като топадък (Да се използва при система за разделно събиране на отпадъци на Европейския Съюз и други страни) Този символ на устройството или на опаковката показва, че продуктът не трябва да се изхвърля като обикновен домашен отпадък. Молим, изхвърлянето му да се извърши на обозначени...
