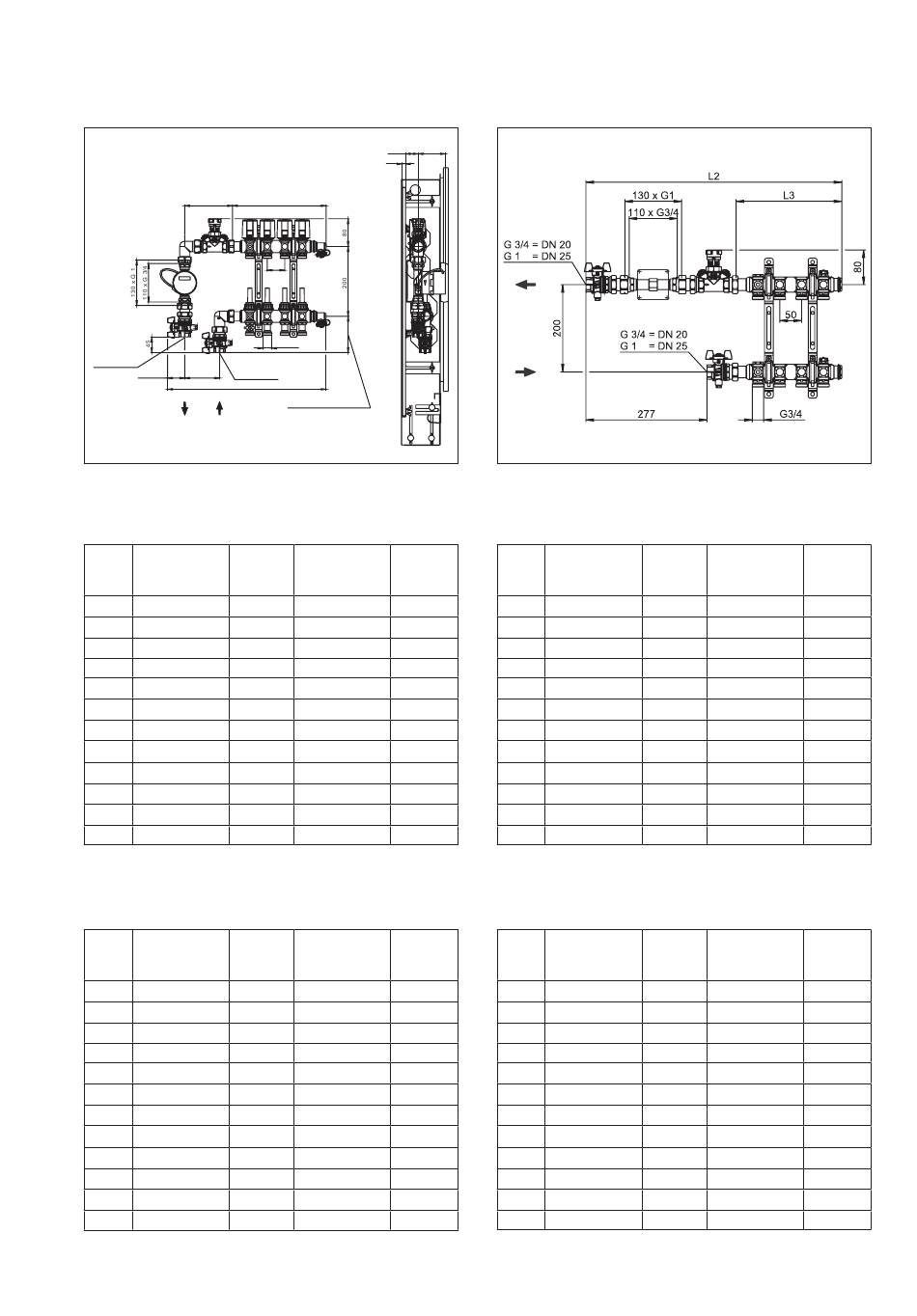

4.2 Abmessungen/Anschlussmaße
137
G 3/4 = DN 20
G 1 = DN 25
G 3/4 = DN 20
max. 53 100
G 1 = DN 25
L1
Abb. 4.1 Beispiel: Wärmemengenzähler-Anschluss-Set
1, Eckform und „Multidis SF" Edelstahl-Verteiler für
Flächenheizung, Baulängen und Bautiefe
Anz. Eckform Einbau-
Kreise Art.-Nr. schrank
1404578
L Art.-Nr.
1
2 358 1401151
3 408 1401151
4 458 1401151
5 508 1401152
6 558 1401152
7 608 1401153
8 658 1401153
9 708 1401153
10 758 1401153
11 808 1401154
12 858 1401154
Tabelle 1: Empfohlene Einbauschränke für „Multidis
SF" Edelstahl-Verteiler für Flächenheizung mit Wär-
memengenzähler-Anschluss-Set 1 – DN 20
Anz. Eckform Einbau-
Kreise Art.-Nr. schrank
1404580
L Art.-Nr.
1
2 358 1401151
3 408 1401151
4 458 1401151
5 508 1401152
6 558 1401152
7 608 1401153
8 658 1401153
9 708 1401153
10 758 1401153
11 808 1401154
12 858 1401154
Tabelle 2: Empfohlene Einbauschränke für „Multidis
SF" Edelstahl-Verteiler für Flächenheizung mit Wär-
memengenzähler-Anschluss-Set 1 – DN 25
35 T1
10
L3
50
G 3/4
104 = DN 20, 114 = DN 25
Durchgangsform Einbau-
Art.-Nr. schrank
1404579
L Art.-Nr.
2
513 1401152
563 1401152
613 1401153
663 1401153
713 1401153
763 1401153
813 1401154
863 1401154
913 1401154
963 1401154
1013 1401154
Durchgangsform Einbau-
Art.-Nr. schrank
1404581
L Art.-Nr.
2
523 1401152
573 1401152
623 1401153
673 1401153
723 1401153
773 1401153
823 1401154
873 1401154
923 1401154
973 1401154
1023 1401154
Abb. 4.2 Beispiel: Wärmemengenzähler-Anschluss-Set
1, Durchgangsform, und „Multidis SH" Edelstahl-Ver-
teiler für Heizkörperanbindung, Baulängen
Anz. Eckform Einbau-
Kreise Art.-Nr. schrank
1404578
L Art.-Nr.
1
2 332 1401151
3 382 1401151
4 432 1401151
5 482 1401152
6 532 1401152
7 582 1401152
8 632 1401153
9 682 1401153
10 732 1401153
11 782 1401153
12 832 1401154
Tabelle 3: Empfohlene Einbauschränke für „Multidis
SH" Edelstahl-Verteiler für Heizkörperanbindung mit
Wärmemengenzähler-Anschluss-Set – DN 20
Anz. Eckform Einbau-
Kreise Art.-Nr. schrank
1404580
L Art.-Nr.
1
2 332 1401151
3 382 1401151
4 432 1401151
5 482 1401152
6 532 1401152
7 582 1401152
8 632 1401153
9 682 1401153
10 732 1401153
11 782 1401153
12 832 1401154
Tabelle 4: Empfohlene Einbauschränke für „Multidis
SH" Edelstahl-Verteiler für Heizkörperanbindung mit
Wärmemengenzähler-Anschluss-Set – DN 25
Durchgangsform Einbau-
Art.-Nr. schrank
1404579
L Art.-Nr.
2
487 1401152
537 1401152
587 1401152
637 1401153
687 1401153
737 1401153
787 1401153
837 1401154
887 1401154
937 1401154
987 1401154
Durchgangsform Einbau-
Art.-Nr. schrank
1404581
L Art.-Nr.
2
497 1401152
547 1401152
597 1401152
647 1401153
697 1401153
747 1401153
797 1401153
847 1401154
897 1401154
947 1401154
997 1401154
