ETICLOCK-R1
LVA

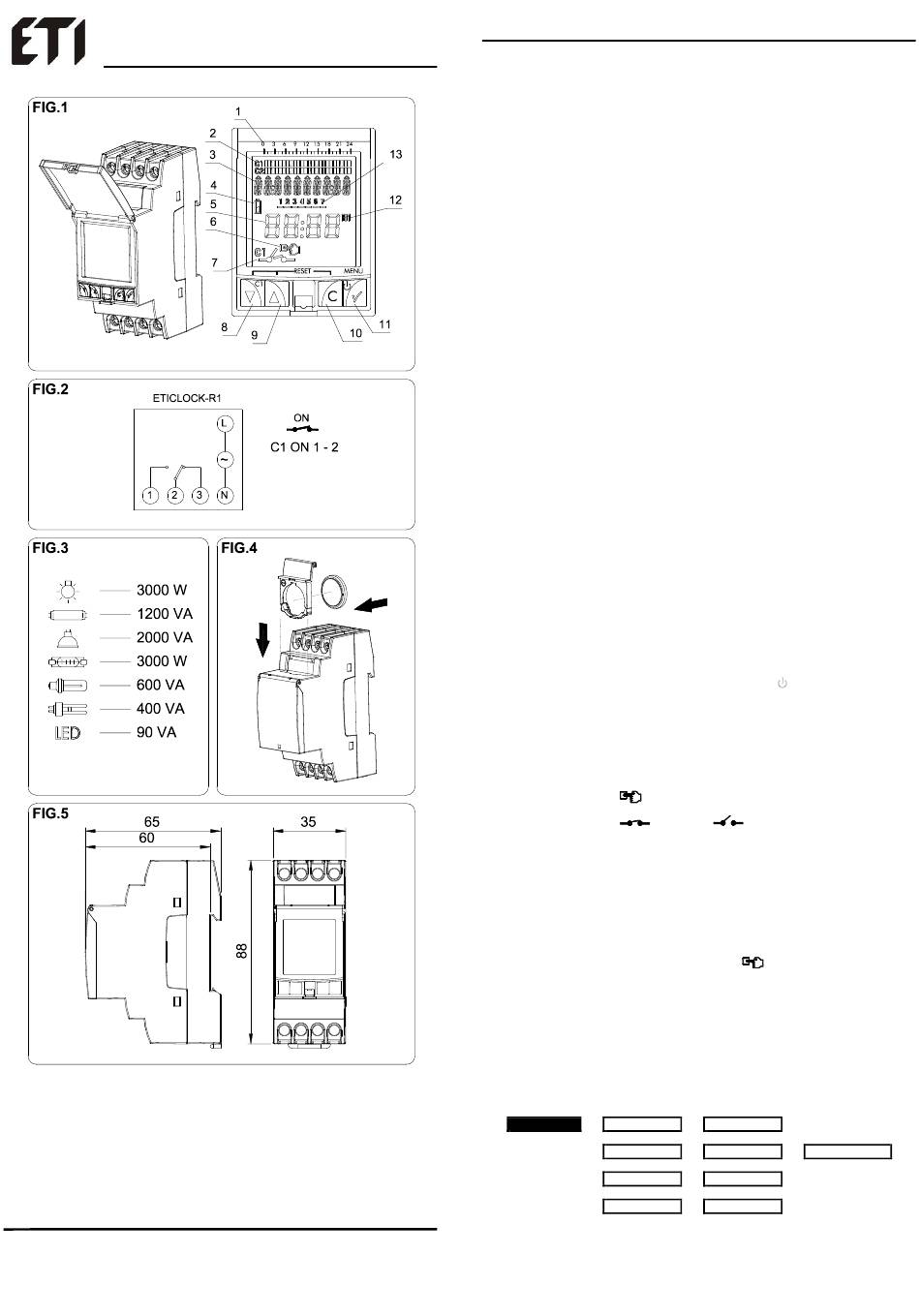

1. ATT.
1. Laika skala
Teksta līnija
3.
5. Stunda/Datums
7. C1 releja statusa simbols
Iet uz augšu
9.
11. Akceptēt opciju / Ievadīt izvēlni /
slēgt ierīci bez strāvas padeves
13. Nedēļas dienas
EKSPLUATĀCIJAS INSTRUKCIJAS
ETICLOCK-R1 ir digitālais laiks relejs, kas izstrādāts, lai vadītu elektroiekārtu darbību.
Tas piedāvā iespēju veikt dažāda veida darbības: ON (IESL.) un OFF (IZSL.) iestatītajā laikā,
īstermiņa darbības vai impulsveida darbības (no 1 līdz 59 sekundēm), un atkārtotus ciklus (no 1 līdz
59 sekundēm vai no 1 minūtes līdz 23 stundām un 59 minūtēm). Visus tos var piemērot kanāliem C1.
Turklāt, tas ietver virkni papildu funkciju, piemēram: automātiskas vasaras laika (DST) izmaiņas, 4
brīvdienu periodus, regulējamu ekrāna spilgtumu.
Izvēlnes var parādīt vairākās valodās, un tās uz ekrāna parāda pašreizējās dienas grafiku.
Ar 1 neatkarīgu un bezsprieguma strāvas ķēžu pārslēgšanu, iespējams ieprogrammēt līdz 40
operācijām.
UZSTĀDĪŠANA
BRĪDINĀJUMS! Elektrisko ierīču uzstādīšana un montāža ir jāveic pilnvarotam elektromontierim.
PIRMS UZSĀKT UZSTĀDĪŠANU, NOŅEMIET ELEKTROBAROŠANAS VADU.
Ierīce ar drošības ķēdi ir iekšēji aizsargāta pret traucējumiem strāvas ķēdē. Tomēr daži īpaši spēcīgi
elektromagnētiskie lauki var ietekmēt tās funkcionēšanu. Traucējumus var mazināt, ievērojot šādus
uzstādīšanas noteikums:
- Ierīci nedrīkst uzstādīt blakus induktīvām slodzēm (dzinējiem, transformatoriem, kontaktoriem, u.c.);
- Ir ieteicams izveidot atsevišķu elektrobarošanas līniju (nodrošinot ar tīkla filtru, ja nepieciešams);
- Induktīvās slodzes jānodrošina ar traucējumu slāpētājiem (varistoru, RC filtru).
Ja laika relejs tiek lietots kombinācijā ar citām ierīcēm, jāpārliecinās, ka izveidotais ierīču kopums
neģenerē ārējas izcelsmes traucējumus.
ATJAUNOJIET ELEKTROBAROŠANU, KAD IERĪCE IR PILNĪBĀ UZSTĀDĪTA.
MONTĀŽA
Drošinātāju kārbā neatkarīgi montējama elektroniska vadības ierīce, ar 35 mm. simetrisks profilu,
saskaņā ar EN 60715 standarta (DIN sliede).
PIEVIENOŠANA
Pievienojiet strāvas padevi saskaņā ar diagrammu attēlā. 2.
Pārbaudot savienojumus, ir jāievēro fāzes un neitrāles pozīcijas. Nepareizs savienojums var iznīcināt ierīci.
UZSĀKŠANA
Lai varētu izpildīt instalācijas vadību, IERĪCEI JĀBŪT PIESLĒGTAI PIE ELEKTROBAROŠANAS.
Kad tas notiek, displejs iedegsies un parādīsies galvenais ekrāns.
Kad ierīce nav pieslēgta pie elektrobarošanas displejs paliek izslēgts, uzglabājot datuma un laika
programmēšanas datus strāvas rezervēšanas periodā (10 gadi), pateicoties iestrādātai litija baterijai.
Ja uzstādīta bez baterijas, ierīcei ir drošības strāvas rezervēšana apm. 48 stundām.
Ja ierīcei netiek padota strāva, nospiežot taustiņu MENU (IZVĒLNE)
ļaujot veikt programmēšanu. Ja pēc 5 sekundēm neviens taustiņš netiek nospiests, displejs no jauna
izslēdzas.
Šai ierīcei ir četri taustiņi tās iestatīšanai un programmēšanai.
Displejs rāda šādu informāciju:
▪ Ikdienas darba grafiks (izņemot brīvdienas). Grafiks katram kanālam ar 24 sadaļām, kurās katrs
segments ir 1 stunda ON (IESL.) stāvoklī.
▪ Displejs ir teksta līniju, kas alternatīvi parādīs šādu informāciju:
Pašreizējais datums → PASTĀVĪGA darbība → Aktīvais BRĪVDIENU periods
▪ Pilnais laiks.
▪ Manuālās darbības simbols . Tas mirgo, kad ir aktivizēta manuālā pārslēgšana, un simbola
izgaismojums nemainās, ja pārslēgšana ir PASTĀVĪGA.
▪ C1 ķēžu statuss ON (IESL.)
, OFF (IZSL.)
IESTATĪŠANA
ETICLOCK-R1 ir rūpnīcā ieprogrammēts ar pašreizējo datumu un laiku, un konfigurācija ir šāda:
• Laika režīms:
• Pāreja no standarta uz vasaras laiku:
• Pāreja no vasaras uz standarta laiku:
• Brīvdienas:
• Programmas:
MANUĀLA DARBĪBA
Aktivizētā vai atspējota, uz laiku manuāli mainot ķēžu stāvokli uz galvenā ekrāna, nospiežot taustiņu ▼ C1.
Ekrānā virs darbināmā kanāla parādīsies mirgojošs simbols
C1, atgriežoties iepriekšējā stāvoklī.
PROGRAMMĒŠANA
Programmēšana tiek balstīta uz izvēlnēm un apakšizvēlnēm, ar kuru palīdzību mēs varam
pārvietoties, ieprogrammējot operācijas vai pielāgojiet ierīci. Galvenajai izvēlnei var piekļūt no
Gaidstāves ekrāna, nospiežot 3. Ar taustiņiem ▼ un ▲ mēs pārvietosimies caur dažādām izvēlnēm,
un mēs tām piekļūsim, nospiežot 3. Lai atgrieztos iepriekšējā izvēlnē, mums jānospiež C.
Detalizēta programmējamā informācija, vienmēr parādās, mirgojot uz ekrāna.
Izvēlnes struktūra ir sekojoša:
PROGRAMS ENTER
3
▲
DELETE
3
NO TO ALL
▲
YES TO ALL
LAIKA SLĒDZIS
2. Grafiki
Izlādējušās baterijas simbols
4.
C1 manuāla darbība (mirgojoša) / C1
6.
pastāvīgi manuāli (nemainīga)
Ritināt uz leju / C1 manuāla darbība
8.
10. Atcelt opciju / Iet atpakaļ
12. 12 h / 24 h
, displejs īslaicīgi iegaismojas,
(24 h)
automātiski (pēdējā marta svētdiena)
automātiski (pēdējā oktobra svētdiena)
NAV (visi 4 periodi ir atspējoti)
Neviena
, līdz mēs no jauna nospiedīsim ▼
PXX
3
3
▲
EDIT DELETE
3
TYPE
3
CHANNEL
