ETICLOCK-R1
SVN

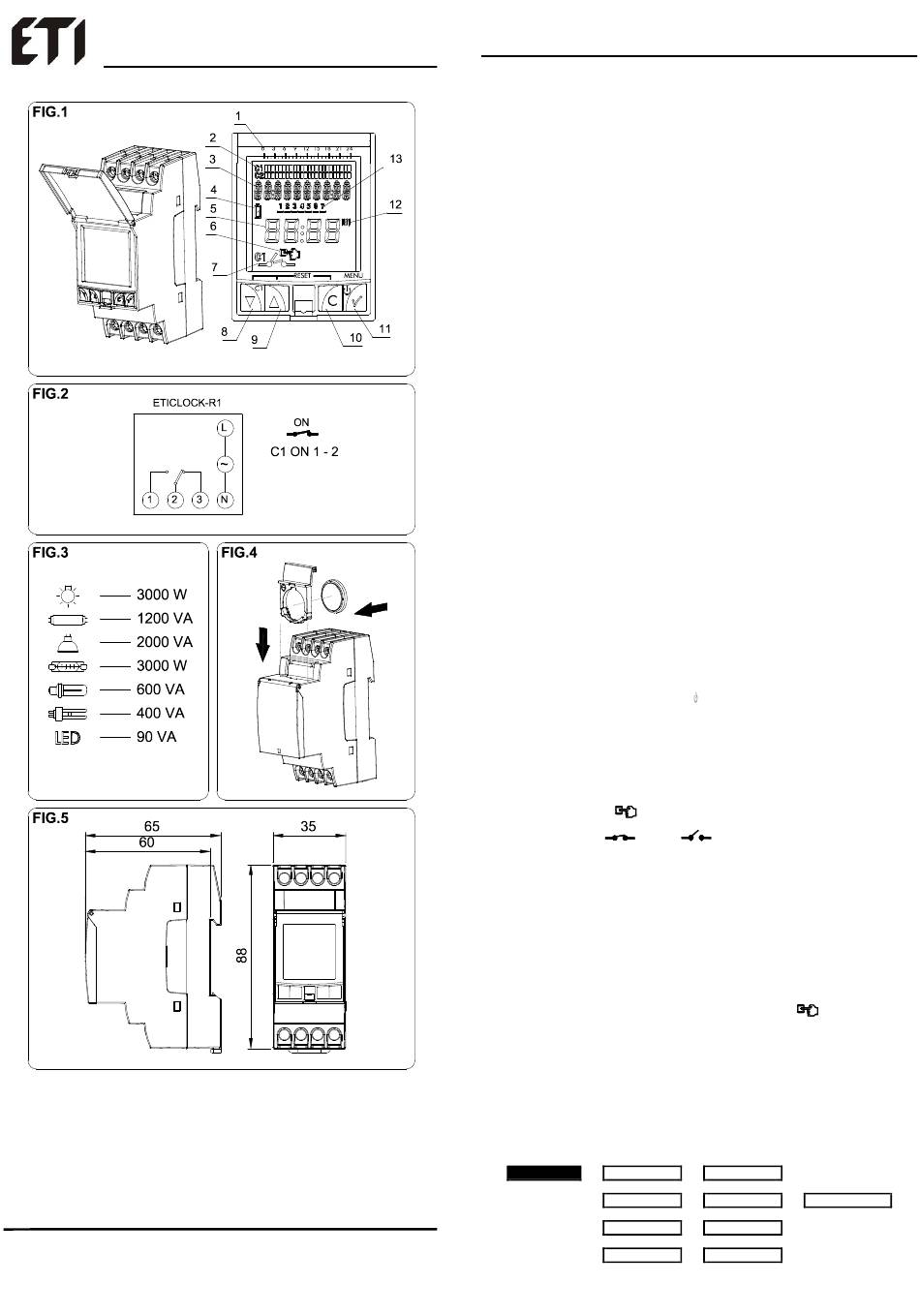

SL.1
Časovna lestvica
1.
3. Besedilna vrstica
5. Ura / Datum
7. C1 statusni znak releja
9. Pomik navdzgor
11. Možnost sprejema / Vnos v meni /
Vklop naprave brez toka
13. Dnevi v tednu
NAVODILA ZA UPORABO
ETICLOCK-R1 je digitalno časovno stikalo, zasnovano za nadziranje različnih električnih instalacij.
Omogoča izvajanje različnih vrst delovanja: VKLOP in IZKLOP ob določeni uri, kratko-ročno
delovanje ali pulzi (1 do 59 sekund), in ponavljajoči se cikli (1 do 59 sekund ali 1 minuta do 23 ur in
59 minut). Vse se lahko nanese na kanal C1.
Poleg tega vsebuje serije dodatnih funkcij kot so: samodejne DST spremembe, 4 obdobja počitka,
nastavljiva svetloba zaslona.
Meniji so na voljo v večih jezikih in na zaslonu prikazujejo urnik trenutnega dneva.
Z 1 samostojnim stikalnim vodom brez napetosti lahko programirate več kot 40 načinov delovanja.
NAMESTITEV
OPOZORILO: Namestitev in montažo električnih naprav mora izvesti pooblaščeni monter.
PRED NAMESTITVIJO PREKINITE NAPAJANJE Z EL. TOKOM.
Napravo pred motnjam pravilom ščiti varnostni vod. Kljub temu pa lahko nekatera posebej močna
elektromagnetna polja vplivajo na njeno delovanje. Motnjam se je moč izogniti z upoštevanjem
naslednjih pravil:
- Naprave ne nameščajte blizu indukvitnega tovora (motorji, transformatorji, kontaktorji, itd.).
- Priporočamo, da dobavi zagotovite posebno linijo (po potrebi z omrežnim filtrom).
- Induktivni tovor mora biti opremljen z skrivalcem motenj ) loads must be provided with interference
suppressors (varistor, RC filter).
Če časovno stikalo uporabljate v kombinaciji z drugimi napravami instalacije, se prepričajte, da
sestavljena enota ne proizvaja dodatnega motenja.
KO JE NAPRAVA POPOLNOMA NAMEŠČENA, OBNOVITE DOBAVO.
MONTAŽA
Elektronska nadzorna naprava, ki se namesti samostojno v škatlo z varovalkami, z 35 mm
simetričnim profilom, v skladu z standardom EN 60715 (DIN Rail).
POVEZAVA
Povežite s tokom v skladu z diagramom iz SL. 2.
Upoštevajte Fazni in Nevtralni položaj ter preverjajte povezave. Napačna povezava lahko pokvari
napravo.
ZAGON
Za izvršitev nadzorne instalacije, MORA BITI NAPRAVA PRIKLJUČENA NA EL. TOK.Ob tem se bo
prižgal pokazovalnik in pojavil se bo GLAVNI zaslon.
Ko je naprava ugasnjena, je prikazovalnik izključen, zahvaljujoč vgrajeni bateriji iz litija pa so v
obdobju rezervnega toka (10 let) shranjeni vsi podatki in časovno programiranje. V primeru instalacije
brez baterije, ima naprava varnostno rezervo toka, ki traja približno 48h.
Ko je naprava ugasnjena, pritisnite gumb MENI
programiranje. Če po 5 sekundah ne boste pritisnili na noben gumb, se bo prikazovalnik znova
ugasnil.
Te naprave imajo na voljo štiri gumbe za nastavitev in programiranje.
Prikazovalnik prikazuje naslednje podatke:
▪ Urnik z predvidenimi dnevnimi opravili (z izjemo praznikov). Urnik za vsak kanal z 24 razdelki, v
katerih vsak segment predstavlja 1 VKLJUČENO uro.
▪ Besedilna vrstica prikazovalnika izmenično prikazuje naslednje informacije:
Trenutni datum à STALNI postopek à Aktivno PRAZNIČNO obdobje
▪ Čas zaključka.
▪ Znak za ročnoo delovanjel . Utripa medtem ko je aktiviran ročni preklop, če pa je preklop
STALEN, je znak fiksen.
▪ Status voda C1: VKLOP
, IZKLOP
NASTAVITVE
ETICLOCK-R1 je tovarniško nastavljen z tekočim datumom in časom ter naslednjimi postavkami:
•
Časovni Način:
•
Sprememba Standard na DST:
•
Sprememba DST na Standard:
•
Prazniki:
•
Programi:
ROČNO DELOVANJE
Aktivirano ali onemogočeno, začasno povrne stanje vodov ročno preko glavnega zaslona, s pritiskom
na gumb ▼ C1.
Na zaslonu se bo nad obravnavanim kanalom pojavil utripajoči znak
pritisnete ▼ C1 in se vrnete v prejšnje stanje.
PROGRAMIRANJE
Programiranje je zasnovano na menijuih in pod-menijih skozi katere se lahko pomikamo med
programiranjem ali nastavljanjem naprave. Glavni meni je dostopen preko zaslona v mirovanju in
sicer z pritiskom na 3. Z gumboma ▼ in ▲ se pomikamo skozi različne menije, do katerih dostopamo
z pritiskom na 3. Za vrnitev v predhodni meni pritisnemo C.
Podrobnosti o programiranju se na zaslonu vedno prikažejo v utripajoči obliki.
Meniji so strukturirani kot sledi:
PROGRAMI VNOS
3
▲
BRIŠI
3
NE ZA VSE
▲
DA ZA VSE
ČASOVNO STIKALO
2. Urniki
4. Znak za prazno baterijo
C1 ročno delovanje (utripanje) /
6.
C1 stalno ročno (fiksno)
Pomik navzdol / C1 ročno delovanje
8.
10. Možnost preklica / Nazaj
12. 12 H / 24 H
, začasno se bo prižgal prikazovalnik, ki omogoča
24 h
Samodejno (zadnjo nedeljo v marcu)
Samodejno (zadnjo nedeljo v oktobru)
NE (onemogočena vsa 4 obdobja)
Brez
vse dokler znova ne
PXX
3
3
▲
UREDI BRIŠI
3
TYPE
3
KANAL
