ETICLOCK-R1
EST

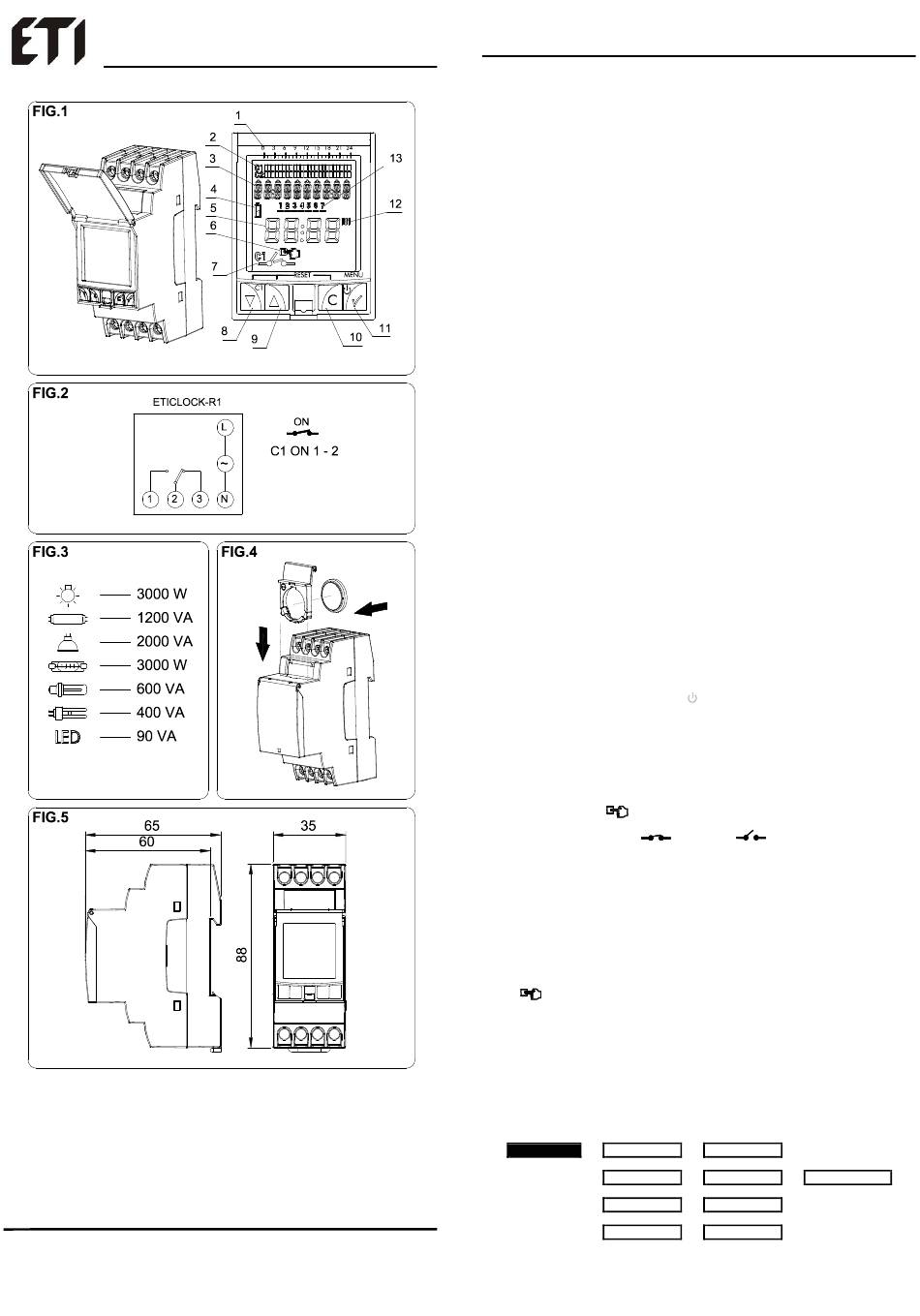

JOONIS 1
1. Ajaskaala
3. Teksti rida
Kellaaeg / kuupäev
5.
C1 relee oleku sümbol
7.
Üles kerimine
9.
11. Kinnita valik / Sisene menüüsse /
Seadme käivitamine ilma vooluta
13. Nädalapäevad
KASUTUSJUHISED
ETICLOCK-R1 on digitaalne lülituskell, mis on loodud iga elektripaigaldise kontrollimiseks.
See võimaldab kasutada erinevaid tegevusi: määratud ajal SISSE ja VÄLJA lülitamine, lühiaegsed
tegevused või impulsid (1 kuni 59 sekundit) ning korduvad tsüklid (1 kuni 59 sekundit või 1 minut kuni
23 tundi ja 59 minutit). Neid kõiki saab rakendada kanalile C1.
Lisaks on saadaval täiendavad funktsioonid, nagu näiteks: automaatne suveaja vahetus, 4
puhkusperioodi, reguleeritav ekraani heledus.
Menüüsid saab kuvada mitmes keeles ning need näitavad ekraanil sama päeva plaani.
1 sõltumatu ja pingevaba vooluahela lülitiga saab programmeerida kuni 40 tegevust.
PAIGALDAMINE
HOIATUS: Elektriseadmete paigaldamise peab viima läbi volitatud paigaldaja.
EEMALDAGE ENNE PAIGALDAMIST TOIDE.
Seade on seesmiselt kaitstud häirete eest turvavooluahelaga. Sellegipoolest võivad mõned eriti
tugevad elektromagnetilised väljad mõjutada selle töötamist. Häireid saab vältida järgides järgmiseid
paigaldamisreegleid:
- Seadet ei tohi paigaldada induktiivkoormuste lähedale (mootorid, trafod, kontaktorid jne.).
- Soovitatav on luua eraldi liin toite jaoks (vajadusel varustatud võrgufiltriga).
- Induktiivkoormused tuleb varustada häiresummutitega (varistor, RC filter).
Kui lülituskella kasutada koos teiste seadmetega, tuleb veenduda, et seadmestik ei tekita kõrvalisi
häireid.
TAASTAGE TOIDE, KUI SEADE ON LÕPLIKULT PAIGALDATUD.
PAIGALDUS
Kaitsmekarbis iseseisva kinnitusega elektrooniline juhtseade, 35 mm sümmeetrilise profiiliga,
vastavalt standardile EN 60715 (DIN kinnitusrööbas).
ÜHENDAMINE
Ühendage toide vastavalt diagrammile joonisel 2.
Järgida tuleb faasi ja neutraalasendit ning kontrollida loodud ühendusi. Valesti ühendamine võib
hävitada seadme.
KÄIVITAMINE
SEADE TULEB SISSE LÜLITADA selle õige paigaldamise kontrollimiseks. Seda tehes süttib ekraan
ja kuvatakse põhiekraan.
Kui seadmel puudub toide, jääb ekraan väljalülitatuks, säilitades kõik kuupäeva ja kellaaja
programmeerimised voolureservi perioodiks (10 aastat) tänu paigaldatud liitiumpatareile. Ilma
patareita paigaldamisel on seadme voolureserv umbes 48 tundi.
Kui seadmel puudub toide, aktiveerib MENU
võimaldab programmeerimist. Kui 5 sekundi jooksul ühtegi klahvi ei vajutata, lülitub ekraan uuesti
välja.
Nendel seadmetel on neli klahvi seadistamiseks ja programmeerimiseks.
Ekraanile kuvatakse järgmine info:
▪ Plaan päeva tegevustega (väljaarvatud puhkused). Iga kanali 24 alajaotusega plaan, milles iga
segment tähistab 1 tundi olekus ON (sisselülitatud).
▪ Ekraanil on tekstirida, mis kuvab järgmise info järjekorras:
Tänane kuupäev → PERMANENT (pidev) töötamine → Aktiivne HOLIDAY (puhkuse) periood
▪ Aeg.
▪ Käsitsi juhtimise sümbol . See vilgub, kui aktiveeritud on manuaalne lülitamine ning kui
lülitamine on pidev, põleb sümbol kogu aeg.
▪ C1 vooluahelate olek: ON (sees)
SÄTTED
ETICLOCK-R1 on tehases programmeeritud jooksva kuupäeva ja kellaajaga ning neid
konfigureeritakse järgnevalt:
• Aja režiim:
24 h
• Suveaja algus:
Automaatne (märtsi viimane pühapäev)
• Suveaja lõpp:
Automaatne (oktoobri viimane pühapäev)
• Puhkused:
NO (ei) (kõik 4 perioodi keelatud)
• Programmid:
Puuduvad
MANUAALNE JUHTIMINE
Aktiveeritud või blokeeritud, ajutine manuaalne vooluringi ümberpööramine põhiekraanilt klahviga ▼ C1.
Sümbol vilgub ekraanil valitud kanali kohal kuni ▼ C1 korduva vajutamiseni, mis viib tagasi
endisesse olekusse.
PROGRAMMEERIMINE
Programmeerimine põhineb menüüdel ja alammenüüdel, mille läbi saab programmeerida tegevusi ja
seadistada seadet. Põhimenüüsse saab pääseda ooteekraanilt, vajutades 3. Klahvid ▼ ja ▲ aitavad
liikuda erinevate menüüde vahel ning 3 vajutamine avab need. Tagasi eelmisessse menüüsse
naasmiseks tuleb vajutada C.
Programmeeritavad osad ilmuvad alati ekraanile vilkuvana.
Menüüde struktuur on järgmine:
PROGRAMS ENTER
3
▲
DELETE
3
NO TO ALL
▲
YES TO ALL
LÜLITUSKELL
2. Plaanid
Tühjeneva aku sümbol
4.
C1 käsitsi juhtimine (vilgub) / C1 pidev
6.
juhtmine (põleb)
Alla kerimine / C1 käsitsi juhtimine
8.
10. Tühista valik / Tagasi
12. 12 H / 24 H
(menüü) klahvi vajutamine ajutiselt ekraani ning
, OFF (väljas)
PXX
3
3
▲
EDIT DELETE
3
TYPE
3
CHANNEL
