Farfisa ip way AGORA iP IPV11AGLS Manual

Moduli posti esterni VoIP per applicazioni video
citofoniche
1.1 INTRODUZIONE ED APPLICAZIONI

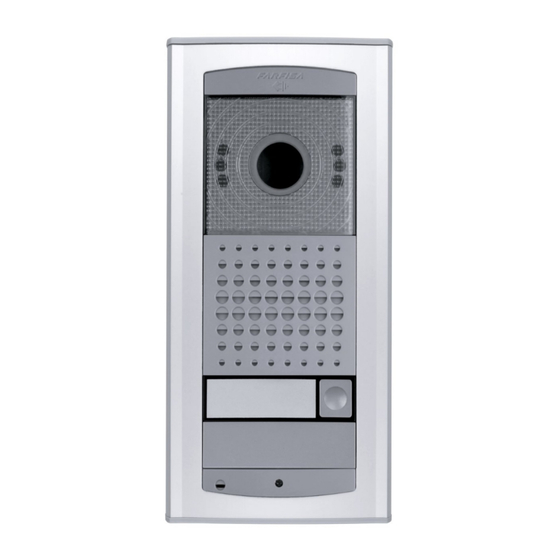

La gamma delle pulsantiere Agorà IP comprende un modulo base
(ad 1 o 2 tasti) nella versione audio/video. A questo modulo è
possibile affiancare sino a 16 ulteriori moduli di espansione ad 8
tasti ciascuno che consentono di raggiungere una configurazione
massima totale di 130 pulsanti. I prodotti possono essere collegati
solo alla propria rete LAN Ethernet e consentono di chiamare
direttamente videocitofoni ZHeroIP, telefoni VoIP, PC, smart
phones o dispositivi dedicati. La segnalazione avviene su protocollo
SIP standard, mentre la trasmissione audio/video attraverso
protocollo RTP, quindi è possibile integrare queste pulsantiere con
la maggior parte dei sistemi gestiti da PBX VoIP in commercio.
1.2 CARATTERISTICHE
 Possibilità di associare fino a 5 numeri da 25 caratteri o indirizzi
IP a ciascun pulsante di chiamata.
 Chiamata dei numeri sequenziale, simultanea (di gruppo) o in
funzione dell'intervallo temporale.
 Invio di e-mail automatico con immagini allegate nel caso in cui
l'utente non sia raggiungibile.
 Configurazione
di fino
programmazione settimanale.
 Controllo di 2 relè interni e 2 remoti.
 Fino a 10 codici per apertura serratura per ciascun relè e codice
personalizzato per ciascun utente tramite combinazione dei
pulsanti di chiamata.
 Due ingressi per sensori di stato per ciascuna porta configurabili
come pulsanti di apertura.
 Prolungamento del tempo di conversazione premendo il tasto * o
#.
 Varie modalità di funzionamento dei relè per il controllo delle
serrature (anche in combinazione).
 Possibilità di alimentazione a 12Vcc/ca esterna o tramite PoE.
 Illuminazione
a LED
programmabile e regolabile.
 Sincronizzazione dell'ora tramite server NTP.
 Telecamera a colori integrata.
 Interfaccia Ethernet 10/100Mb (10BaseT e 100BaseTx).
 Web server integrato per programmazione remota.
 Sistema operativo Linux.
 Video Streaming indipendenti JPEG/RTSP e H.263/H.264.
 Supporto protocollo SIP 2.0 (RFC 3261) in modalità P2P o SIP
Proxy (con PBX di rete).
 Aggiornamento firmware via pagina web.
 Supporto multilingue.
 Interfaccia web per la programmazione dei parametri della
pulsantiera.
a 10 intervalli temporali
dei cartellini e della
Mi2526
Door stations VoIP modules for video door entry
applications
1.1 INTRODUCTION AND APPLICATIONS
The AgoràIP door station series is composed by a base
module (of 1 or 2 push buttons) in audio/video version. It is
possible to add up to 16 expansion modules of 8 buttons each
for a total maximum system capacity of 130 calls. The products
can be connected only to the user's LAN Ethernet network and
allow to call directly ZHeroIP videointercoms, VoIP phones, PC
based softphones or dedicated devices.
The communication signalling is based on standard SIP, while
the audio/video transmission on RTP protocol, then it is
possible to integrate these door stations with most of the
systems based VoIP PBX's available in the market.
1.2 FEATURES
 It is possible to store up to 5 numbers of up to 25 characters
or IP address to each call button.
 Number call can be sequential, simultaneous (group calling)
or according to time interval.
 Automatic e-mail with attached picture sending if the
subscriber user is not available.
 Configuration of up to 10 time intervals with weekly
con
programming for calls and relay activation .
 Control of up 2 internal and 2 remote relays.
 Up to 10 access codes can be programmed and also a
personal code for each user for door opening by pressing
combination of call buttons.
 Two input for door sensors which can be configured also as
door release buttons.
 Call duration prolongation function by pressing * o # button
on the phone's keypad.
 Various working modes for the relays and door locks
controls (even combining both of them are possible).
 Power supply by external 12Vdc/ac or by PoE both
telecamera
supported.
 Led light for name plates and camera programmable and
adjustable level.
 Internal clock synchronization by NTP server.
 Integrated colour camera.
 Ethernet 10/100Mb (10BaseT and 100BaseTX) interface.
 Web server for remote programming.
 Linux operating system.
 Independent video streaming JPEG/RTSP and H.263/H.264.
 SIP 2.0 (RFC 3261) protocol support on P2P mode or SIP
Proxy mode (with network PBX).
 Firmware upgrade by web administration page.
 Multilanguage support for web page.
 Web interface for complete door station parameters
programming.
IPV11AGLS
IPV12AGLS
IPT08AGLS
1
Mi2526
