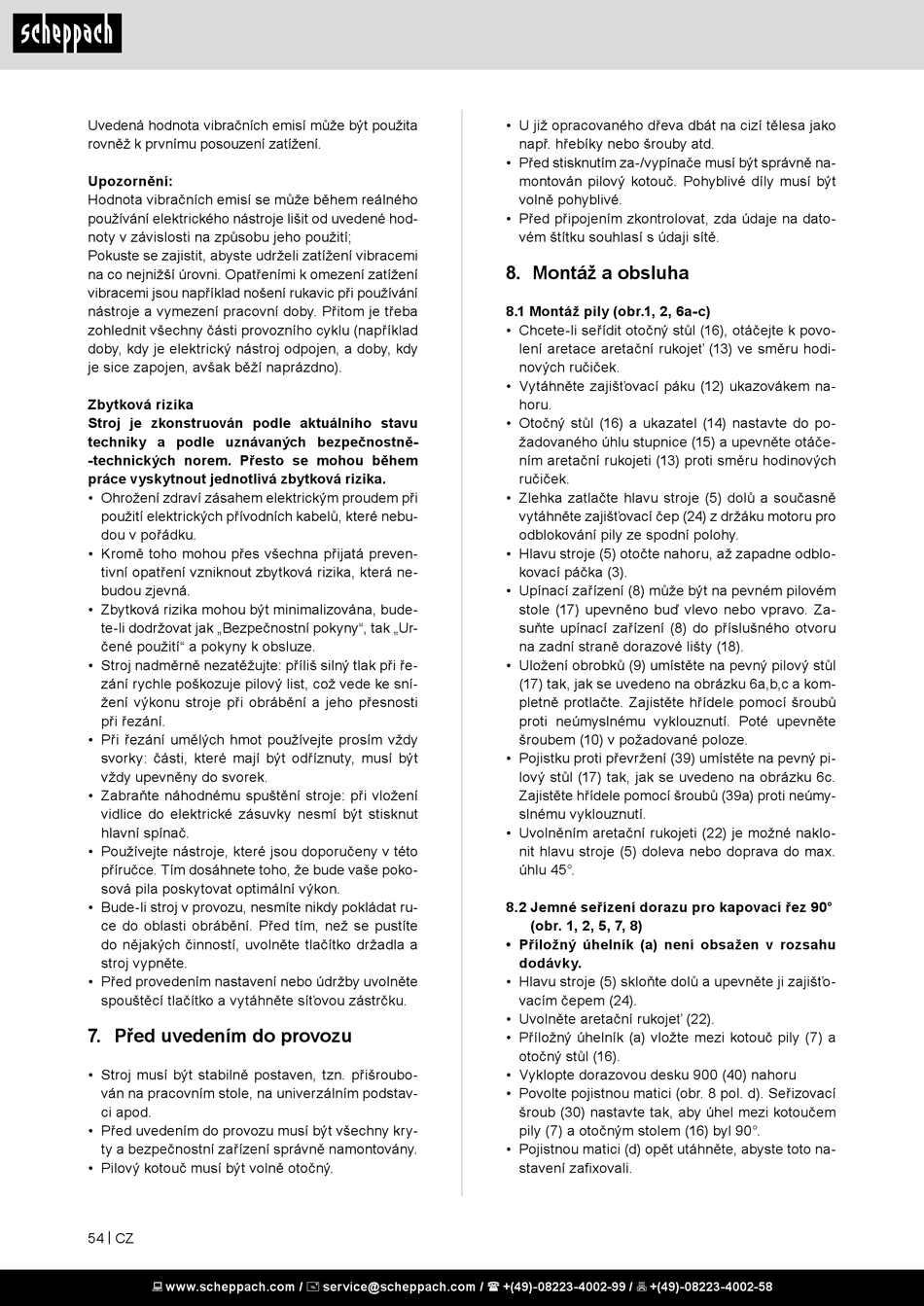

Uvedená hodnota vibračních emisí může být použita
rovněž k prvnímu posouzení zatížení.
Upozornění:
Hodnota vibračních emisí se může během reálného
používání elektrického nástroje lišit od uvedené hod-
noty v závislosti na způsobu jeho použití;
Pokuste se zajistit, abyste udrželi zatížení vibracemi
na co nejnižší úrovni. Opatřeními k omezení zatížení
vibracemi jsou například nošení rukavic při používání
nástroje a vymezení pracovní doby. Přitom je třeba
zohlednit všechny části provozního cyklu (například
doby, kdy je elektrický nástroj odpojen, a doby, kdy
je sice zapojen, avšak běží naprázdno).
Zbytková rizika
Stroj je zkonstruován podle aktuálního stavu
techniky a podle uznávaných bezpečnostně-
-technických norem. Přesto se mohou během
práce vyskytnout jednotlivá zbytková rizika.
• Ohrožení zdraví zásahem elektrickým proudem při
použití elektrických přívodních kabelů, které nebu-
dou v pořádku.
• Kromě toho mohou přes všechna přijatá preven-
tivní opatření vzniknout zbytková rizika, která ne-
budou zjevná.
• Zbytková rizika mohou být minimalizována, bude-
te-li dodržovat jak „Bezpečnostní pokyny", tak „Ur-
čené použití" a pokyny k obsluze.
• Stroj nadměrně nezatěžujte: příliš silný tlak při ře-
zání rychle poškozuje pilový list, což vede ke sní-
žení výkonu stroje při obrábění a jeho přesnosti
při řezání.
• Při řezání umělých hmot používejte prosím vždy
svorky: části, které mají být odříznuty, musí být
vždy upevněny do svorek.
• Zabraňte náhodnému spuštění stroje: při vložení
vidlice do elektrické zásuvky nesmí být stisknut
hlavní spínač.
• Používejte nástroje, které jsou doporučeny v této
příručce. Tím dosáhnete toho, že bude vaše poko-
sová pila poskytovat optimální výkon.
• Bude-li stroj v provozu, nesmíte nikdy pokládat ru-
ce do oblasti obrábění. Před tím, než se pustíte
do nějakých činností, uvolněte tlačítko držadla a
stroj vypněte.
• Před provedením nastavení nebo údržby uvolněte
spouštěcí tlačítko a vytáhněte síťovou zástrčku.
7. Před uvedením do provozu
• Stroj musí být stabilně postaven, tzn. přišroubo-
ván na pracovním stole, na univerzálním podstav-
ci apod.
• Před uvedením do provozu musí být všechny kry-
ty a bezpečnostní zařízení správně namontovány.
• Pilový kotouč musí být volně otočný.
54 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• U již opracovaného dřeva dbát na cizí tělesa jako
např. hřebíky nebo šrouby atd.
• Před stisknutím za-/vypínače musí být správně na-
montován pilový kotouč. Pohyblivé díly musí být
volně pohyblivé.
• Před připojením zkontrolovat, zda údaje na dato-
vém štítku souhlasí s údaji sítě.
8. Montáž a obsluha
8.1 Montáž pily (obr.1, 2, 6a-c)
• Chcete-li seřídit otočný stůl (16), otáčejte k povo-
lení aretace aretační rukojeť (13) ve směru hodi-
nových ručiček.
• Vytáhněte zajišťovací páku (12) ukazovákem na-
horu.
• Otočný stůl (16) a ukazatel (14) nastavte do po-
žadovaného úhlu stupnice (15) a upevněte otáče-
ním aretační rukojeti (13) proti směru hodinových
ručiček.
• Zlehka zatlačte hlavu stroje (5) dolů a současně
vytáhněte zajišťovací čep (24) z držáku motoru pro
odblokování pily ze spodní polohy.
• Hlavu stroje (5) otočte nahoru, až zapadne odblo-
kovací páčka (3).
• Upínací zařízení (8) může být na pevném pilovém
stole (17) upevněno buď vlevo nebo vpravo. Za-
suňte upínací zařízení (8) do příslušného otvoru
na zadní straně dorazové lišty (18).
• Uložení obrobků (9) umístěte na pevný pilový stůl
(17) tak, jak se uvedeno na obrázku 6a,b,c a kom-
pletně protlačte. Zajistěte hřídele pomocí šroubů
proti neúmyslnému vyklouznutí. Poté upevněte
šroubem (10) v požadované poloze.
• Pojistku proti převržení (39) umístěte na pevný pi-
lový stůl (17) tak, jak se uvedeno na obrázku 6c.
Zajistěte hřídele pomocí šroubů (39a) proti neúmy-
slnému vyklouznutí.
• Uvolněním aretační rukojeti (22) je možné naklo-
nit hlavu stroje (5) doleva nebo doprava do max.
úhlu 45°.
8.2 Jemné seřízení dorazu pro kapovací řez 90°
(obr. 1, 2, 5, 7, 8)
• Příložný úhelník (a) není obsažen v rozsahu
dodávky.
• Hlavu stroje (5) skloňte dolů a upevněte ji zajišťo-
vacím čepem (24).
• Uvolněte aretační rukojeť (22).
• Příložný úhelník (a) vložte mezi kotouč pily (7) a
otočný stůl (16).
• Vyklopte dorazovou desku 900 (40) nahoru
• Povolte pojistnou matici (obr. 8 pol. d). Seřizovací
šroub (30) nastavte tak, aby úhel mezi kotoučem
pily (7) a otočným stolem (16) byl 90°.
• Pojistnou matici (d) opět utáhněte, abyste toto na-
stavení zafixovali.
