PowerFix PEK 2.3 A1

Schalten Sie die Endoskopkamera aus.

Verbinden Sie die Video-Out-Buchse [9] der Endoskopkamera mit einem
geeigneten Verbindungkabel mit Ihrem Wiedergabegerät. Beachten Sie
zur korrekten Einstellung Ihres Wiedergabegerätes die zugehörige
Dokumentation.

Schalten Sie die Endoskopkamera mit dem Ein/Austaster [3] ein. Das Bild
wird jetzt auf dem Bildschirm der Endoskopkamera und gleichzeitig auf
Ihrem Wiedergabegerät angezeigt.
Bitte beachten Sie, dass die Betätigung der Tasten Ansicht /
Bilddrehen [4] und Helligkeitseinstellung Display [7] nur Einfluss
auf die Bildschirmanzeige der Endoskopkamera hat. Für die
Anzeige an dem genutzten Wiedergabegerät, z.B. TV, ist die
Betätigung dieser Tasten nicht relevant.

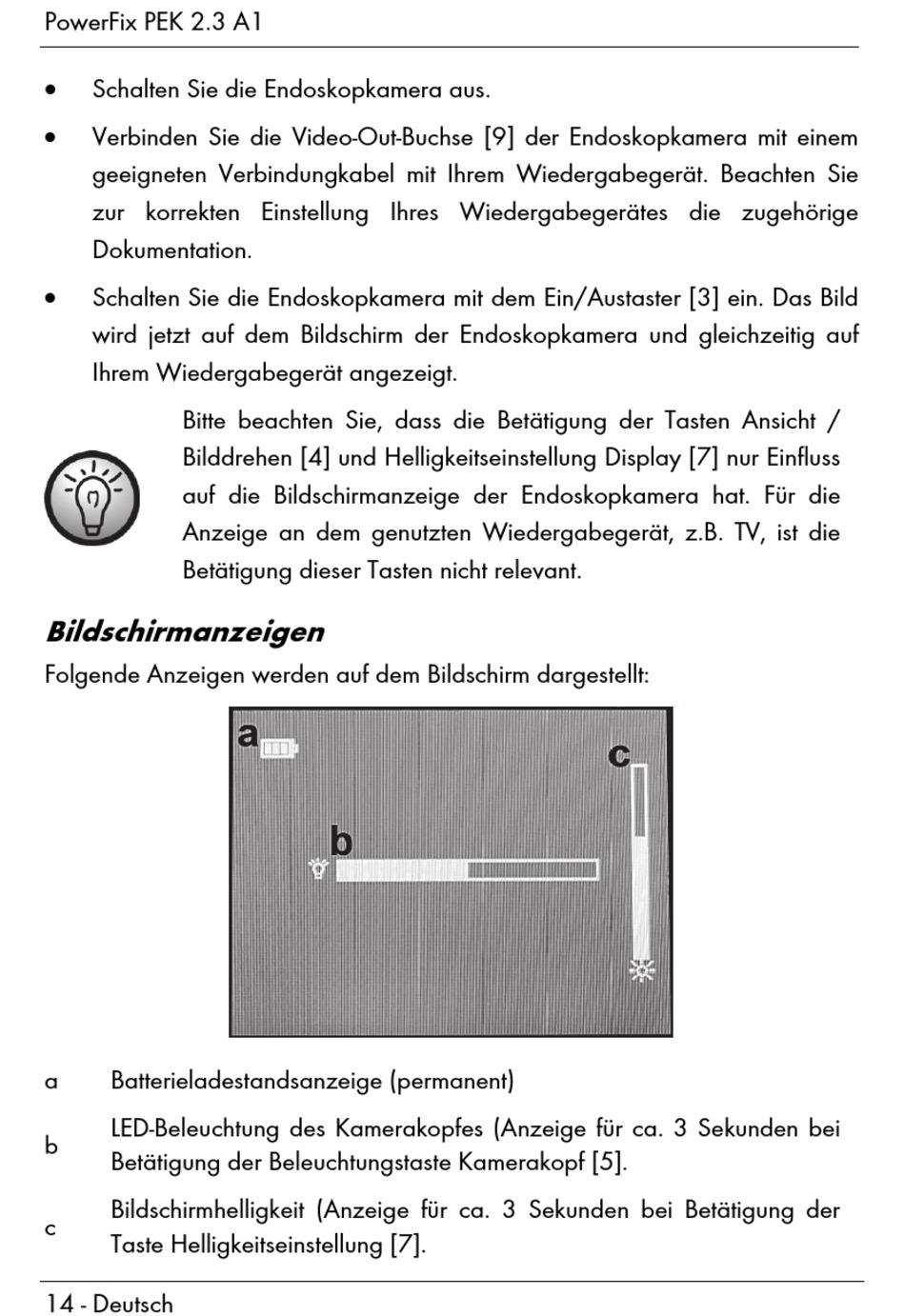

Bildschirmanzeigen

Folgende Anzeigen werden auf dem Bildschirm dargestellt:
a Batterieladestandsanzeige (permanent)
LED-Beleuchtung des Kamerakopfes (Anzeige für ca. 3 Sekunden bei
b
Betätigung der Beleuchtungstaste Kamerakopf [5].
Bildschirmhelligkeit (Anzeige für ca. 3 Sekunden bei Betätigung der
c
Taste Helligkeitseinstellung [7].
14 - Deutsch
