2.2.2 Соединения в режиме „DMX":
DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между
контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего
кабеля управления.
Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать
каналы с приборами, один прибор может использовать иногда несколько десятков каналов). Каждый
прибор имеет определённое
соответствующее количество каналов в пространстве DMX512.
DMX-подключение:

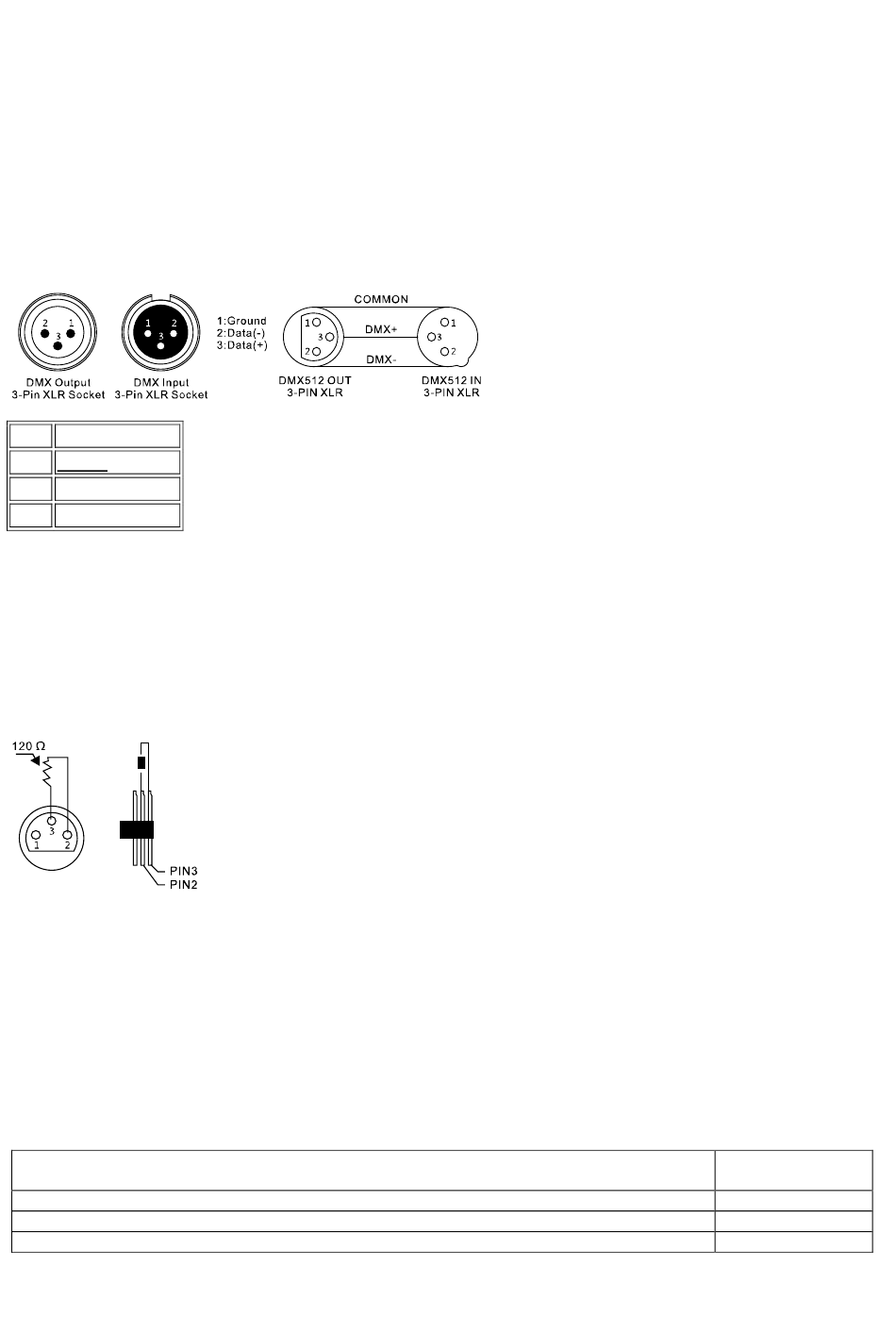

Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого
DMX-устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и
так далее, чтобы сформировать последовательное цепное соединение.
Пол. Распайка
Масса (Экран)
1
Сигнал (DMX−)
2
Сигнал (DMX+)
3
Если общая длина кабеля составляет 300 м или общее число подключенных DMX-приборов составляет
более 32шт, то сигнал должен быть усилен с помощью DMX-сплиттера (гальвоническая развязка)
(например, Involight DMXS4, DMXS6 или DMXS8), чтобы обеспечить безошибочную передачу данных.
Также для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на
дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-
разъему как сопротивление 120 Ом между контактами 2 и 3, и вставляется в последний выходной разъем
DMX-линии.
2.2.3 Адресация устройств в DMX цепи.
Начальный адрес на DMX-приборы, работающие от контроллера «SCANControl» устанавливаются через
16 шагов. Если световой прибор имеет меньше 16 каналов, все равно выставляйте следующий адрес в
приборе через 16 шагов для того, чтобы определить назначение каналов фейдеров точно. Устройства,
которые имеют одинаковый начальный адрес, работают синхронно друг с другом.
Ниже в таблице указано количество приборов и их выставляемый DMX-адрес.
Пример:
DMX-приборы (Прожекторы, головы вращения, сканеры, лазеры, световые
эффекты...)
Световой прибор 1
Световой прибор 2
Световой прибор 3
количество управляемых
36
дистанционно параметров и занимает
Установка
DMX-адреса
1
17
33
