Конфигурация; Установка/Монтаж - involight Commander ScanControl Manual

19 /CHASE/
20 /SPEED/
21 /FADE TIME/
22 /FINE/
Индикатор /REVERSE/
23
Шатлы PAN/TILT
24
25 /MODE/
26 /OVERRIDE/
27 / USB DISK/
Индикатор /ERROR/
28
Индикатор /WORK/
29

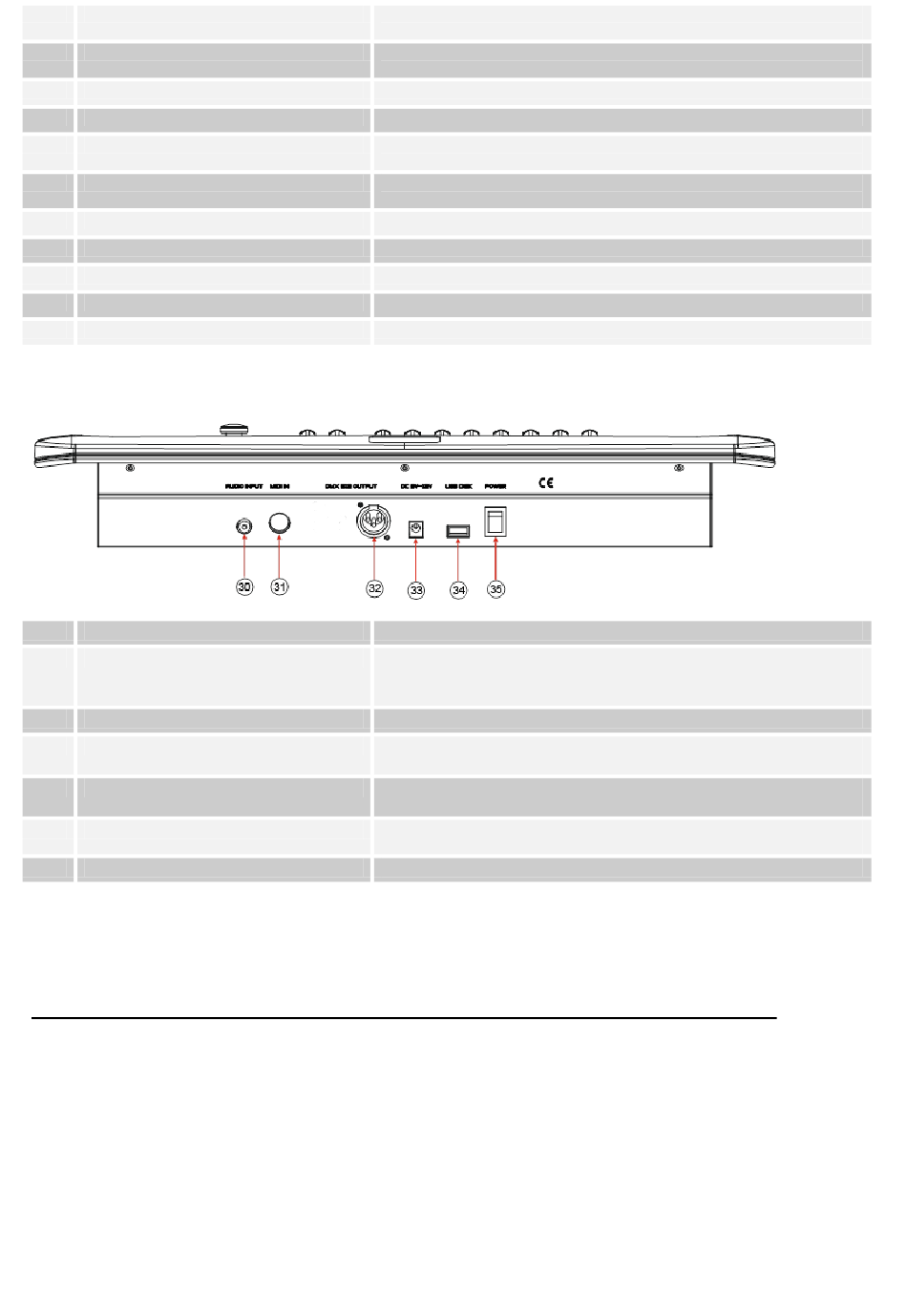

Рис 2:
Задняя часть панели.
№ Управление
Аудио-вход
30
31 MIDI-вход
DMX512- выход
32
Разъем питания
33
34 USB-порт
Выключатель
35
2.2 Конфигурация:
Примечание: Для работы c контроллером требуются базовые знания в области DMX-512.
2.2.1 Установка/Монтаж:
Установите «SCANControl» на плоской поверхности или в рэковой стойке размером на 19*, которая
должна быть оснащена охлаждающим вентилятором. При монтаже устройства в рэковый шкаф, убедитесь,
что есть достаточное пространство вокруг устройства, чтобы мог проходить горячий воздух. Постоянный
перегрев повредит ваш прибор. Закрепить контроллер в стойке можно с помощью винтов М6. Подключите
блок питания сначала к «SCANControl», а затем к электросети.
Клавиши от 1 до 6 Для выбора Чейзов при программировании или
воспроизведении.
Установка скорости последовательного перехода от одной сцены к
другой.
Скорость продолжительности сцены.
Переключение на точечную настройку PAN/TILT-движения.
Включенный светодиодный индикатор (REVERSE) сигнализирует о
работающей функции.
Контроль панорамирования и наклона движения. Так называемый
„Jogwheel"
Для программирования функций
Ручное управление отдельных каналов
Функциональная клавиша/ импорт данных из файла.
Сигнализирует об ошибке передачи данных
Сигнализирует о передаче данных
Функции
RCA-разъем для подключения к выходу источника звука для
работы программ от музыки. Отсоединив провод от аудио
входа микрофон будет выключен.
5-пиновый разъем для подключения миди-контроллера
3-контактный разъем XLR для подключения к DMX-входу
первого устройства
Разъем для подключения кабеля питания прилагаемого в
комплекте
Возможность подключения USB-носителя для резервного
копирования и импорта данных.
Переключатель питания «ON» - «OFF»
35
