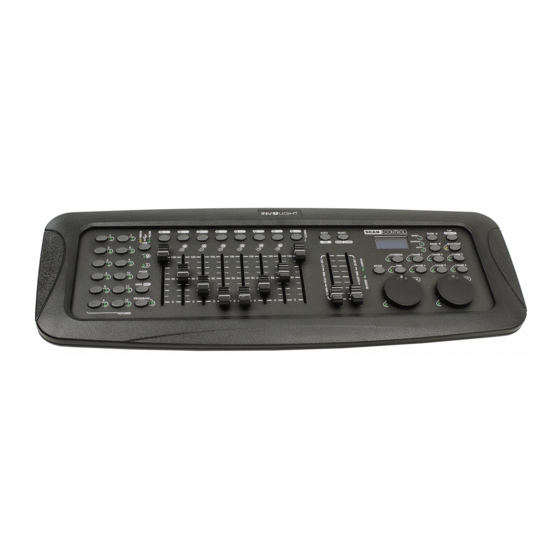

involight Commander ScanControl Manual

Dmx512 controller
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
Manual
Руководство по эксплуатации

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Commander ScanControl and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for involight Commander ScanControl

Summary of Contents for involight Commander ScanControl

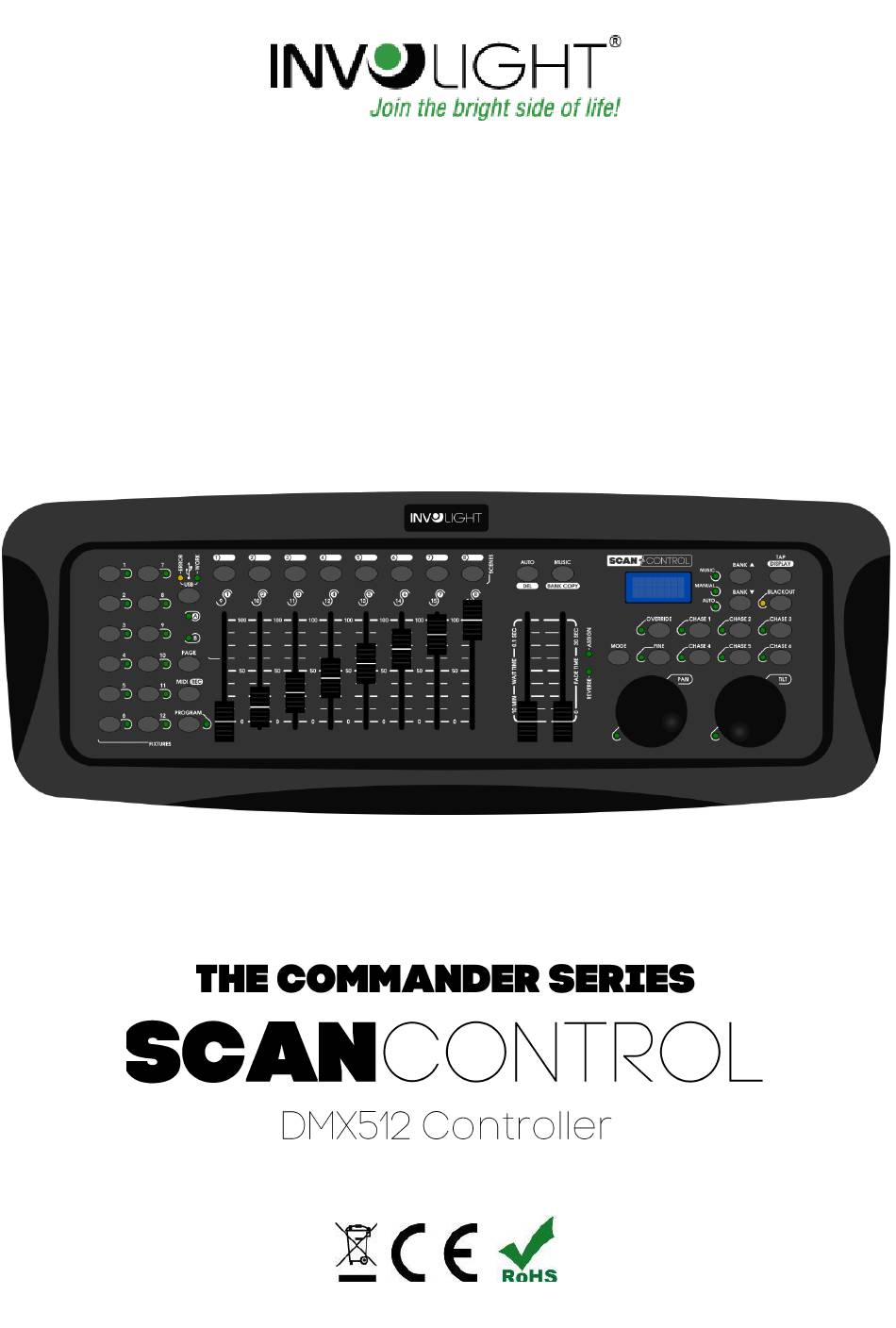

  • Page 1 Bedienungsanleitung Manual Руководство по эксплуатации...

  • Page 2: Table Of Contents

    DEUTSCH Inhaltsverzeichnis. Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ..........2 1.2 Wichtige Sicherheitshinweise! ....................3 1.3 Bestimmungsgemäße Verwendung: ..................3 Teil 2: Funktionen & Bedienung: ....................4 2.1 Taster und Regler im Überblick: .................... 4 2.2 Konfiguration: ........................

  • Page 3: Teil 1: Warnhinweise

    Mit diesem Lichtsteuergerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen DMX Controllers. Damit Ihnen Ihr „SCANControl“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter:...

  • Page 4: Wichtige Sicherheitshinweise

    Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild und die Seriennummer befinden sich auf der Rückseite des Gerätes. INVOLIGHT „SCANControl“ DMX512-Controller ist ein Lichtsteuergerät, mit dem sich DMX-steuerbare Lichteffekte, insbesondere Scanner, Moving Lights, aber auch Scheinwerfer und Lichteffekte sowie Laser usw.

  • Page 5: Teil 2: Funktionen & Bedienung

    Es ist stets darauf zu achten, dass keine Flüssigkeit in das Gerät gelangen kann! Wenn Schäden aufgrund der Nichtbeachtung der bestimmungsgemäßen Verwendung und der aus dieser Anleitung hervorgehenden Anweisungen entstehen, erlischt der Garantieanspruch und es kann zu Folgen wie Kurzschluss, Brand oder elektrischem Schlag sowie Herunterfallen des/der Geräte kommen. Auf keinen Fall dürfen Sie das Gehäuse des Gerätes oder des Adapters öffnen.
  • Page 6 Taste /BANK ▼/ Programmierfunktionen. Taste /TAP/DISPLAY/ Umschalten der Displayanzeige zwischen Prozentwert und Dezimalwert, zum Einstellen der Überblendzeit zwischen zwei Szenen beim zeit- oder musikgesteuerten Ablauf von Beleuchtungsszenen einer Speicherbank oder einer Lauflicht- sequenz und für Programmierfunktionen. Taste /BLACKOUT/ Schaltet alle Steuerkanäle auf den Wert Null. Die LED blinkt in diesem Zustand.

  • Page 7: Konfiguration

    Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Ab einer Kabellänge von 300m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines DMX-Splitter/Repeater (z.B. Involight DMXS4, DMXS6 oder DMXS8) verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

  • Page 8: Adressierung Der Geräte In Der Dmx-Kette

    2.2.3 Adressierung der Geräte in der DMX-Kette: Der „SCANControl“ weist seine DMX-Startadressen in 16er Schritten zu. Das heißt, dass die Geräte auf die entsprechende Startadresse gestellt werden müssen, damit die Kanalbelegung der Fader exakt stimmt. Geräte, die die gleiche Startadresse bekommen, arbeiten natürlich synchron miteinander (Beispiel: Gerät 1 und 2 sind beide auf Startadresse 1 eingestellt).

  • Page 9: Ausgabewerte Invertieren

    PAN-Wheel steuert den DMX-Kanal 1, TILT-Wheel steuert den DMX-Kanal 2. 4. Halten Sie die /MODE/-Taste gedrückt, mit der /AUTO/DEL/- Taste löschen Sie die Zuweisung. 5. Zum Speichern drücken Sie die Tasten /MODE/ und /FINE/ gleichzeitig. Als Bestätigung des Vorgangs blinken alle LEDs des Controllers dreimal auf.

  • Page 10: Fade Time Zuordnen

    2.2.9 Fade Time zuordnen: Mit dieser Funktion können Sie einstellen, ob die Fade Time nur für die PAN/TILT-Bewegung oder für alle DMX- Kanäle gelten soll. Dies ist sinnvoll, wenn z. B. die Spiegelfahrt bzw. Kopfbewegung langsam ausgeführt werden soll, die Gobos und Farben jedoch schnell wechseln sollen. 1.

  • Page 11: Abrufen Eines Programms

    Prima! Der erste Programmschritt ist fertig und muss nun natürlich gespeichert werden. Dazu drücken Sie die /MIDI/REC/ Taste und direkt danach den ersten /SCENES/ Taster. Der Programmschritt ist nun als Szene auf dem ersten /SCENES/ Taster gespeichert. Verfahren Sie nun genauso wie in den Schritten 1 bis 6 erklärt wurde, um die Szenen 2-8 zu programmieren. Wenn alle 8 Szenen „im Kasten“...

  • Page 12: Alle Szenen Löschen

    2.3.7 Alle Szenen löschen: 1. Schalten Sie das Gerät aus. 2. Halten Sie gleichzeitig die Tasten /PROGAM/ und / BANK ▼/ gedrückt und schalten Sie das Gerät ein. Nach ca. 2 Sekunden leuchten alle LEDs des Controllers kurz auf. Der Löschvorgang ist erfolgt und die Szenen können neu erstellt werden.

  • Page 13: Chaser Manuell Aufrufen

    2.3.14 Chaser manuell aufrufen: Vergewissern Sie sich, dass der manuelle Modus aktiviert ist. Die LED /MANUAL/ muss leuchten. 1. mit den Tasten /CHASE 1 bis 6/ die gewünschte Sequenz wählen. 2. Drücken Sie die /TAP/DISPLY/ -Taste, um einzelne /STEP/ (Programm-Schritte) anzeigen lassen. 3.

  • Page 14: Usb Anschluss

    So sind die Midi-Funktionen belegt: Bank Notennummer Funktion Szene 1 An/Aus Szene 2 An/Aus Szene 3 An/Aus Bank 1 Szene 4 An/Aus Szene 5 An/Aus Szene 6 An/Aus Szene 7 An/Aus Szene 8 An/Aus Szene 1 An/Aus Bank 2 Szene 2 An/Aus Szene 3 An/Aus …...

  • Page 15: Teil 4. Technische Daten

    Teil 4. Technische Daten: *12 Geräte mit jeweils bis zu 16 Kanälen steuerbar *8 DMX-Kanalfader *zuweisbare Jogwheels für PAN/TILT *160 programmierbare Szenen (20 Bänke x 8 Szenen) *6 programmierbare Chases mit jeweils bis zu 160 Szenen *Chase-Wiedergabe manuell, musik- oder zeitgesteuert möglich *Musiksteuerung über eingebautes Mikrofon oder Line-Eingang *Blackout-Funktion *USB-Anschluss zur Datenspeicherung der Lichtshows...

  • Page 16: Teil 6: Gewährleistung

    INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Page 17 ENGLISH Table of contests Part 1: Warnings: ........................17 1.1 Overview of the meaning of the symbols and signal words:..........17 1.2 Important safety instructions! ....................18 1.3 Intended use: ........................18 Part 2: Functions & Operation: ....................19 2.1 Overview of buttons and controllers: ................... 19 2.2 Configuration: ........................

  • Page 18: Part 1: Warnings

    With this light control device you are the owner of an extremely high quality and professional DMX controller. Please read these instructions carefully before starting up so that you can enjoy your “SCANControl” for a long time. If you have any questions, please contact your INVOLIGHT dealer. Have fun with your INVOLIGHT product! Part 1: Warnings: 1.1 Overview of the meaning of the symbols and signal words:...

  • Page 19: Important Safety Instructions

    The type plate and serial number are on the back of the device. The INVOLIGHT “SCANControl” DMX512 controller is a light control device that can be used to control DMX- controllable lighting effects, in particular scanners, moving lights, but also spotlights and lighting effects as well as lasers etc.

  • Page 20: Part 2: Functions & Operation

    Always make sure that no liquid can get into the device! If damage occurs as a result of non-observance of the intended use and the instructions contained in this manual, the guarantee will expire and the result may be a short circuit, fire or electric shock and the device (s) may fall. Under no circumstances should you open the housing of the device or adapter.
  • Page 21 the fade time between two / BLACKOUT / button Scenes during the time- or music-controlled sequence of lighting scenes from a memory bank or a running light / MIDI / REC / button sequence and for programming functions. Status LED / ASSIGN / Switches all control channels to zero.

  • Page 22: Configuration

    From a cable length of 300m or after 32 connected DMX devices, the signal should be amplified with the help of a DMX splitter / repeater (e.g. Involight DMXS4, DMXS6 or DMXS8) to ensure error-free data transmission. IMPORTANT: A terminating resistor should be connected to the last device in a DMX chain at the end of the chain.

  • Page 23: Addressing The Devices In The Dmx Chain

    2.2.3 Addressing the devices in the DMX chain: The "SCANControl" assigns its DMX start addresses in steps of 16. This means that the devices must be set to the corresponding start address so that the channel assignment of the faders is correct. Devices that get the same start address naturally work synchronously with each other (example: devices 1 and 2 are both set to start address In order to explain: DMX device (scanner, moving head, laser, light effect ...)

  • Page 24: Invert Output Values

    PAN wheel controls DMX channel 1, TILT wheel controls DMX channel 2. 4. Press and hold the / MODE / button, use the / AUTO / DEL / button to delete the assignment. 5. To save, press the / MODE / and / FINE / buttons simultaneously. To confirm the process, all LEDs on the controller flash three times.

  • Page 25: Assign Fade Time

    2.2.9 Assign fade time: With this function you can set whether the fade time should only apply to the PAN / TILT movement or to all DMX channels. This is useful if e.g. B. the mirror movement or head movement should be carried out slowly, but the gobos and colors should change quickly.

  • Page 26: Calling Up A Program

    Now proceed exactly as explained in steps 1 to 6 to program scenes 2-8. When all 8 scenes are “in the box”, press and hold the / PROGRAM / button to save the program and exit programming mode. The "SCANControl" is now automatically in / BLACKOUT / mode.

  • Page 27: Programming A Chaser

    The previously saved scenes can be combined and saved in any order to form a chase sequence. There are 6 memory locations available for this. A sequence of up to 160 scenes can be programmed on each. The chase sequences can run manually, automatically, or music-controlled. 2.3.9 Programming a chaser: 1.

  • Page 28: Call Chaser Manually

    2.3.14 Call chaser manually: Make sure that manual mode is activated. The LED / MANUAL / must light up. 1. Use the / CHASE 1 to 6 / buttons to select the desired sequence. 2. Press the / TAP / DISPLY / button to display individual / STEP / (program steps). 3.

  • Page 29: Usb Connection

    The Midi functions are assigned as follows: Bank Note number Function Scene 1 on / off Scene 2 on / off Scene 3 on / off Bank 1 Scene 4 on / off Scene 5 on / off Scene 6 on / off Scene 7 on / off Scene 8 on / off Scene 1 on / off...

  • Page 30: Part 4. Technical Specifications

    Part 4. Technical specifications: * 12 devices with up to 16 channels each can be controlled * 8 DMX channel faders * assignable jog wheels for PAN / TILT * 160 programmable scenes (20 banks x 8 scenes) * 6 programmable chases with up to 160 scenes each * Chase playback possible manually, music or time controlled * Music control via built-in microphone or line input * Blackout function...

  • Page 31: Part 6: Warranty

    Part 6: Warranty: INVOLIGHT devices are subject to the valid legal warranty provisions. Ask your specialist dealer about the valid warranty provisions. The following conditions come into effect with the purchase of an INVOLIGHT product: Only authorized specialist dealers who are designated by INVOLIGHT may carry out repairs on INVOLIGHT devices.
  • Page 32 содержание Часть 1: Предупреждения....................... 32 1.1 общие сведения значений символов и предупреждений: .......... 32 1.2 Указания по технике безопасности: ................33 1.3 Использование по назначению: ..................33 Часть 2. Функции и Управление: .................... 34 2.1 значение клавиш и регуляторов: .................. 34 2.2 Конфигурация: .......................

  • Page 33: Часть 1: Предупреждения

    Поздравляем Вас с покупкой INVOLIGHT «SCANControl»! Вы стали обладателем высококачественного и профессионального DMX-контроллера. Для обеспечения надежного функционирования «SCANControl» в течение длительного времени, внимательно прочтите данное руководство, перед началом эксплуатации контроллера. В случае возникновения вопросов, связанных с приобретенным устройством, пожалуйста, обратитесь к ближайшему дилеру.

  • Page 34: Указания По Технике Безопасности

    Блок питания расположен с боку в небольшой белой коробке. 1.3 Использование по назначению: INVOLIGHT «SCANControl» - это контроллер для управления световыми приборами по протоколу DMX-512. Прибор не предназначен для домашнего использования. Контроллер работает от постоянного тока DC9-12В с силой тока 1000 мА/мин. Устройство рекомендуется...

  • Page 35: Часть 2. Функции И Управление

    Часть 2. Функции и Управление: 2.1 значение клавиш и регуляторов: Рис. 1 Передняя панель № Управление Функции Клавиши с 1 по 12 для активации и работы со световыми приборами /SCANNER/ Светодиодные индикаторы Включенный светодиод указывает какой из приборов активен. Клавиши с 1 по 8 Для включения и выключения сцен /SCENE/ Schieberegler Einstellen der DMX-Werte für die angewählten Geräte.

  • Page 36: Конфигурация

    Клавиши от 1 до 6 Для выбора Чейзов при программировании или /CHASE/ воспроизведении. Установка скорости последовательного перехода от одной сцены к /SPEED/ другой. Скорость продолжительности сцены. /FADE TIME/ Переключение на точечную настройку PAN/TILT-движения. /FINE/ Индикатор /REVERSE/ Включенный светодиодный индикатор (REVERSE) сигнализирует о работающей...

  • Page 37: Соединения В Режиме „Dmx

    Если общая длина кабеля составляет 300 м или общее число подключенных DMX-приборов составляет более 32шт, то сигнал должен быть усилен с помощью DMX-сплиттера (гальвоническая развязка) (например, Involight DMXS4, DMXS6 или DMXS8), чтобы обеспечить безошибочную передачу данных. Также для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на...

  • Page 38: Назначение Каналов Для Pan/Tilt-Шатлов

    Световой прибор 4 Световой прибор 5 Световой прибор 6 Световой прибор 7 Световой прибор 8 Световой прибор 9 Световой прибор 10 Световой прибор 11 Световой прибор 12 2.2.4 Назначение каналов для PAN/TILT-шатлов: Возможность назначения DMX-каналов светового прибора на шатлы (PAN/TILT) для регулировки движения 1.

  • Page 39: Реверсивный Выход Значений

    2.2.5 Реверсивный выход значений: Выходные значения каналов управления DMX-512 могут реверсироваться в индивидуальном порядке. При включенном режиме фейдер-канал выдает максимальное DMX-значение при положении фейдера вниз, а нулевое, положение вверх. 1. Нажмите и удерживайте клавишу /PROGRAM/ до тех пор пока не замигает светодиодный индикатор 2.

  • Page 40: Присвоить Fade Time

    2.2.9 Присвоить Fade Time: С помощью этой функции можно назначить Fade Time индивидуально на PAN/TILT-движения или применить для всех DMX-каналов. Такая операция особенно полезна, когда необходимо чтобы движение сканеров или голов вращения были медленными, а смена цветов и гобо переключалась интенсивно. 1.

  • Page 41: Воспроизведение Программы

    или нет. 6. Для настройки каждого канала прибора используйте соответствующий фейдер. Для сохранения настройки в сцену нажмите клавишу /MIDI/REC/ а затем клавишу /SCENE/ 1-8 Для выхода из режима нажмите и удерживайте клавишу /PROGRAM/. Автоматически „SCANControl“выходя из данного режима переходит в /BLACKOUT/ 2.3.2 Воспроизведение...

  • Page 42: Чейз

    2.3.8 Чейз Ранее созданные сцены могут быть объединены в любом порядке в так называемые «ЧЕЙЗ». Существует 6 чейзов (Chase) до 160 сцен в каждом их них. Чейзы могут работать в автоматическом режиме, от звуковой активации или вручную 2.3.9 Программирование CHASE (Чейз): 1.

  • Page 43: Воспроизведение Сцен От Звуковой Активации

    1. Нажмите клавишу /AUTO/DEL/ для переключения в /AUTO/ 2. Выберите желаемый /CHASE от 1 до 6/ 3. Отрегулируйте скорость и интервал воспроизведения фейдерами /SPEED/ и /FADE TIME/, значения отображаются на дисплее в секундах. Также скорость и интервал можно задать с помощью клавиши /TAP/ DISPLAY/ путем нажатия на нее два раза, скорость...

  • Page 44: Usb Порт

    Нумерация Функции Chase Чейз 1 Вкл/Выкл Chase Чейз 2 Вкл/Выкл Chase Чейз 3 Вкл/Выкл Chase Чейз 4 Вкл/Выкл Chase Чейз 5 Вкл/Выкл Chase Чейз 6 Вкл/Выкл Chase Blackout Вкл/Выкл Chase 2.7 USB порт: Через USB-разъем данные могут быть сохранены или считаны. При этом содержимые сцены, чейзы сохранятся...

  • Page 45: Часть 4. Технические Характеристики

    специализированное предприятие для утилизации. Это устройство должно быть возвращено дистрибьютору или в местную компанию по переработке. Уважайте местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив - Директива по электромагнитной совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС...
  • Page 46 Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б Тел. (495) 565-0161 (многоканальный) Факс (495) 565-0161, доб. 105 http://www.invask.ru e-mail: invask@invask.ru Сервис-центр «ИНВАСК» Адрес: 143400, Московская область, Красногорск, Коммунальный квартал, дом. 20 Тел. (495) 563-8420, (495) 564-5228 e-mail: service@invask.ru Order code: A-000000-05905 www.involight.com...
