LOVATO ELECTRIC DME D120T1 Instruction Manual

UWAGA!
● Należy dokładnie zapoznać się z poniższa instrukcją przed
instalacją lub używaniem urządzenia.
● By uniknąć uszkodzęń i zagrożenia życia urządzenia
te powinny być instalowane przez wykwalifikowany personel,
i w zgodzie z odpowienimi przepisami.
● Przed pracami serwisowymi, należy odłączyć wszystkie napięcia od wejść
pomiarowych i zasilania pomocniczego oraz zewrzeć zaciski przekładnika prądowego.
● Produkty zaprezentowane w poniższym dokumencie mogą zostać zmienione
lub ulepszone bez konieczności wcześniejszego informowania o tym.
● Dane techniczne oraz opisy oddają w jak najdokładniejszy sposób posiadaną przez
nas wiedzę, jednak nie bierzemy odpowiedzialności za ewentualne błędy, braki oraz
sytuacje awaryjne.
● W układzie należy zamontować rozłącznik (wyłącznik), który musi znajdować
się niedaleko urządzenia i być łatwo dostępny dla operatora. Musi spełniać wymogi
następujących norm: IEC/ EN 61010-1 § 6.12.2.1.
● Należy czyścić urządzenie delikatną suchą szmatką, nie należy używać środków
ściernych, płynnych detergentów lub rozpuszczalników.
Spis treści
Wprowadzenie
Opis
Wybór odczytów
Dioda Metrologiczna Led
Wskaźnik poboru energii
Programowalne wyjście statyczne
Wskaźnik niewłaściwego podłączenia
Nawigacja przy użyciu przycisku na panelu przednim
Funkcje Zaawansowane
Ustawienia parametrów (setup)
Tabela ustawień parametrów
Wymiary Mechaniczne (Mm)
Schemat podłączenia
Dane techniczne
Wprowadzenie
DME D120T1 jest jednofazowym licznikiem energii czynnej i biernej
do bezpośredniego podłączenia w układach do 63A.
Dokładność pomiaru energii zgodna jest z normą EN50470-3 (MID klasa B).
Oprócz pomiaru energii, dostępne są inne pomiary (14 pomiarów),
które można wizualizować na dużym podświetlanym ekranie LCD.
DME D120 T1 ma standardową obudowę modułową o szerokości 2 modułów
(2U, 36mm) i dostarczany jest w komplecie z osłonami zacisków.
Opis

Obudowa modułowa do montażu na szynie DIN (2U, 36mm).

Podłączenie bezpośrednie do 63A.

Pomiar energii czynnej zgodny z EN50470-3 (klasa B).

Podświetlany wyświetlacz LCD.

Licznik: 6 cyfr +1.

Przycisk do przełączania pomiędzy pomiarami i programowania.

Liczniki całkowitej energii czynnej i biernej.

Liczniki częściowe energii czynnej i biernej, z możliwością kasowania.

Licznik godzin, całkowity i częściowy.

Wskaźnik impulsowy LED do wizualizacji poboru energii czynnej.

Wskaźnik poboru chwilowego (moc czynna).

Programowalne wyjście statyczne, do zliczania impulsów lub progów
alarmowych.
Doc: I305PLGB0510_DMED120T1
PL
DME D120T1
Licznik energii
Jednofazowy, podłączenie
bezpośrednie
INSTRUKCJA OBSŁUGI
Strona
1
1
2
2
2
2
2
3
3
4
5
5
5
6
GB
DME D120T1
Single-phase direct connection
energy meter
INSTRUCTIONS MANUAL
WARNING!
 Carefully read the manual before the installation or use.
 This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Remove eventual dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best of
our knowledge, but no liabilities for errors, omissions or contingencies arising
therefore are accepted.
● A circuit breaker must be included in the electrical installation of the building. It
must be installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1
● Fit the instrument in an enclosure or cabinet with minimum IP51 degree protection.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid detergents
or solvents.
Index

Introduction

Description

Selection Of Readings
Metrological LED
Energy flow indication
Programmable Static Output
Incorrect wiring indication
Navigation With Front Key
Advanced Functions
Parameter setting (setup)
Setup parameter table
Mechanical dimensions (mm)
Wiring Diagrams
Technical Characteristics
Introduction

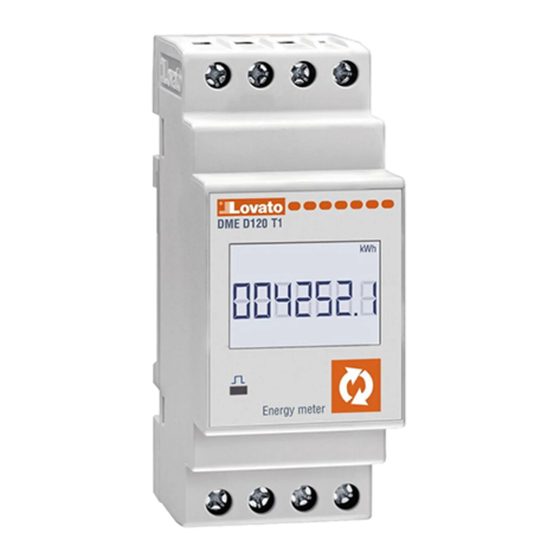

The DME D120T1 is a single-phase active and reactive energy meter for
direct connection, for currents up to 63A.
The energy accuracy is compliant with reference standard EN50470-3 (MID
class B). Apart from energy metering, it can measure additional indications,
for a total of 14 measurements that can be visualized on the large
backlighted LCD display.
The DME D120 T1 has a standard 2U (36mm wide) modular housing and is
supplied with sealable terminal blocks.
Description

Modular DIN-rail housing, 2U (36mm wide).

Direct connection for currents up to 63A.

Active energy measure complies EN50470-3 class B.

LCD display with backlight.

Counter with 6+1 digits.

Button for measure selection and programming.

Total active and reactive energy meters.

Partial active and reactive energy meters, resettable.

Hour counter, total and partial.

Pulse LED for active energy consumption.

Indication of instantaneous consumption (active power).

Programmable static output, for pulse or alarm threshold.
30/05/2010
Page
1
1
2
2
2
2
2
3
3
4
5
5
5
6
s. 1 / 6
